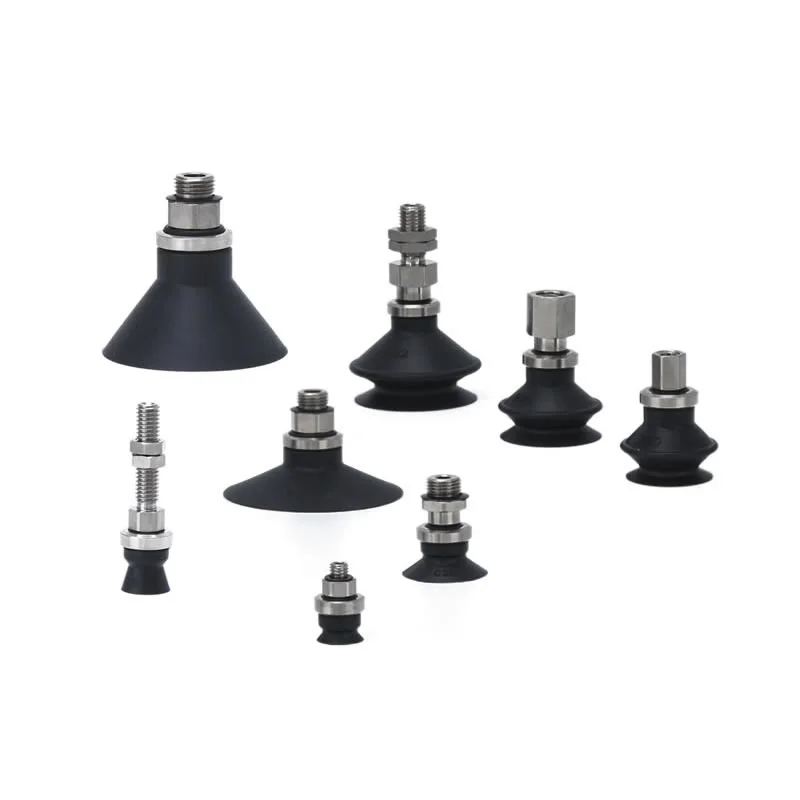

Основни вакуумни вендузи със заключващ пръстен ZP
Подложка от серия ZP
Серия ZPT с адаптерни вакуумни подложки

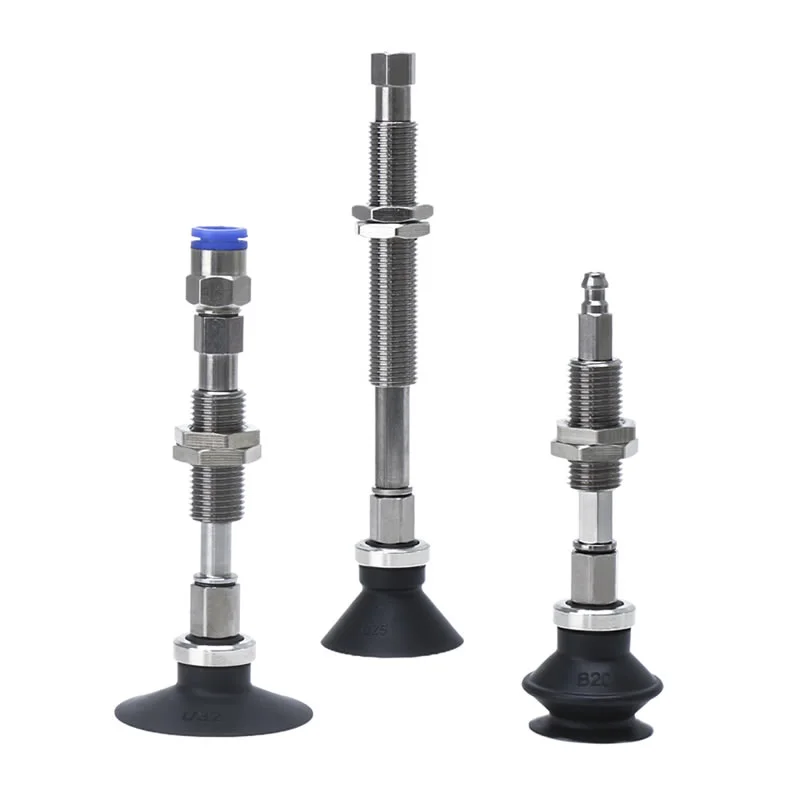

Серия ZPT с буферни вакуумни подложки

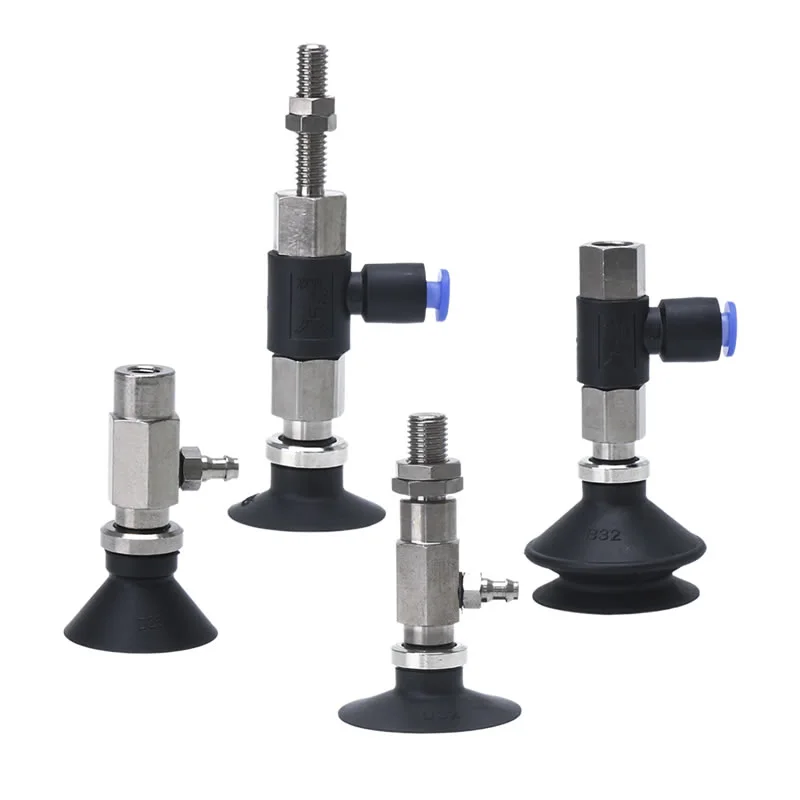

Серия ZPR с адаптерни вакуумни подложки

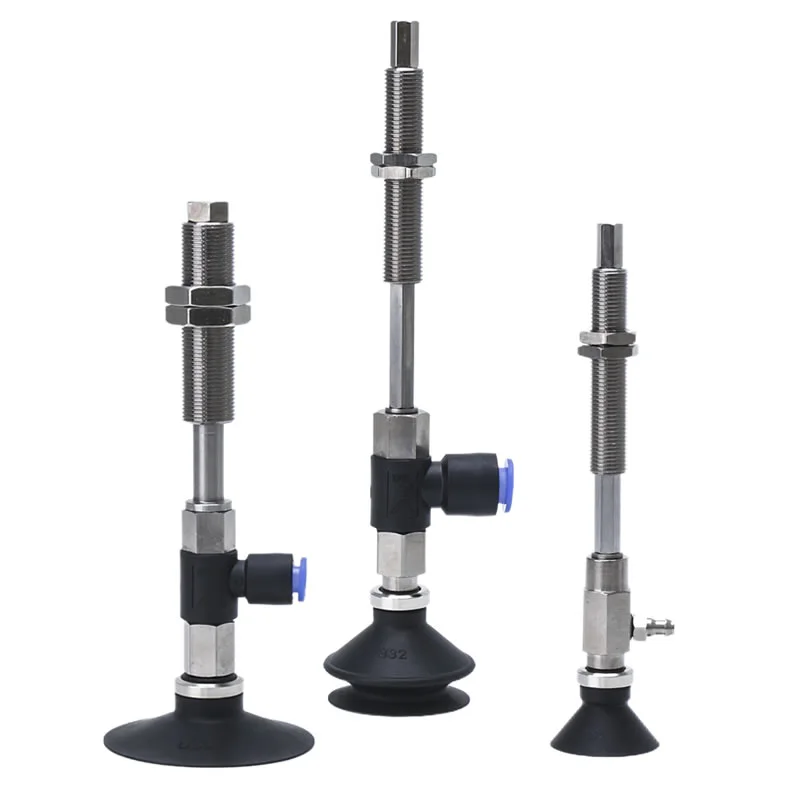

Серия ZPR с буферни вакуумни подложки
Серия ZPY с адаптерни вакуумни подложки
Серия ZPY с буферни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

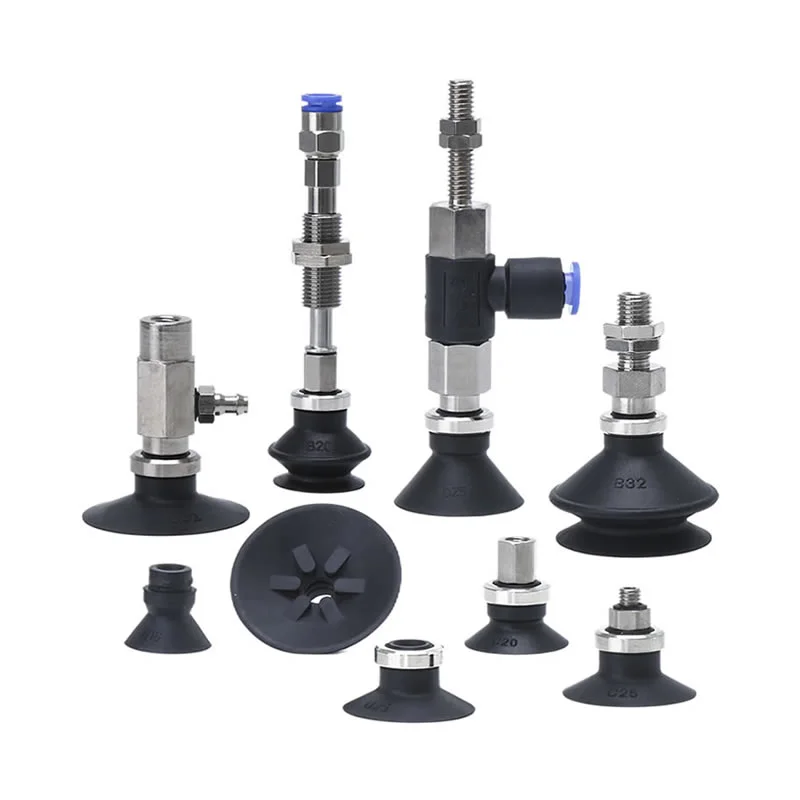

Основните вакуумни вендузи със заключващ пръстен ZP са високопроизводителни компоненти за вакуумно захващане, предназначени за стабилно и сигурно боравене с материали в индустриалната автоматизация. Отличаващи се със заключваща пръстенна структура, те осигуряват стабилна инсталация, подобрена надеждност на уплътнението и дългосрочна работна стабилност.
Произведени от професионален китайски производител, доставчик, фабрика, Commaelec доставя тези вендузи с постоянно качество, гъвкави конфигурации и силни възможности за доставка за глобални приложения за автоматизация.
Какво представляват Basic с вакуумните вендузи със заключващ пръстен ZP?
Определение и функция
• Решение за вакуумно захващане:Създава здраво уплътнение за повдигане, преместване и позициониране на детайлите
• Структура на заключващ пръстен:Осигурява сигурно фиксиране и предотвратява разхлабване по време на високочестотни операции
• Разнообразна работа:Подходящ за гладки, плоски или леко неравномерни повърхности
• Интегриране на автоматизация:Идеален за роботизирани ръце, системи за вземане и поставяне и производствени линии
Характеристики на вакуумни вендузи Basic със заключващ пръстен ZP
Сигурен монтаж:
Дизайнът на заключващия пръстен осигурява здрава и стабилна връзка между вендузата и монтажния елемент, предотвратявайки разхлабване по време на високоскоростни или повтарящи се операции, като по този начин подобрява цялостната надеждност и безопасност на системата.
Модулен дизайн:
Модулната структура позволява лесна интеграция с различни адаптери, държачи и буферни модули, позволявайки гъвкава конфигурация и бърза подмяна, за да отговарят на различни системи за автоматизация.
Гъвкави форми на подложките:
Основните вакуумни вендузи със заключващ пръстен ZP се предлагат в различни форми, за да се приспособят към различни условия на повърхността, като се гарантира оптимално уплътняване и стабилно захващане при различни приложения.
Плосък / Плосък с ребра:
Плоските дизайни са идеални за гладки повърхности, докато оребрените версии подобряват ефективността на запечатване и намаляват деформацията, което ги прави подходящи за работа със стъкло, метални листове и пластмаси.
духало:
Смукателните чаши от тип духало осигуряват по-голяма гъвкавост и ход, позволявайки компенсиране на неравни повърхности и вариации във височината, което е особено полезно за деликатни или неправилни детайли.
дълбоко:
Дълбоките вендузи са предназначени за работа с извити или вдлъбнати повърхности, като предлагат подобрена адаптивност и поддържат сигурен захват при сложни приложения.
Материални опции:
Предлагани в силикон, полиуретан, NBR и антистатични материали, тези вендузи могат да бъдат избрани въз основа на температурна устойчивост, издръжливост на износване или специфични за индустрията изисквания като електроника или чиста среда.
Широка гама от размери:
С диаметри, вариращи от 10 mm до 50 mm, серията покрива широк спектър от приложения от малки прецизни компоненти до по-големи детайли, осигурявайки гъвкав избор.
Опция против приплъзване:
Опционалните конструкции на повърхността против хлъзгане подобряват триенето между вендузата и детайла, намалявайки риска от хлъзгане и подобрявайки стабилността при работа при високоскоростни операции.
Съвместимост:
Проектирани за безпроблемна интеграция, тези вендузи са съвместими с различни вакуумни генератори, ежектори и системи за монтаж, като поддържат както вертикални, така и хоризонтални вакуумни връзки за гъвкав монтаж.
ЧЗВ
1. Какво е предимството на дизайна на заключващия пръстен?
Заключващият пръстен осигурява сигурен монтаж, предотвратявайки разхлабване и подобрявайки стабилността по време на високоскоростни операции.
2. Какви материали са налични?
Опциите включват силикон, NBR, полиуретан и антистатични материали за специализирани индустрии.
3. Може ли продуктът да бъде персонализиран?
Да, Commaelec предоставя пълни персонализирани решения, включително размер, материал, структура и опции за монтаж.
4. За какви индустрии са подходящи тези основни вакуумни вендузи ZP със заключващ пръстен?
Те се използват широко в индустриите за опаковане, електроника, автомобилостроене и обща автоматизация.
5. Как буферът подобрява производителността?
Буферът намалява удара и вибрациите, защитавайки както детайла, така и оборудването, като същевременно удължава експлоатационния живот.

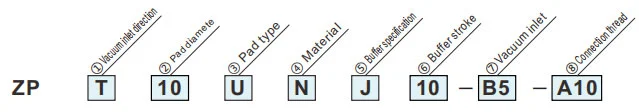

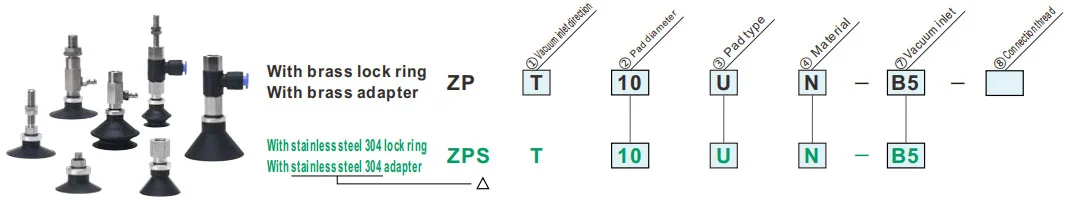

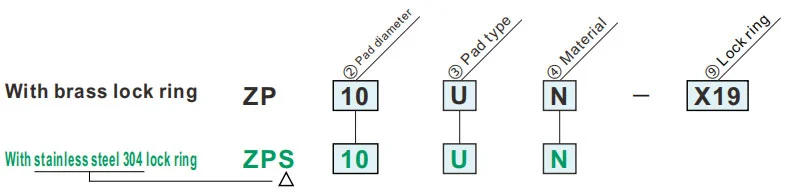

Как да поръчам
| Модели/размери на заключващ пръстен | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Месинг S/Неръждаема стомана | ||||||||||||||||||||||||||
|
③ Тип подложка
② Диаметър на подложката (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Плосък тип | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Плосък тип с ребра | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Силфонен тип | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Дълбок тип | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Заключващ пръстен | |
| нула | Със заключващ пръстен |
| X19 | Без заключващ пръстен |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Condutieslionerube |
Зеленият символ е персонализирани модели.
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Canducie slicnerube |
Зеленият символ е персонализиран дизайн.
|
③ Тип подложка
② Диаметър на подложката (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Плосък тип | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Плосък тип с ребра | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Силфонен тип | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Посока на входа на вакуума | D | Дълбок тип | ● | - | ● | - | ● | - | ● | - | ||||
| T | Вертикална |
|
⑦вакуумна заливка | Мъжка резба | AS5 | M5×0,8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5×0,8 | ● | - | - | |||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8x1.0 | - | ● | ● | ||||||||||
|
Външна резба | B5 | M5×0,8 | ● | ●- | - | ||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Странично |

|
Монтиране с едно докосване | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Свързваща резба | Мъжка резба | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8×1,0 | - | ● | ● | ||||||||||
| Външна резба | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | MB × 125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Вход за вакуум | B5 | M5×0,8 | ● | ● | ● | |||||||
| Монтаж на шип | U4 | За мека тръба ø4 | ● | ● | - | |||||||||
| N4 | За найлонови тръби ø4 | ● | ● | - | ||||||||||
| U6 | За мека тръба ø6 | ● | ● | ● | ||||||||||
| N6 | За найлонови тръби ø6 | ● | ● | - | ||||||||||
| ⑧съединителна нишка | Мъжка резба | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8×1,0 | - | ● | ● | ||||||||||
| Външна резба | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | M8×1,25 | - | ● | ● | ||||||||||
| Как да сменим подложката |
|
Тъй като подложките са основно гумени, влошаването им е неизбежно. Скоростта на влошаване зависи от фактори като условия на употреба, среда и температура. Трябва да се извършва редовна поддръжка. Ако възникне повреда, разцепване, напукване или протриване в подложка, която изглежда вредна, сменете я незабавно. Освен това внимавайте да не повредите външната повърхност на подложката.
1. Издърпайте заключващия пръстен нагоре и след като го повдигнете към адаптера, отстранете старата подложка, като я издърпате надолу.
|
| ④Материал | |
| N | NBR |
| S | Силионова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Conducivesicnerubbe |
Зеленият символ е персонализирани модели.
|
③ Тип подложка
② Диаметър на подложката (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Плосък тип | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Плосък тип с ребра | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Тип мех | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Дълбок тип | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Буфер | 6 | 6 мм | ● | - | - | |||||||
| 10 | 10 мм | ● | ● | ● | ||||||||
| 15 | 15 мм | ● | - | - | ||||||||
| 20 | 20 мм | ● | ● | ● | ||||||||
| 25 | 25 мм | ● | - | - | ||||||||
| 30 | 30 мм | ● | ● | ● | ||||||||
| 40 | 40 мм | ● | ● | - | ||||||||
| 50 | 50 мм | ● | ● | ● | ||||||||
| ⑦вакуумна заливка | Външна резба | B5 | M5×0,8 | ● | ● | ● | ||||||
| B01 | Rc1/8 | - | - | ● | ||||||||
| Монтиране с едно докосване | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Монтаж на шип | U4 | За мека тръба ø4 | ● | - | - | |||||||
| N4 | За найлонови тръби ø4 | ● | - | - | ||||||||
| U6 | За мека тръба ø6 | ● | ● | ● | ||||||||
| N6 | За найлонови тръби ø6 | ● | ● | ● | ||||||||
| Монтиране с едно докосване | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Външна резба | B5 | M5×0,8 | ● | ● | ● | |||||||
| Монтаж на шип | U4 | За мека тръба ø4 | ● | ● | - | |||||||
| N4 | За найлонови тръби ø4 | ● | ● | - | ||||||||
| U6 | За мека тръба ø6 | ● | ● | ● | ||||||||
| N6 | За найлонови тръби ø6 | ● | ● | ● | ||||||||
| ⑧Свързваща резба | Мъжка резба | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤Спецификация на буфера | |
| J | Въртящ се |
| K | Невъртящ се |
| ① Посока на входа на вакуума | ||
| T | Вертикална |
|
| R | Странично |
|
| Y |
|
|
Реактивна сила на пружината
| Резба за свързване | M8×1 | M10×1 | M14×1 | |
| Момент на затягане [N ·m] | 1,5~2,0 | 2,5~3,5 | 6,5~7,5 | |
| Реактивна сила на пружината [N] | При 0 инсулт | 0.8 | 1.0 | 2.0 |
| При пълен ход | 1.2 | 3.0 | 5.0 | |
Спецификации
| Заключващ пръстен/ Тип подложка | Диаметър/размери на подложката | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без заключващ пръстен | Плосък тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За детайли с равни и недеформирани повърхности |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За детайли с ограничения върху адсорбционната повърхност | |
| Тънък плосък тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Набръчкването или деформацията по време на адсорбцията могат да бъдат намалени. | |
| Тънък плосък тип с ребра (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Заготовките могат да бъдат отстранени лесно благодарение на ребрата |
|
| Силфонен тип (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Със заключващ пръстен | Плосък тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли с равни и недеформирани повърхности |
| Плосък тип с ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли, които лесно се деформират. Заготовките могат да се отстраняват лесно благодарение на ребрата | |
| Силфонен тип (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Дълбок тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За детайли с извити повърхности или за сферични детайли | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
Горещи маркери: Основни вакуумни вендузи със заключващ пръстен ZP, Китай, производител, доставчик, фабрика
Изпратете запитване
Информация за контакт
-
Адрес
Село Xiaruan Baishi Град Yueqing Провинция Zhejiang Китай
-
Тел
-
Електронна поща
За запитвания относно вакуумни вендузи, вакуумни генератори, аксесоари за пневматични компоненти или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
