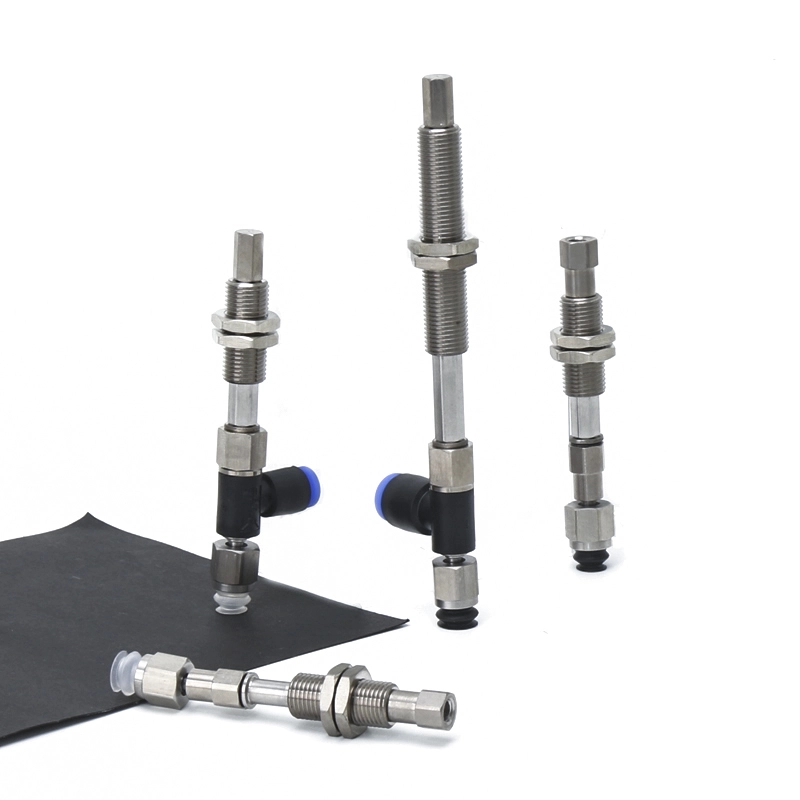

Основни сферични шарнирни вакуумни вендузи ZP

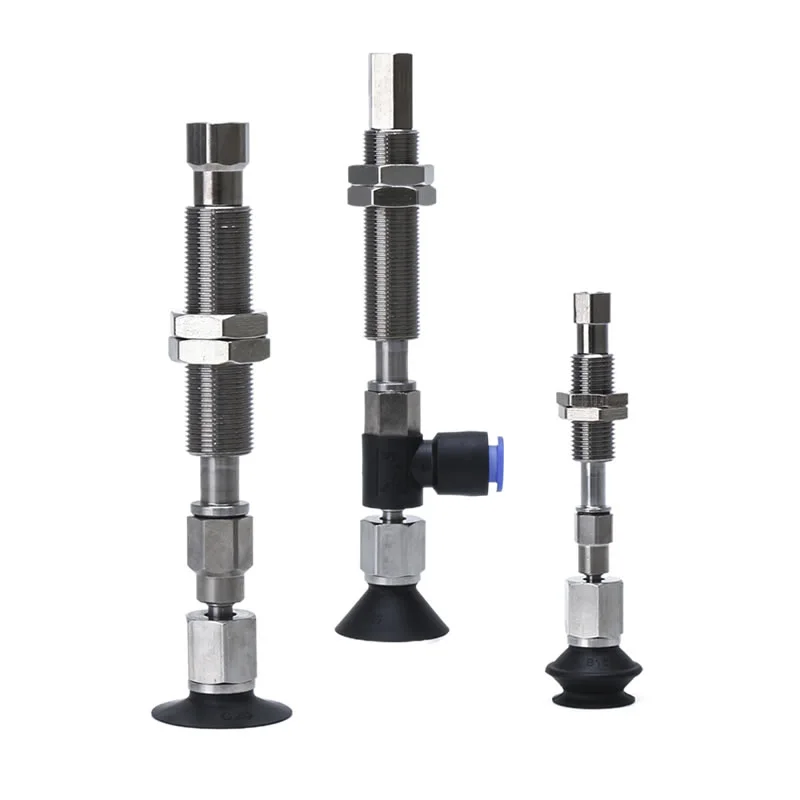

Серия ZPTF тип сферична шарнира с адаптерни вакуумни подложки

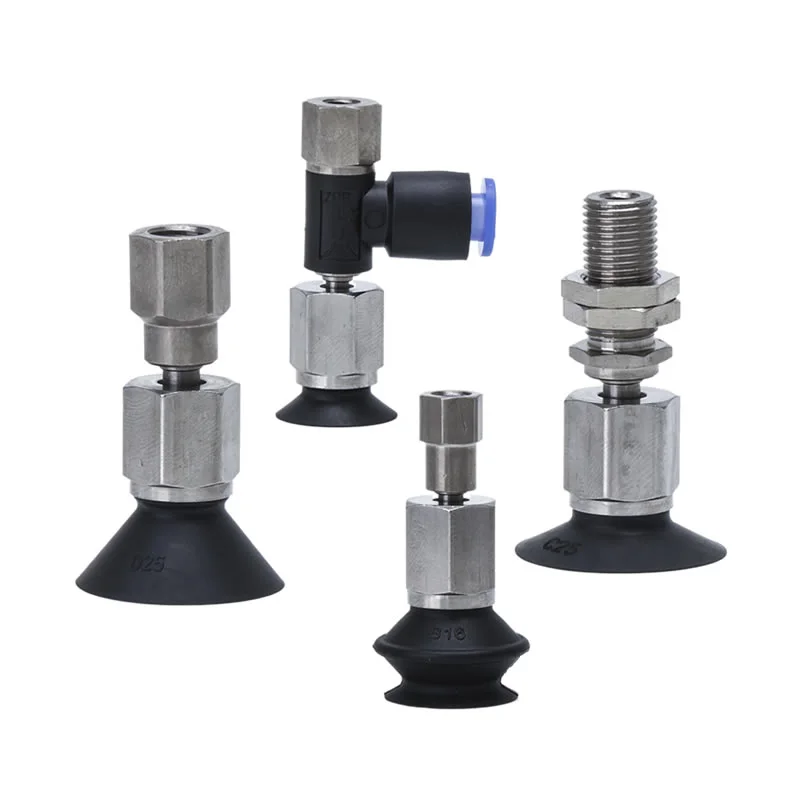

Серия ZPTF сферична шарнир тип с буферни вакуумни тампони

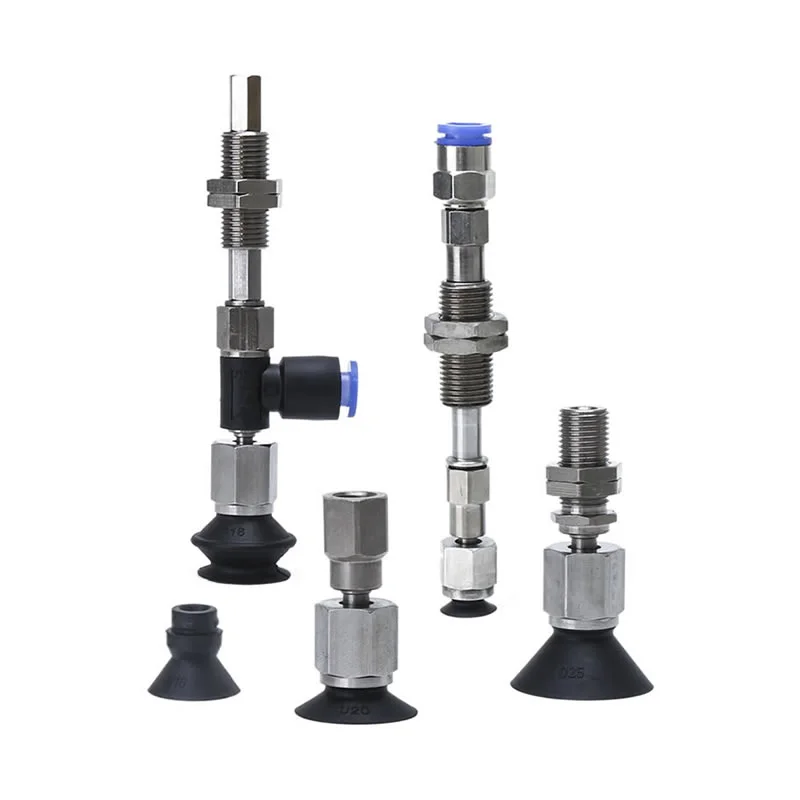

Серия ZPRF сферична шарнир тип с адаптерни вакуумни подложки

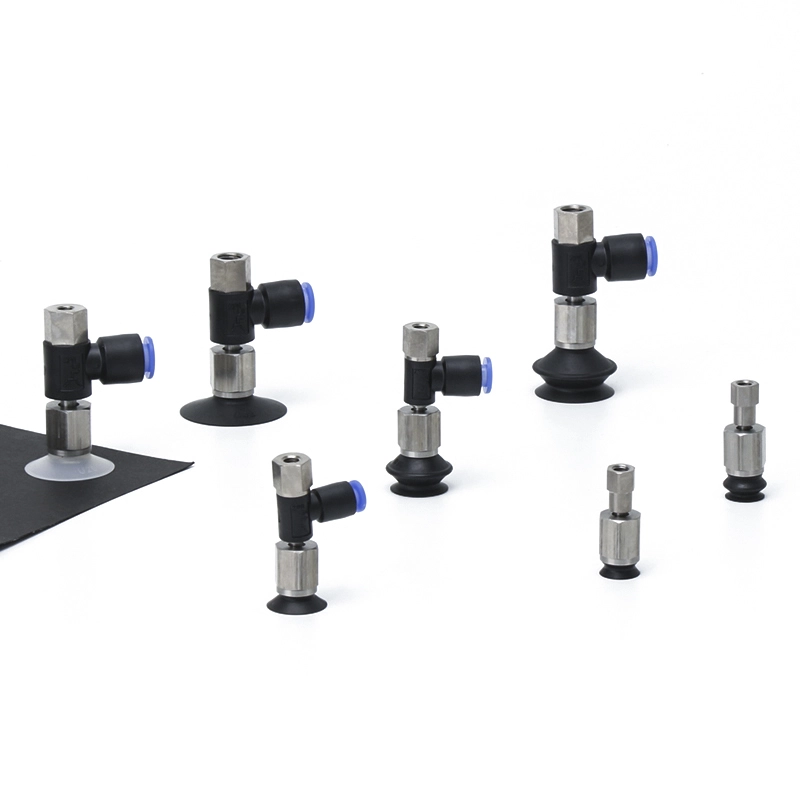

Серия ZPRF сферична шарнир тип с буферни вакуумни тампони
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Commaelec е водещ китайски производител, вакуумната вакуумна вендуза със сферично съединение от серия ZP е високоефективен пневматичен компонент, специално проектиран за захващане на неправилни, наклонени или извити детайли. Дизайнът му включва механизъм със сферична става - напомнящ на човешка става - в точката на свързване на вендузата; тази функция позволява автоматично подравняване, което позволява на сферичната става да се върти свободно, когато чашата влезе в контакт с наклонена повърхност. Той автоматично компенсира ъгловите отклонения по време на роботизирани операции за захващане, като по този начин предотвратява изтичане на вакуум, причинено от несъвършено запечатване. Предлага се в диаметри, вариращи от 10 mm до 32 mm, серията предлага и опционални модели, оборудвани с буферен механизъм (Buffer), включващ удари между 6 mm и 50 mm, за защита на детайлите от повреда, причинена от механичен удар.
Техническо превъзходство
Вакуумните вакуумни вендузи ZP на основния сферичен шарнир не са просто стандартни компоненти; те са универсални инструменти, предназначени за среди с висока производителност.
1. Адаптивен дизайн на въртяща се глава
Основното предимство на модела ZPTF е неговият въртящ се механизъм със сферична връзка. Това позволява на вендузата да се накланя и върти, автоматично подравнявайки се с ъгъла на обработвания детайл. Тази функция значително подобрява стабилността на промишленото боравене, особено за автомобилни каросерии или формовани пластмаси.
2. Изчерпателна гама от размери и форми
За да отговорим на нуждите на различни приложения, ние предлагаме богат избор:
Диапазон на диаметъра:Прецизни размери от минимум 10 мм до 32 мм.
Видове чаши:Предлага се в плосък, оребрен, акордеон (дух) и дълбок тип за работа с всичко - от тънки листове до тежки текстурирани предмети.
3. Гъвкави вакуумни изходи и монтаж
Пространствените ограничения в съвременните машини изискват гъвкави оформления. Нашите основни вакуумни вакуумни вендузи ZP имат:
Опции за двоен изход:Вертикални и хоризонтални вакуумни отвори за безпроблемно интегриране в компактни пространства.
Монтажно разнообразие:Опции за включване на адаптери или специализирани буферни скоби за индивидуален монтаж.
Основни предимства
Стабилност на сцеплението:Особено при работа с извити панели на каросерията на автомобила, шприцовани части с неправилна форма или опаковъчни кутии, дизайнът на сферичните шарнири на вакуумните вендузи ZP с основни сферични шарнири гарантира, че нивата на вакуум остават постоянно високи.
Намаляване на шума и удара:Когато е сдвоен с буферна стойка, той ефективно абсорбира кинетичната енергия при контакт, като по този начин удължава цялостния експлоатационен живот на системата.
Адаптивност към специални условия на работа:Например, в производството на литиево-йонни батерии, той може да бъде произведен по поръчка изцяло от неръждаема стомана; обратно, в електронната индустрия могат да се използват антистатични материали.
Сценарии за приложение
Автомобилни части:Захващане на извити компоненти като предни стъкла или панели на вратите.
Логистика Сортиране:Работа с опаковки с неравни повърхности.
3C Electronics:Постигане на прецизно засмукване в затворени пространства чрез регулиране на универсалното съединение.
Как да поръчам

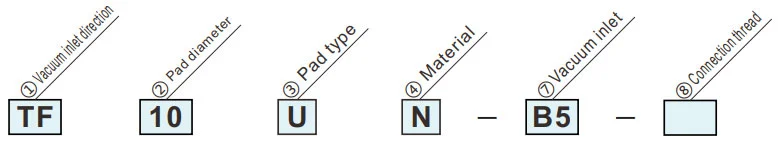

Тип сферична връзка с адаптер
| ④Материал | |
| N | NBR |
| S | Силиконов каучук |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводим силиконов каучук |
Зеленият символ е персонализирани модели
|
③ Тип подложка
② Диаметър на подложката (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Плосък тип | ● | ● | ● | ● | ● | ● | |||||||
| C | Плосък тип с ребра | ● | ● | ● | ● | ● | ● | |||||||
| B | Силфонен тип | ● | ● | ● | ● | ● | ● | |||||||
| ①Посока на входа на вакуума | D | Дълбок тип | ● | — | ● | — | ● | — | ||||||
| TF | Вертикална |
|
⑦Вход за вакуум | Външна резба | B5 | М5 х0,8 | ● | ● | ||||||
| ⑧Свързваща резба | Мъжка резба | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1,0 | — | ● | |||||||||||
|
⑦Вход за вакуум | Външна резба | B5 | М5 х0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Странично |
|
Поставяне с едно докосване | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Свързваща резба | Женска нишка | B5 | М5 х0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

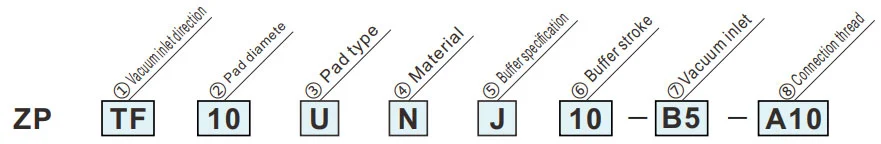

Тип сферична връзка с буфер
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели
|
③ Тип подложка
② Диаметър на подложката (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Плосък тип | ● | ● | ● | ● | ● | ● | ||||||
| C | Плосък тип с ребра | ● | ● | ● | ● | ● | ● | ||||||
| B | Силфонен тип | ● | ● | ● | ● | ● | ● | ||||||
| D | Дълбок тип | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Буферен удар | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ①Посока на входа на вакуума | 50 | 50 мм | ● | ● | |||||||||
| TF | Вертикална |
|
⑦Вход за вакуум | женски резба |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Монтиране с едно докосване | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Свързваща резба | Мъжка резба | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Странично |
|
⑦Вход за вакуум | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Свързваща резба | Мъжка резба | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Спецификация на буфера | |
| J | Въртящ се |
| K | Невъртящ се |
Спецификации
| Заключващ пръстен/ Тип подложка | Диаметър/размери на подложката | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без заключващ пръстен | Плосък тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За детайли с равни и недеформирани повърхности |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За детайли с ограничения върху адсорбционната повърхност | |
| Тънък плосък тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Набръчкването или деформацията по време на адсорбцията могат да бъдат намалени. | |
| Тънък плосък тип с ребра (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Заготовките могат да бъдат отстранени лесно благодарение на ребрата |
|
| Силфонен тип (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Със заключващ пръстен | Плосък тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли с равни и недеформирани повърхности |
| Плосък тип с ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли, които лесно се деформират. Заготовките могат да се отстраняват лесно благодарение на ребрата | |
| Силфонен тип (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Дълбок тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За детайли с извити повърхности или за сферични детайли | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
Горещи маркери: Основни сферични шарнирни вакуумни вендузи ZP, Китай, производител, доставчик, фабрика
Изпратете запитване
Информация за контакт
-
Адрес
Село Xiaruan Baishi Град Yueqing Провинция Zhejiang Китай
-
Тел
-
Електронна поща
За запитвания относно вакуумни вендузи, вакуумни генератори, аксесоари за пневматични компоненти или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
