Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Вакуумни вендузи с висока твърдост ZP
Като водещ производител в Китай, нашата фабрика предлага персонализирани вакуумни вендузи с висока твърдост ZP (Ø40-125 mm) за тежки задачи. Като водещ доставчик, ние предоставяме NBR, силикон и антистатични материали с мек дизайн за смекчаване на удара. Перфектен за крехки повърхности и линии за литиева батерия.
Щракнете и започнете селекцията
》Назад към Информация за продукта

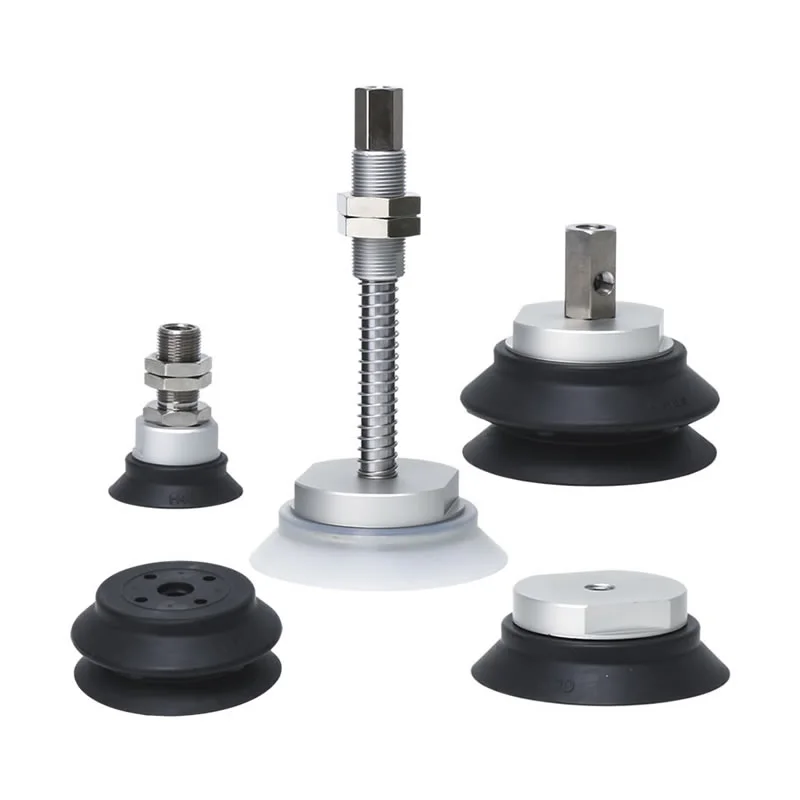

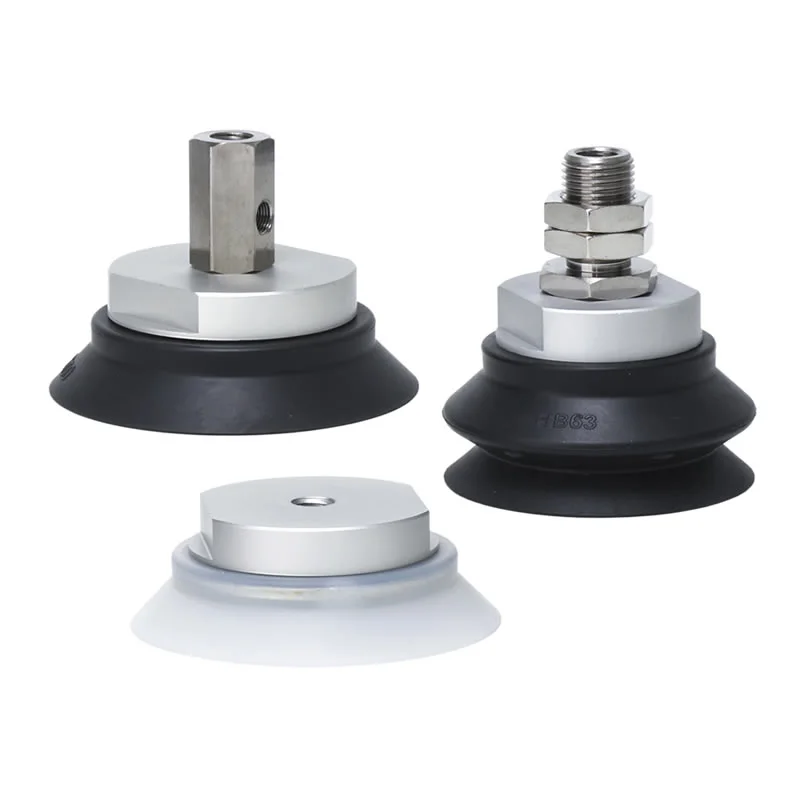

Вакуумни вендузи с висока твърдост ZP
Серия ZP Тежка подложка
Серия ZPT за тежък режим на работа с адаптерни вакуумни подложки
Серия ZPT за тежък режим на работа с адаптерни вакуумни подложки
Серия ZPX за тежък режим на работа с адаптерни вакуумни подложки
Серия ZPX за тежък режим на работа с буферни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Вакуумните вендузи с висока твърдост ZP представляват индустриално решение за захващане, специално проектирано за работа с големи, тежки или лесно деформируеми детайли. Като специализиран производител в Китай, ние сме проектирали този продукт с подсилена основна структура на вендуза и монтаж на скоба; това осигурява изключителна устойчивост на странични сили и поддържа превъзходна стабилност при захващане на тежки товари, което го прави незаменим персонализиран пневматичен компонент в областта на тежката индустриална автоматизация.
Технически спецификации и гъвкавост
1. Опции с голям диаметър за максимално повдигане
За да се приспособят към различни изисквания за натоварване, вакуумните вендузи с висока твърдост ZP се предлагат в няколко големи диаметъра:
φ40, φ50, φ63, φ80, φ100 и φ125 mm.
Тези размери позволяват контактна площ с висок вакуум, осигуряваща необходимата повдигаща сила за тежки индустриални компоненти.
2. Избор на множество материали за различни среди
Работната среда диктува материала. Ние предлагаме разнообразие от висококачествени еластомери, за да гарантираме, че вашата вендуза процъфтява в специфичното си приложение:
NBR (нитрилен каучук):Отлична маслоустойчивост за автомобилни и машинни среди.
Силиконова гума:Идеален за високотемпературни приложения и безопасност за храни.
Полиуретан и флуоркаучук:Висока устойчивост на износване и химическа стабилност за специализирани промишлени линии за почистване или нанасяне на покрития.
Антистатични материали:Критичен за електронно сглобяване и работа с полупроводници.
3. Интегрирано омекотяване и монтаж
Безопасността и прецизността вървят ръка за ръка. Нашите високоустойчиви вакуумни вендузи ZP предлагат:

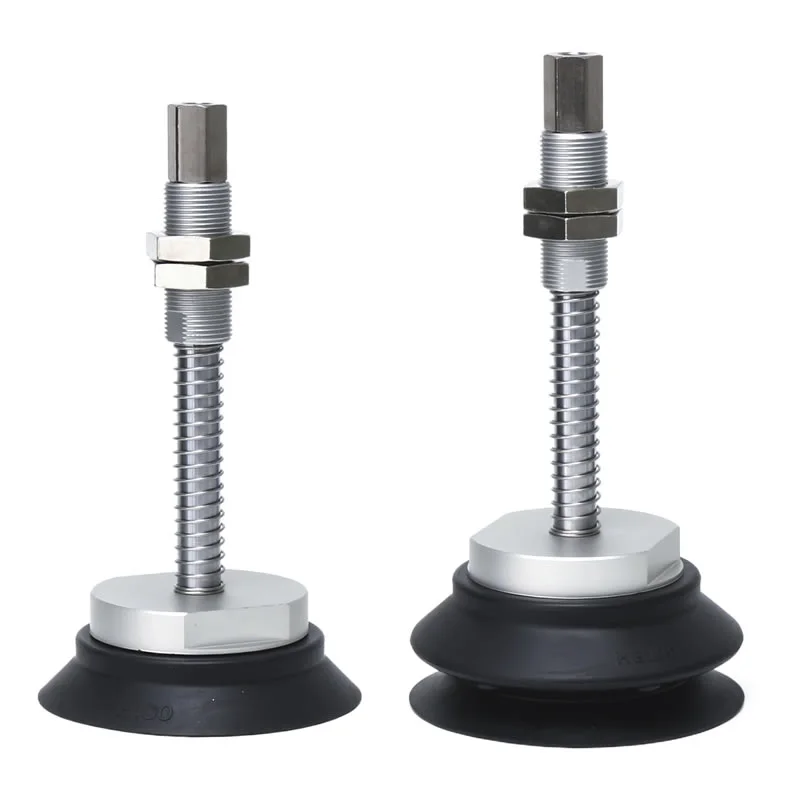

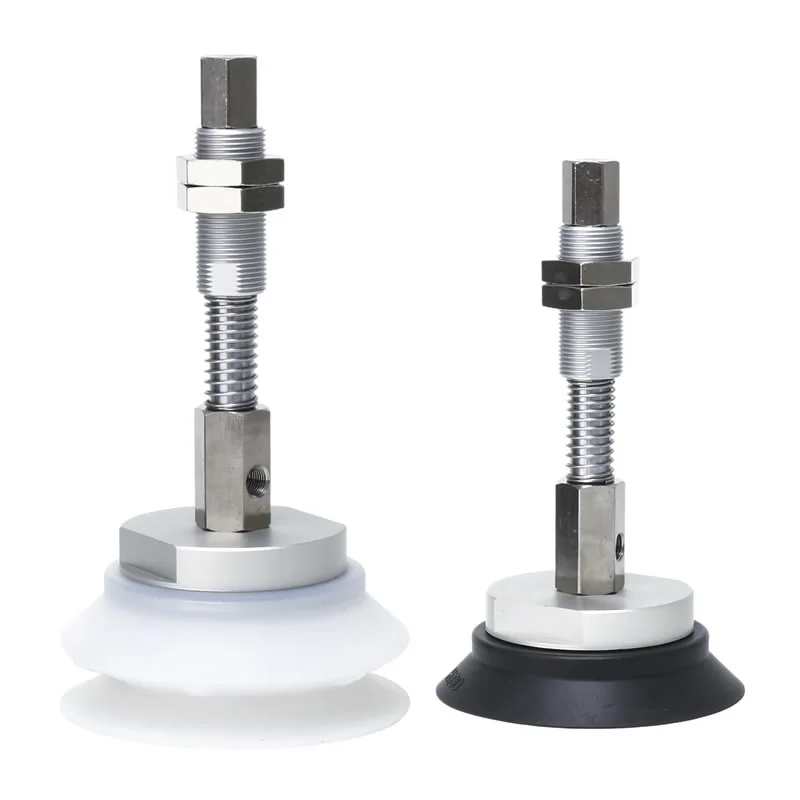

Омекотени версии:Ефективно смекчава ударните сили по време на контакт, защитавайки крехките повърхности и намалявайки вибрациите на системата.
Версии без възглавнички:За приложения, където е твърд, се предпочита директен контакт.
Гъвкав монтаж:Предлага се с външна или вътрешна резба и вертикални вакуумни изходи, за да пасне на съществуващите ви оформления на машини.
Защо да изберете високотвърдите вакуумни вендузи ZP на Commaelec Factory?
1. Подсилен дизайн на основата:Вакуумните вендузи ZP с висока твърдост на Commaelec се отличават с повишена твърдост в точката на свързване между вендузата и фитинга, ефективно устоявайки на страничните сили на срязване.
2. Широка гама от размери:Предлагани в различни размери от φ40 до φ125 mm, тези вендузи са специално проектирани за работа с тежки предмети като тежък метален лист, камък и стъкло с голяма площ, осигурявайки здрава адхезия.
3. Като доставчик със собствено производствено съоръжение, Commaelec предлага три опции за материали:
Антистатичен:Проектиран специално за електронната и полупроводниковата промишленост, за да предотврати повреда на чувствителни компоненти от статично разреждане.
Компоненти изцяло от неръждаема стомана:Особено подходящ за производството на литиево-йонни батерии, отговарящ на изискванията за материали без съдържание на мед и цинк, с висока устойчивост на корозия и чистота.
Флуорокарбонов каучук (FKM) и EPR:Идеален за химическа среда или високотемпературни операции (като изваждане на шприцовани части), предлагащ отлична химическа стабилност и устойчивост на атмосферни влияния.
4. Прецизна технология за омекотяване:Предлага се в омекотена версия, с диапазон на хода от 6 mm–50 mm. Когато вендузата влезе в контакт с крехки повърхности (като ултратънко стъкло), омекотяващата скоба абсорбира моменталната енергия на удара, като значително намалява шума и удължава живота на оборудването.
5. Многопосочни вакуумни решения:Монтажната скоба за вакуумни вендузи с висока устойчивост ZP поддържа както вертикални, така и странични конфигурации на вакуумни портове, с превключваеми вътрешни и външни опции за резби; този дизайн значително опростява пространственото оформление и процеса на инсталиране в интерфейса на инструменталната екипировка в края на ръката (EOAT).

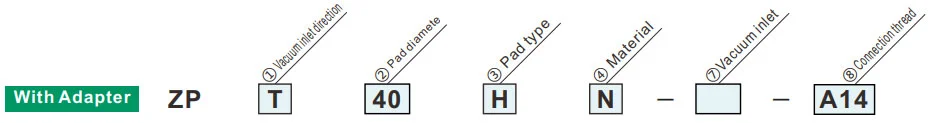

Как да поръчам
| ②Падиаметър | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип подложка | |
| H | Плосък с ребро |
| HB | Тип маншон |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
Зеленият символ е персонализирани модели
| ①Посока на входа на вакуума | Диаметър на подложката | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Вертикална |
|
⑦Вакуумиране | Външна резба | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Мъжка резба | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Странично |
|
Външна резба | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Диаметър на подложката | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
Зеленият символ е персонализирани модели
| ③Тип подложка | |
| H | Плосък с ребро |
| HB | Тип маншон |
| ①Посока на входа на вакуума | |
| T | Вертикална |
| X | Странично |
| ③Тип подложка | |
| H | Плосък с ребро |
| HB | Тип маншон |

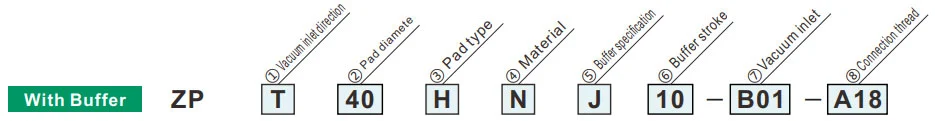

| ⑤Спецификация на буфера | |
| J | Въртящ се (алуминий, без втулка) |
| JB | Въртящ се (месинг, с втулка) |
| JF | Въртящ се (стомана, с втулка) |
| KB | Невъртящ се (месинг, с втулка) |
| ⑦Вход за вакуум | |
| B01 | Rc1/8 |
| ②Диаметър на подложката | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
Зеленият символ е персонализирани модели
| Диаметър на подложката | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Буферен удар | 10 | 10 мм | ● | ● | ● | ||||||
| 20 | 20 мм | ● | — | — | |||||||
| 25 | 25 мм | — | ● | ● | |||||||
| 30 | 30 мм | ● | ● | ● | |||||||
| 50 | 50 мм | — | ● | ● | |||||||
| 75 | 75 мм | — | ● | ● | |||||||
| ⑧Свързваща резба | Мъжка резба | 100 | 100 мм | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| А22 | M22x1,5 | — | — | ● | |||||||
Реактивна сила на пружината
| Резба за свързване | Момент на затягане±5%[N·m] | Ход на буфера (mm) | Реактивна сила на пружината [N] | |||
| Алуминий (J) | Месинг, с втулка (JB/KB) | Стомана, с втулка (JF) | При 0 удара | При пълен ход | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
