Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Основни вакуумни вендузи без заключващ пръстен ZP
Произведените в Китай основни вакуумни вендузи без заключващ пръстен ZP притежават значителни предимства и предимства: Първо, те предлагат висока рентабилност. Използвайки зряла производствена основа, те ефективно контролират разходите, като същевременно гарантират производителността на продукта, като по този начин намаляват разходите за доставки за клиентите; Второ, те предоставят разнообразни продуктови категории с множество спецификации и модели; Трето, тяхната технология е зряла. Използвайки първокласни материали като силикон и усъвършенствана технология за задържане на вакуумно налягане, те осигуряват силна адхезия и стабилност, гарантирайки безопасно боравене с материали; Четвърто, тяхната верига за доставки е стабилна, поддържана от стабилна местна индустриална верига и силен производствен капацитет, за да се гарантира навременна доставка. Тези предимства правят произведените в страната вакуумни вендузи силно конкурентни в областта на индустриалната автоматизация.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Основен без заключващ пръстен подложка ZP инструмент
Подложка от серия ZP
Серия ZPT с адаптерни вакуумни подложки
Серия ZPT с буферни вакуумни подложки
Серия ZPR с адаптерни вакуумни подложки
Серия ZPR с буферни вакуумни подложки
Серия ZPY с адаптерни вакуумни подложки
Серия ZPY с буферни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

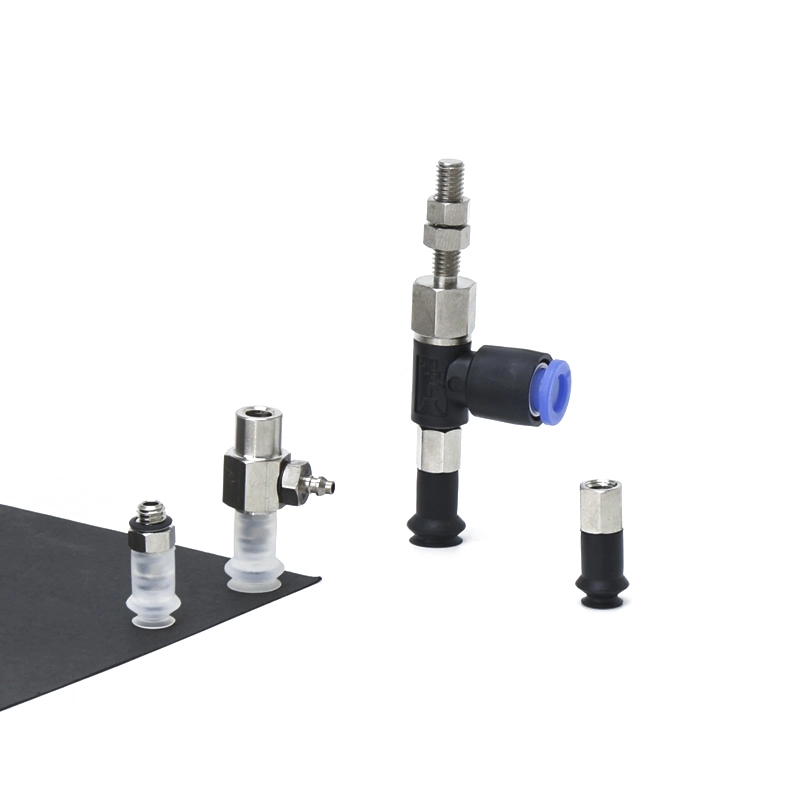

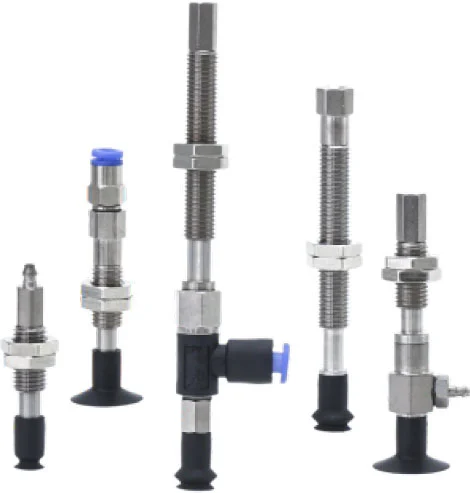

Какво представляват базовите вакуумни вендузи без заключващ пръстен ZP?
Определение и функция
• Инструмент за вакуумно захващане:Създава уплътнение с повърхността на детайла, за да позволи повдигане и позициониране
• Гъвкаво приложение:Подходящ за гладки, плоски или леко извити повърхности
• Поддръжка за автоматизация:Използва се в роботизирани ръце, конвейери и системи за обработка
Структурни характеристики
• Изработени от издръжливи еластомери като силикон или полиуретан
• Лека конструкция за намалено натоварване на роботизираните системи
• Предлага се в различни диаметри и форми за различни приложения
Основни предимства
Гъвкав и лесен монтаж
• Структурата без заключващ пръстен опростява монтажа и подмяната
• Намалява времето за инсталиране и усилията за поддръжка
Надеждно уплътняване
• Осигурява стабилно вакуумно захващане върху гладки и непорести повърхности
• Поддържа постоянно засмукване по време на високоскоростни операции
Рентабилно решение
• Простата структура намалява разходите за производство и подмяна
• Идеален за широкомащабни или високоциклични приложения
Издръжлив и устойчив на износване
• Висококачествените материали осигуряват дълъг експлоатационен живот
• Устойчив на абразия и многократна употреба
Широка съвместимост
• Съвместим с различни вакуум генератори и системи за монтаж
• Подходящ за множество индустриални среди
Персонализиране и производствен процес
Опции за персонализиране
За да отговорят на различни изисквания за промишлена автоматизация, Basic без заключващ пръстен вакуумни вендузи ZP могат да бъдат напълно персонализирани от избор на материал до структурен дизайн:
• Избор на материал
o Силикон (SI): устойчивост на висока температура, идеален за електроника и чиста среда
o Полиуретан (PU): Отлична устойчивост на износване за операции с висок цикъл
o NBR: Рентабилно решение за общи индустриални приложения
o Допълнителни антистатични или хранителни материали за специализирани индустрии
• Размер и геометрия
o Широка гама от диаметри, за да отговарят на различни товароносимости
o Flat or slight bellows structures for different surface conditions
• Твърдост и еластичност (Shore A)
o По-меки материали за деликатни или чупливи продукти
o По-твърди смеси за работа при тежки условия или висока скорост
o Оптимизиран баланс между гъвкавост и издръжливост
• Съвместимост на монтаж и интерфейс
o Адаптиране към различни държачи и вакуумни системи
o Размер на резбата и съвпадение на типа връзка (метрични, BSP, NPT)
o Интеграция с различни монтажни елементи или адаптери
• Специфичен за приложението дизайн
o Противоплъзгащи повърхностни шарки за по-добро сцепление
o Устойчиви на масла или химикали материали за тежки среди
o Персонализиране на производителността при висока или ниска температура

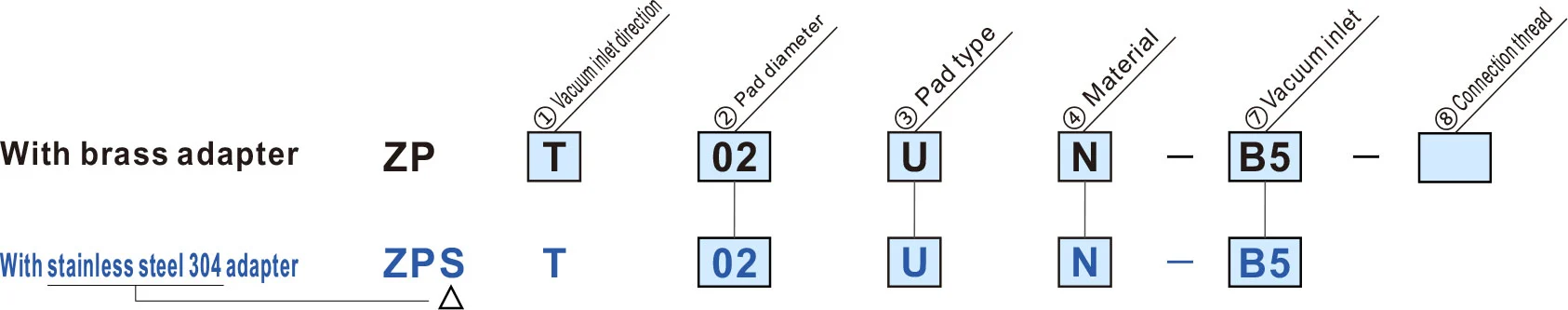

Как да поръчам
|

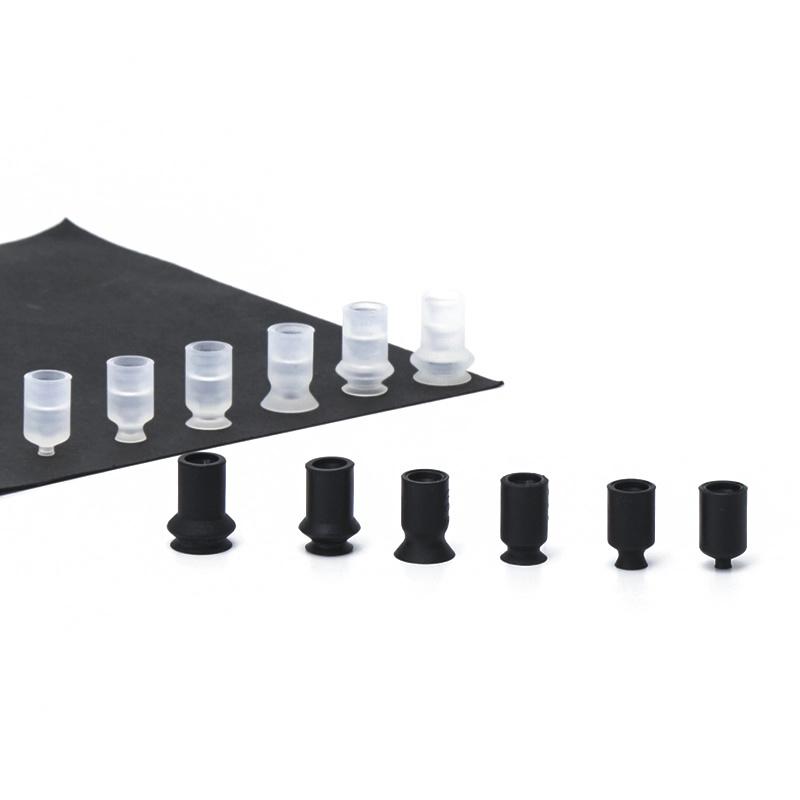

③ Тип подложка
② Диаметър на подложката (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плосък тип/овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Силфонен тип | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тънък плосък тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тънък плосък тип с ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Синият символ е персонализирани модели
| Монтажни размери на адаптера | |
| Ако адаптер ще бъде направен от клиента, проектирайте адаптера с размерите, показани вдясно. |
|
| ① Посока на входа на вакуума | ⑦ Вход за вакуум | ⑧ Резба за свързване | |||||||
| T | Вертикална |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Странично |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Тип диаметър на подложката (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Плосък тип/овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Силфонен тип | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тънък плосък тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тънък плосък тип с ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Синият символ е персонализирани модели.
| ⑧ Резба за свързване | ||
| Малка нишка | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Женска нишка | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Вход за вакуум | |||
| Малка нишка | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Женска нишка | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Фитинг за бар | U4 | За мека тръба ø4 | М-5АУ-4 |
| N4 | За найлонови тръби ø4 | М-5АН-4 | |
| U6 | За мека тръба ø6 | М-5АУ-6 | |
| N6 | За найлонови тръби ø6 | М-5АН-6 | |
| Поставяне с едно докосване | 04 | ø4 | |
| 06 | ø6 | ||
| ① Посока на входа на вакуума | ⑦ Вход за вакуум | |||||||||
| T | Вертикална |
|
B3B5U4N4U6N60406 |
|||||||
| R | Странично |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

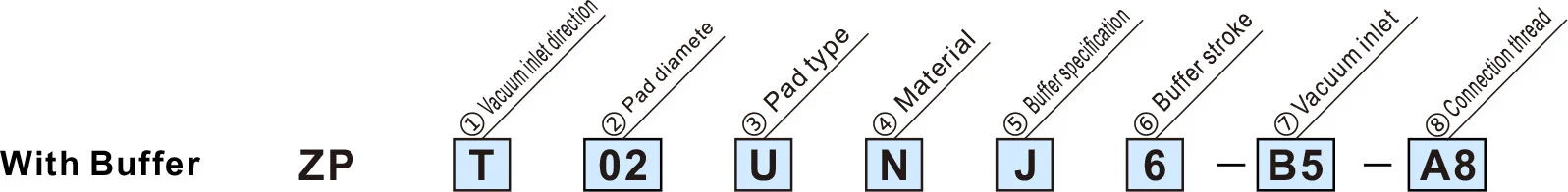

③ Тип подложка
② Диаметър на подложката (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плосък тип/овален тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Силфонен тип | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тънък плосък тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тънък плосък тип с ребра | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Синият символ е персонализирани модели.

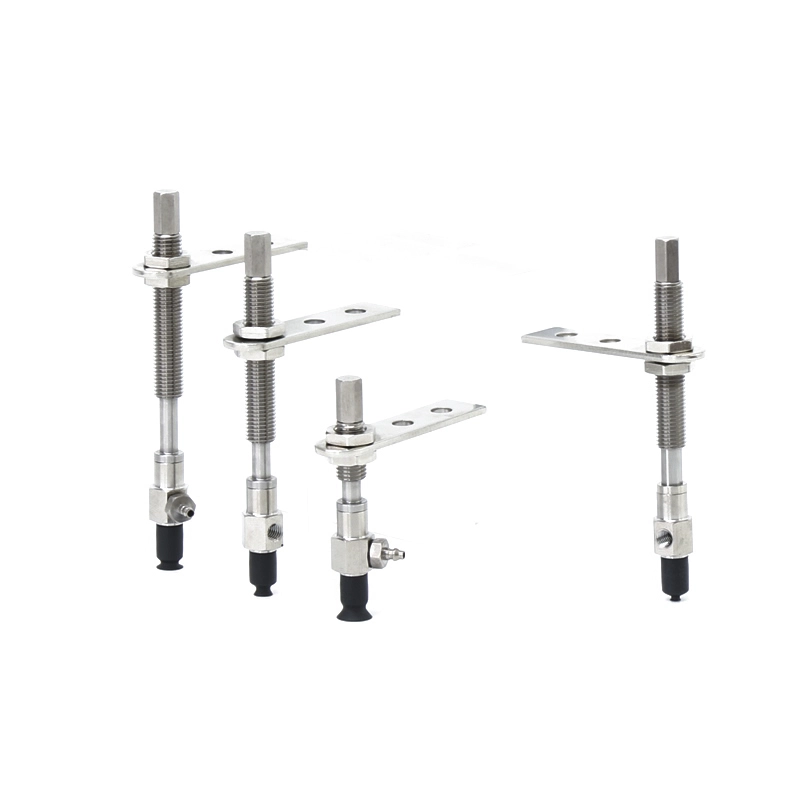

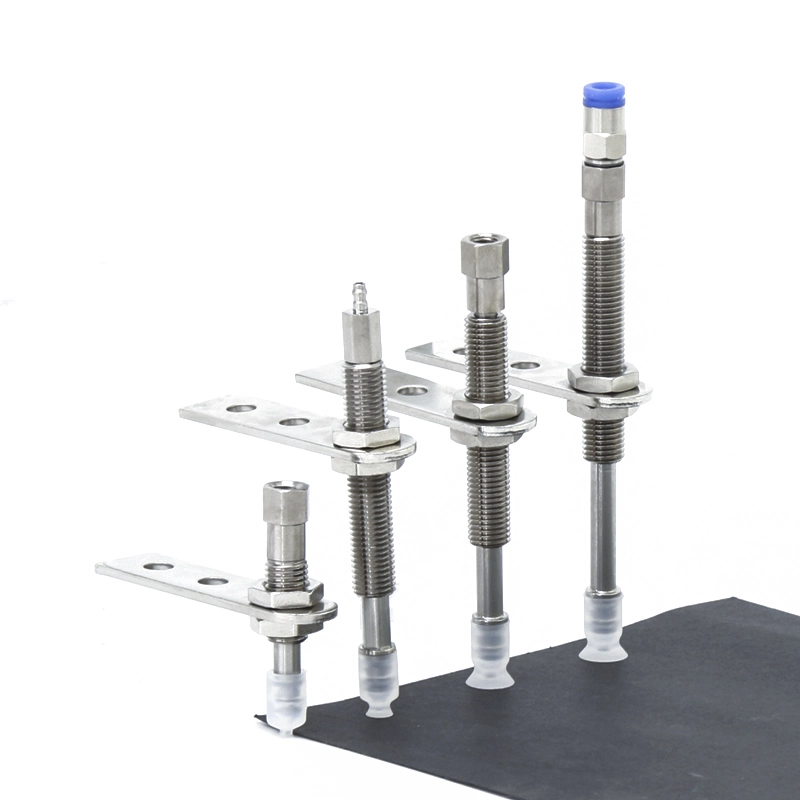

| ⑤ Спецификация на буфера | |
| J | Въртящ се |
| K | Невъртящ се |
| JN | Въртящ се (Без буферна плоча) |
| KN | Невъртящ се (Без буферна плоча) |
| ⑥ Ход на буфера | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Вход за вакуум | |||
| Малка нишка | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Женска нишка | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Монтаж на шип | U4 | За мека тръба ø4 | М-5АУ-4 |
| N4 | За найлонови тръби ø4 | М-5АН-4 | |
| U6 | За мека тръба ø6 | М-5АУ-6 | |
| N6 | За найлонови тръби ø6 | М-5АН-6 | |
| Поставяне с едно докосване | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Резба за свързване | |
| A8 | M8 x 1,0 |
Спецификации
| Заключващ пръстен/ Тип подложка | Диаметър/размери на подложката | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без заключващ пръстен | Плосък тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За детайли с равни и недеформирани повърхности |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За детайли с ограничения върху адсорбционната повърхност | |
| Тънък плосък тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Набръчкването или деформацията по време на адсорбцията могат да бъдат намалени. | |
| Тънък плосък тип с ребра (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Заготовките могат да бъдат отстранени лесно благодарение на ребрата |
|
| Силфонен тип (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Със заключващ пръстен | Плосък тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли с равни и недеформирани повърхности |
| Плосък тип с ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли, които лесно се деформират. Заготовките могат да се отстраняват лесно благодарение на ребрата | |
| Силфонен тип (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Дълбок тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За детайли с извити повърхности или за сферични детайли | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
Горещи маркери: Основни вакуумни вендузи без заключващ пръстен ZP, Китай, производител, доставчик, фабрика
Изпратете запитване
Информация за контакт
-
Адрес
Село Xiaruan Baishi Град Yueqing Провинция Zhejiang Китай
-
Тел
-
Електронна поща
За запитвания относно вакуумни вендузи, вакуумни генератори, аксесоари за пневматични компоненти или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
