Когато автоматизираното оборудване трябва да обработва малки компоненти в изключително ограничени пространства,Къси вакуумни вендузи ZP2-MUотЗапетаяосигуряват компактно и практично решение за вакуумно захващане. С диаметри на подложките от φ2 до φ15 mm, нископрофилна структура, множество възможности за избор на материали и гъвкави монтажни конфигурации, серията ZP2-MU е проектирана за приложения с прецизна работа, където конвенционалните вендузи може да са твърде големи или трудни за позициониране.
Вакуумни вендузи с къс тип ZP2-MU са компактни вакуумни подложки от плосък тип, разработени за малки, леки и прецизни детайли. Тяхната спестяваща пространство структура ги прави особено подходящи за гъсто подредено оборудване за автоматизация, докато опциите за материали като NBR, силиконова гума, уретанов каучук, FKM, проводим NBR и проводима силиконова гума позволяват на инженерите да изберат решение според условията на работа. Серията поддържа подложки с диаметри φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 и φ15 mm, което я прави подходяща за електроника, полупроводници, прецизно сглобяване, опаковане и други автоматизирани приложения за обработка.
Съдържание
- Какво представляват късите вакуумни вендузи ZP2-MU?
- Защо компактният дизайн има значение в автоматизацията?
- Какви са основните характеристики на ZP2-MU?
- Какви спецификации трябва да имат предвид купувачите?
- Как различните материали на подложките влияят на производителността?
- Къде могат да се използват вакуумни вендузи ZP2-MU?
- Как инженерите трябва да изберат правилния модел?
- Какви ползи могат да донесат на автоматизираните системи?
- Често задавани въпроси относно късите вакуумни вендузи ZP2-MU
- Защо да обмислите ZP2-MU за следващия си проект за автоматизация?

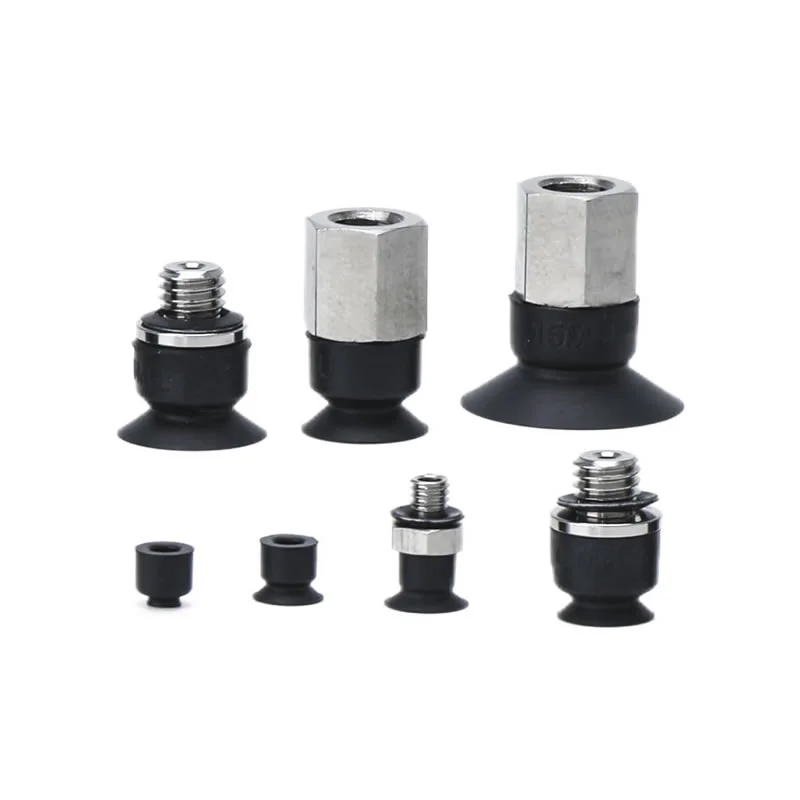

Какво представляват късите вакуумни вендузи ZP2-MU?
Късите вакуумни вендузи ZP2-MU са вакуумни подложки от плосък тип от серията ZP2, проектирани специално за приложения, изискващи компактни размери и надеждна адсорбция. Съгласно спецификациите на продукта, наличните диаметри на подложките варират от φ2 mm до φ15 mm, което позволява на вендузите да поемат много малки детайли.
Конфигурацията с нисък профил е особено ценна, когато наличната височина за монтаж е ограничена. Вместо да се изисква голям вертикален монтаж, късата структура позволява вакуумната подложка да бъде позиционирана по-близо до детайла. Това може да помогне на дизайнерите на оборудване да създадат по-компактни грайфери и да подобрят достъпността на малките компоненти.
Плоската контактна повърхност също поддържа близък контакт с подходящи детайли. При прецизни операции за вземане и поставяне поддържането на стабилен контакт е важно, тъй като прекомерното движение, деформация или непоследователно позициониране може да повлияе на точността на сглобяване надолу по веригата.
За допълнителна информация купувачите могат да прегледат Comma'sПродуктова страница с къси вакуумни вендузи ZP2-MUза подробна информация за модела и конфигурации за поръчка.
Защо компактният дизайн има значение в автоматизацията?
Съвременното оборудване за автоматизация става все по-компактно. Роботите, линейните задвижващи механизми, монтажните станции и системите за прецизно манипулиране често трябва да извършват множество операции в рамките на ограничен работен диапазон. В такива среди размерите на всеки пневматичен компонент могат да повлияят на цялостния механичен дизайн.
Късата вакуумна вендуза може да осигури няколко практически предимства:
- Намалена монтажна височина:Нископрофилната конструкция е подходяща за ограничени вертикални пространства.
- По-добра достъпност:Малките подложки могат да достигнат детайли, разположени в гъсто разположени компоненти.
- Компактен дизайн на грайфера:Множество малки смукателни точки могат да бъдат интегрирани в ограничена зона.
- Прецизна работа:Малките диаметри на подложките могат да пасват по-ефективно на малки повърхности на детайла.
- Гъвкава интеграция на оборудването:Различните конфигурации на входа и резбата опростяват дизайна на пневматичната система.
Тези характеристики правят компактните вакуумни подложки особено подходящи за производителите, разработващи високоскоростно автоматизирано производствено оборудване с висока плътност.
Какви са основните характеристики на ZP2-MU?
Ефективността на вакуумната вендуза зависи не само от нейния диаметър. Инженерите трябва също да вземат предвид неговия профил, материал, метод на свързване, характеристики на детайла и работна среда.
1. Изключително компактни размери на подложките
Моделите ZP2-MU се предлагат в размери φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 и φ15 mm. Този широк избор прави серията подходяща за микрокомпоненти и леки части.
2. Плоска контактна структура
Конфигурацията MU използва дизайн с плоска подложка. Тази структура е предназначена за стабилен контакт с подходящо оформени детайли и може да помогне за поддържане на постоянна адсорбция по време на повтарящи се цикли на вземане и поставяне.
3. Множество опции за материали
Потребителите могат да избират различни гумени материали според температурата, химическото излагане, износването и електростатичните изисквания. Това прави фамилията продукти по-адаптивна от вакуумната подложка от един материал.
4. Множество конфигурации за монтаж
Серията поддържа опции за свързване, включително външни резби A3 и конфигурации H5 или B5 за различни размери на подложките. Вертикалните вакуумни входни устройства също са налични чрез ZP2-T конфигурации.
5. Проводими опции за чувствителни приложения
Опциите за проводящ NBR и проводим силиконов каучук могат да бъдат избрани, когато контролът на статичното електричество е важен. Това е особено важно за среди за производство на електроника и полупроводници.
Какви спецификации трябва да имат предвид купувачите?
Изборът на вакуумна вендуза трябва да започне с действителния детайл и конфигурацията на машината, вместо просто да изберете най-малкия наличен модел. Следните спецификации са важни при оценката на ZP2-MU за проект за автоматизация.
| Спецификация | Налични опции / Информация | Защо има значение |
|---|---|---|
| Тип подложка | Плосък тип MU | Поддържа компактен и стабилен контакт с подходящи повърхности |
| Диаметър на подложката | φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Позволява съгласуване на подложката с малки размери на детайла |
| Материал | NBR, Силикон, Уретан, FKM, Проводим NBR, Проводим силикон | Позволява адаптиране към изискванията за температура, химикали, износване и статичен контрол |
| Връзка | A3, H5, B5 в зависимост от модела | Поддържа интеграция с различни пневматични оформления |
| Структура | Къс / нисък профил | Полезно, когато височината на монтаж е ограничена |
| Типични детайли | Малки и леки компоненти | Подходящ за прецизни операции за вземане и поставяне |
Как различните материали на подложките влияят на производителността?
Изборът на материал е едно от най-важните решения при избора на вакуумна подложка. Различните материали показват различни нива на температурна устойчивост, химическа устойчивост, устойчивост на абразия и пригодност за специални индустриални среди.
| Материал | Типичен температурен диапазон | Подходящи приложения |
|---|---|---|
| NBR | 0°C до 120°C | Обща промишлена работа, метални плочи, фурнир и велпапе |
| Силиконова гума | -30°C до 200°C | Работа с полупроводници, тънки детайли и оборудване, свързано с храни |
| Уретанов каучук | 0°C до 60°C | Обща обработка на велпапе, ламарина и фурнир |
| FKM | 0°C до 250°C | Приложения, свързани с химикали и взискателни температурни среди |
| Проводим NBR | 0°C до 100°C | Полупроводникови приложения, изискващи контрол на статичното електричество |
| Проводим силикон | -10°C до 200°C | Полупроводникови и електронни приложения с електростатични проблеми |
Действителният избор на материал винаги трябва да се основава на пълната работна среда, включително повърхността на детайла, температурата, химикалите, условията на вакуум и необходимия експлоатационен живот.
Къде могат да се използват вакуумни вендузи ZP2-MU?
Малките размери и гъвкавостта на материала на ZP2-MU правят серията особено подходяща за прецизна автоматизация.
Производство на електроника и полупроводници
Малките електронни компоненти изискват внимателно боравене, тъй като прекомерната механична сила или електростатичният разряд може да повреди чувствителните продукти. Поради това опциите за проводим силикон и проводящ NBR могат да бъдат разгледани за приложения, при които статичният контрол е част от дизайна на оборудването.
Прецизен монтаж
Автоматизираните системи за сглобяване често манипулират малки пластмасови, метални или електронни части. Компактната вендуза може да помогне на инструмента в края на рамото да достигне детайлите, без да пречи на съседните компоненти.
Автоматизация на опаковането
Леките опаковъчни компоненти и малки продукти могат да се прехвърлят с помощта на технология за вакуумно захващане. Множество малки вендузи също могат да бъдат подредени, за да се създаде персонализиран модел на захващане.
Боравене с микрокомпоненти
Когато детайлите са с размери само няколко милиметра, голяма засмукваща подложка може да не осигури ефективна контактна площ. Диапазонът φ2–φ15 mm на ZP2-MU предлага повече опции за съвпадение на точката на захващане с компонента.
Как инженерите трябва да изберат правилния модел?
Систематичният процес на подбор може да намали проблемите с интегрирането и да подобри надеждността на вакуумно захващане.
- Измерете наличната контактна площ.Изберете диаметър на подложката, който пасва сигурно на предвидената повърхност за захващане.
- Проверете мястото за инсталиране.Потвърдете, че структурата от къс тип и избраната конфигурация на връзката пасват на захващащото устройство.
- Оценете материала на детайла.Структурата на повърхността, твърдостта, порьозността и чистотата могат да повлияят на работата на вакуума.
- Изберете подходящия гумен материал.Имайте предвид температурата, химикалите, абразията и статичното електричество.
- Потвърдете вакуумната връзка.Съпоставете конфигурацията на A3, H5, B5 или приложимия адаптер с пневматичната система.
- Тествайте целия комплект.Проверете стабилността на адсорбция, времето на цикъла, точността на позициониране и поведението на освобождаване при действителни работни условия.
Този подход е особено полезен за купувачи, които търсят китайски производител или доставчик, способен да поддържа персонализирани изисквания за пневматични компоненти.
Какви ползи могат да донесат на автоматизираните системи?
За машиностроителите стойността на компактната вакуумна подложка не е просто в нейния малък размер. Неговото истинско предимство идва от това как тази компактност допринася за цялостната система за автоматизация.
- Ефективност на пространството:Късата конструкция помага на инженерите да работят в ограничени зони за инсталиране.
- Съвместимост на компонентите:Множеството размери на подложките побират различни малки детайли.
- Гъвкавост на материала:Няколко варианта на каучук поддържат различни индустриални среди.
- Прецизно ориентирано управление:Малките контактни повърхности могат да бъдат по-подходящи за микрокомпоненти.
- Опции за статичен контрол:Предлагат се проводими материали за приложения в електрониката и полупроводниците.
- Гъвкавост на интеграцията:Различните конфигурации на входа и резбата могат да опростят дизайна на оборудването.
- Масова производствена консистенция:За автоматизирани системи, използващи множество вендузи, последователността на размерите е важна за повторяемото захващане.
Често задавани въпроси относно късите вакуумни вендузи ZP2-MU
Какво означава MU в серията ZP2?
MU идентифицира плоската, къса конфигурация в серията ZP2. Предназначен е за компактен монтаж и прецизна обработка на малки и леки детайли.
Какви размери се предлагат за ZP2-MU?
Наличните диаметри на подложките включват φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 и φ15 mm. Подходящият размер трябва да бъде избран според размерите на детайла и използваемата контактна площ.
Кой материал е подходящ за полупроводникови приложения?
Силиконовият каучук е посочен за приложения, свързани с полупроводници, докато проводимият NBR и проводимият силиконов каучук са налични, когато се изисква контрол на статичното електричество. Окончателният избор трябва да вземе предвид конкретната среда на процеса.
Може ли ZP2-MU да се използва в ограничени инсталационни пространства?
да Неговата къса и нископрофилна структура е специално предназначена за приложения, при които височината на монтаж е ограничена.
Могат ли вендузите да бъдат персонализирани?
Избраните конфигурации могат да бъдат персонализирани. Купувачите трябва да предоставят информация за детайла, необходимия диаметър на подложката, материала, конфигурацията на монтажа, посоката на входа на вакуума и работната среда, така че да може да се оцени подходящата конфигурация.
Защо да обмислите ZP2-MU за следващия си проект за автоматизация?
Късите вакуумни вендузи ZP2-MU комбинират компактна конструкция, малки диаметри на подложките, гъвкав избор на материал и множество опции за монтаж в практично решение за прецизна работа с вакуум. От производство на полупроводници и електроника до прецизно сглобяване и автоматизация на опаковане, серията може да помогне на дизайнерите на машини да се справят с предизвикателствата на малките детайли и ограничените монтажни пространства.
Ако търсите компактни вакуумни вендузи за автоматизирано оборудване, оценявате различни материали за подложки или разработвате персонализирано пневматично решение за захващане,Запетаяможе да ви помогне да идентифицирате подходяща ZP2-MU конфигурация според изискванията на вашето приложение. За избор на модел, закупуване на едро, персонализирани решения или технически въпроси,свържете се с насза да обсъдим вашия проект и да намерим подходящото решение за вакуумна вендуза за вашата система за автоматизация.
