Поддръжка на вакуумна подложка: Практическо ръководство за грижа за начинаещи в работата с вакуум

Когато започнах да се занимавам с пневматика, моят ръководител ми каза нещо, което оцених напълно едва години по-късно: „Вентузата не се износва сама. Просто се пренебрегва, докато не се повреди.“

Повечето от неуспешнитевакуумни подложкиВиждал съм по цеховете, които не са били принуждавани да се подчиняват от упорита работа — те са били игнорирани, за да се пенсионират. Това ръководство е написано за инженери и техници, които са начинаещи в работата с вакуум и искат да поддържат своите вендузи да работят по-дълго с по-малко драми.

Първо опознайте предупредителните знаци

Преди да създадете рутинна поддръжка, трябва да разпознаете кога нещо не работи. Твърде много хора чакат, докато подложката изпусне детайла, преди да проучат. Тогава вече е твърде късно.

Следете за тези шест сигнала:

• Времето на цикъла пълзи нагоре
• Случайни повреди на сцеплението или приплъзване
• Уплътнителната устна изглежда лъскава или мазна
• Видими пукнатини или изкривявания по устните
• Заготовките започват да показват белези след боравене
• Вакуумният манометър показва повече от 10% под стойността, записана при първото пускане в експлоатация

Всяко едно от тях е достатъчно, за да спрете и да разследвате. Не чакайте изпуснатата част да оправи деня ви.

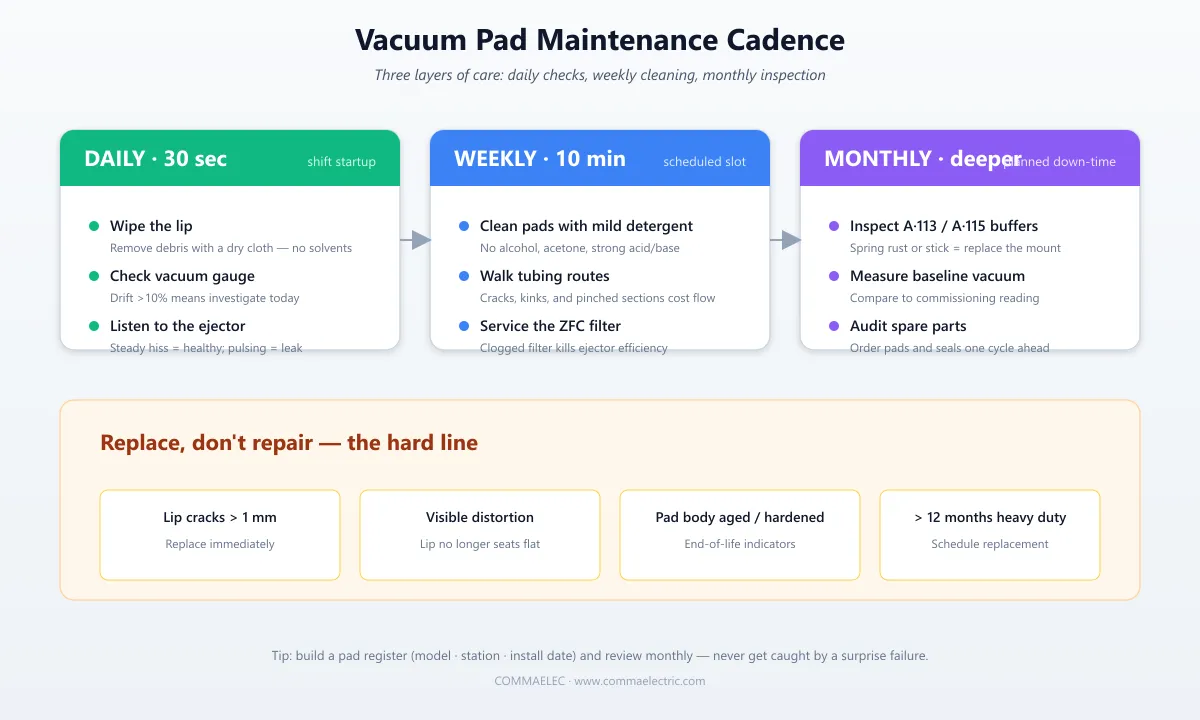

Ежедневно: 30 секунди са достатъчни

Поддръжката не е голям проект.Най-важните неща отнемат по-малко от минута.

Погледнете устната преди стартиране.Отломки от предишната смяна — остатъци от опаковки, хартиен прах, маслен филм, стружки — разрушават уплътнението. Избършете с чиста суха кърпа. Пропуснете разтворителите; суха кърпа е достатъчна.

Погледнете вакуумметъраe. Повечето настройки имат габарит близо до ежектора. Обърнете внимание на показанията, когато системата е току-що пусната в експлоатация. Сравнявайте ежедневно. До 5% дрейф е нормален шум. Повече от 10% означава, че нещо се е променило.

Слушайте ejector.Здравият вакуум генератор има постоянно съскане. Ако стане по-силен, по-тъп или започне да пулсира, вероятно имате теч някъде или запушен филтър.

Тези три проверки заедно отнемат около 30 секунди и се считат за ежедневна проверка на здравето на цялата вакуумна верига.

Седмично: 10 минути са достатъчно

Блокирайте фиксиран слот веднъж седмично и прегледайте този списък.

Почистете подложките. Измийте с топла вода и мек неутрален препарат.Избягвайте алкохол, ацетон, силни киселини и силни основи - те разграждат NBR, силикона, полиуретана и повечето еластомери на молекулярно ниво. NBR набъбва в някои разтворители; силиконът става крехък в силна киселина.

Изсушете на въздух естествено или използвайте въздушен пистолет с ниско налягане.Не пулсирайте с въздушен пистолет под високо налягане от близко разстояние - ще деформирате уплътнителната устна.

Разходете се по тръбния път.Потърсете пукнатини, втвърдяване, прегъвания или прищипани участъци. Прищипаните тръби са една от най-честите тихи повреди в пневматичните системи: тръбите, които се заклещват под кабелни скари или се притискат от движещи се оси, бавно развиват напречно сечение тип „гира“ и загубите на поток могат да надхвърлят 30%.

Почистете или обслужете вакуумния филтър.Вакуумните филтри от серията ZFC и вградените филтри HFL на COMMAELEC имат прозрачна купа. Когато се обезцвети, обслужете го. Филтърът е по същество белият дроб на вакуумната система - когато е запушен, ежекторът работи по-усилено, черпи повече енергия и умира по-млад.

Месечно: Малко по-задълбочено

Месечните проверки отиват на ниво по-дълбоко.

Проверете пружинните стойки.Буферните стойки A·113 с вътрешна пружина и A·115 с външна пружина на COMMAELEC действат като амортисьори между робота и подложката. Ако видите ръжда, залепване или пружина, която не се връща след компресия, сменете я. Повреденият буфер позволява ударите да преминат направо в уплътнителния ръб и тази повреда е необратима.

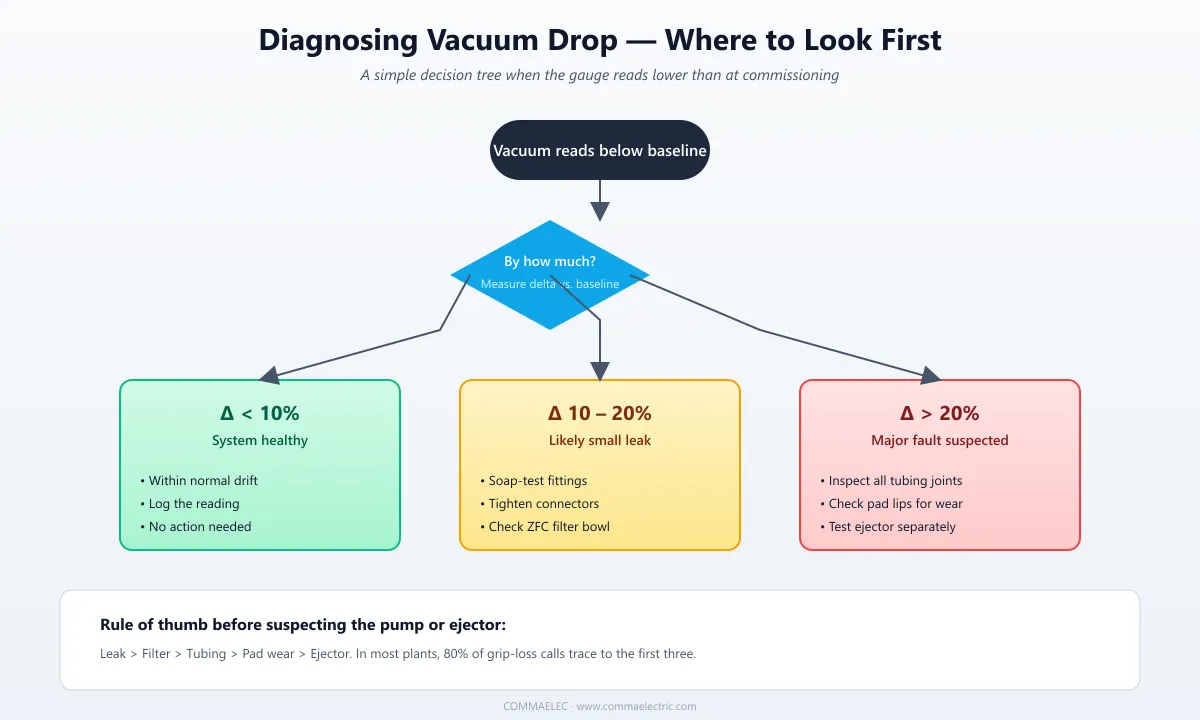

Измерете нивото на вакуум.Изключете вендузата от детайла и отчетете вакуума от страната на ежектора. Сравнете с базовата линия, която сте записали при въвеждане в експлоатация:

• По-малко от 10% спад → системата е здрава
• 10–20% спад → вероятно малък теч; проверете фитинги
• Повече от 20% спад → проверете тръбите, фитингите, устните и проверете за износване

Одит на резервни части.Телата на подложките обикновено издържат от 6 до 12 месеца в зависимост от работния цикъл. Уплътненията и О-пръстените се износват по-бързо. Правете проверка на наличността веднъж месечно и поръчвайте замяна месец преди необходимостта. Виждал съм производствени линии да спират за един липсващ О-пръстен — не позволявайте това да сте вие.

Кога трябва да замените, а не да поправите

Някои условия означават, че подложката е готова - не се опитвайте да я кърмите.

• Пукнатини по-дълбоки от 1 mm в устната
• Видимо изкривяване; устната вече не е плоска
• Тялото на подложката е повредено, закалено или остаряло
• Същата подложка в експлоатация повече от 12 месеца при тежки условия

Изкушението е да прокарате подложка през „още една смяна“. Отказите на вакуума са мигновени: в момента, в който уплътнението се счупи, частта пада. Знайте къде е линията и не я пресичайте, за да спестите един цикъл на смяна.

Три навика, които си струва да изградите

Някои последни навици, ако започвате.

Водете регистър. Една проста електронна таблица работи:модел на подложката, станция, дата на инсталиране, дата на смяна. Преглеждайте го всеки месец и никога няма да бъдете изненадани от внезапен провал.

Снимайте старите накладки, когато ги сменяте.Новите техници често не могат да кажат дали използваната подложка е повредена или просто е използвана. Библиотека със снимки изгражда вашата справка бързо.

Поддържайте връзка с вашия доставчик. COMMAELECпроизвежда пневматични вакуумни компоненти повече от десетилетие. Когато попаднете в непозната ситуация, опитен инженер по приложения може да ви спести часове гадания.

Вакуумна подложкадизайнът не е сложен, но постигането на дълъг експлоатационен живот от едно е свързано с малки детайли, изпълнявани последователно. Вградете горното в мускулна памет и вашите подложки ще издържат повече от тези в съседния залив.

Често задавани въпроси

Колко често трябва да сменям вендуза?

На всеки 6 до 12 месеца е типичен диапазон. Високочестотните цикли (повече от 10 в минута), високите температури и маслената среда съкращават живота.

Захващането на подложката ми отслабва — вакуумната помпа отказва ли?

Не е задължително. Проверете за течове, проверете филтъра, проверете тръбите и едва тогава подозирайте помпата. Повечето загуби на сцепление се дължат на първите три.

Устните имат масло върху него, което няма да се измие. какво сега

Накиснете за около пет минути в топла вода с неутрален почистващ препарат, след което избършете внимателно с мека кърпа. За упорити остатъци работи малко количество изопропилов алкохол, но избягвайте силни разтворители.
