Вакуумни вендузи Cube ZP2
Commaelec е водеща фабрика, предлагаща висококачествени Cube вакуумни вендузи ZP2. Гъвкав монтаж, различни размери, Вендузата може да се доставя с адаптер или буферна скоба，Посоката на входа на вакуума е гъвкава, включително вертикални и странични посоки. Има и аксесоари изцяло от неръждаема стомана, подходящи за производството на литиеви батерии.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Вакуумни вендузи Cube ZP2
Вакуумна подложка Cube серия ZP2
Серия ZP2-T с адаптер Cube Vacuum Pad
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Кубичните вакуумни вендузи ZP2 са ултракомпактни вакуумни чаши с квадратна форма, проектирани за микро и квадратни/правоъгълни детайли. С ултракомпактни размери и прецизен захват, те са идеални за работа с деликатни компоненти в прецизни автоматизирани производствени линии. Като основен компонент за микроелектроника и прецизен хардуер, тези чаши са изключително леки, като ефективно намаляват натоварването върху роботизираните крайни изпълнители. Те са особено подходящи за високоскоростна и високочестотна обработка на малки детайли.
Типични сценарии за приложение:
1. Електронно производство, включително сглобяване на чипове, микрорезистори/кондензатори и обработка на компоненти за микрозапоени печатни платки.
2.Прецизен хардуер:автоматизирано зареждане и обработка на ултракомпактни компоненти, включително микровинтове, квадратни метални пружинни плочи и миниатюрни лагери.
3. Оптични устройства:Безпрахово хващане и позициониране на микролещи и квадратни оптични стъкла, силиконовият материал може да избегне оставянето на отпечатъци.
Ключови аспекти на Cube вакуумни вендузи ZP2
Разновидности на подложките
Плосък тип:Идеален за гладки, твърди повърхности със стабилно засмукване
Плосък с ребра:Осигурява допълнително запечатване на леко текстурирани повърхности
Тип маншон:Адаптира се към неравни повърхности и намалява удара при контакт
Множеството типове подложки позволяват гъвкав избор за различни нужди от индустриална автоматизация
Материали
NBR:Икономичен, устойчив на износване за обща работа
Силикон:Устойчив на висока температура и нежен към деликатни повърхности
Полиуретан (PU):Издръжлив за операции с висок цикъл
FKM / EPR:Устойчив на химикали за специализирани среди
Персонализирани опции за материали, налични от Commaelec, за да отговарят на специфичните изисквания за детайла
ЧЗВ
Каква е разликата между ZP и ZP2?
Серия ZP: Стандартни вендузи за общи приложения с по-проста структура
Серия ZP2: Дизайнът със сферична връзка с висока твърдост позволява по-добра адаптивност към неравни или наклонени повърхности
ZP2 осигурява по-голяма стабилност, по-тежко управление на товара и повече опции за материали в сравнение с ZP
Какви са често срещаните типове подложки ZP2?
Плосък тип, плосък с ребра и тип духало
Всеки тип е оптимизиран за състоянието на повърхността, размера на детайла и изискванията за работа
Commaelec предлага множество размери и конфигурации, за да гарантира прецизно приложение
Чашите ZP2 идват ли с адаптери?

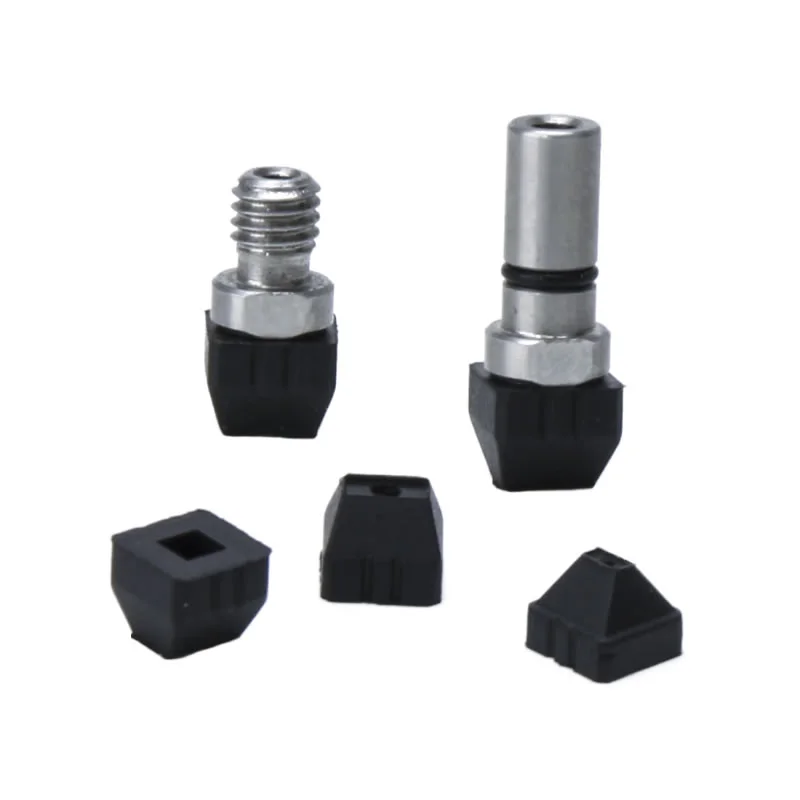

Да, кубичните вакуумни вендузи ZP2 могат да се използват с адаптери или буферни скоби
Поддържа както вертикални, така и странични вакуумни входни връзки
Улеснява гъвкавата интеграция в автоматизирани системи и роботизирани ръце

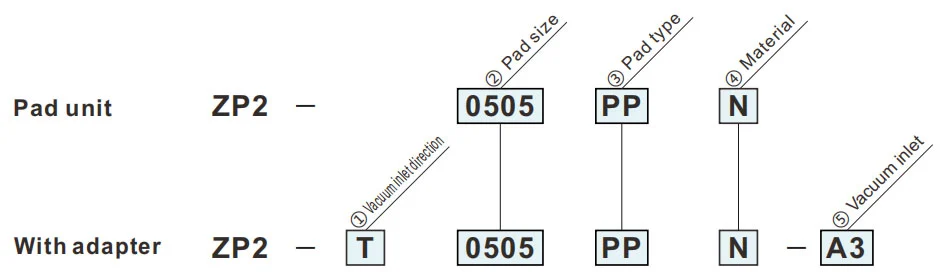

Как да поръчам

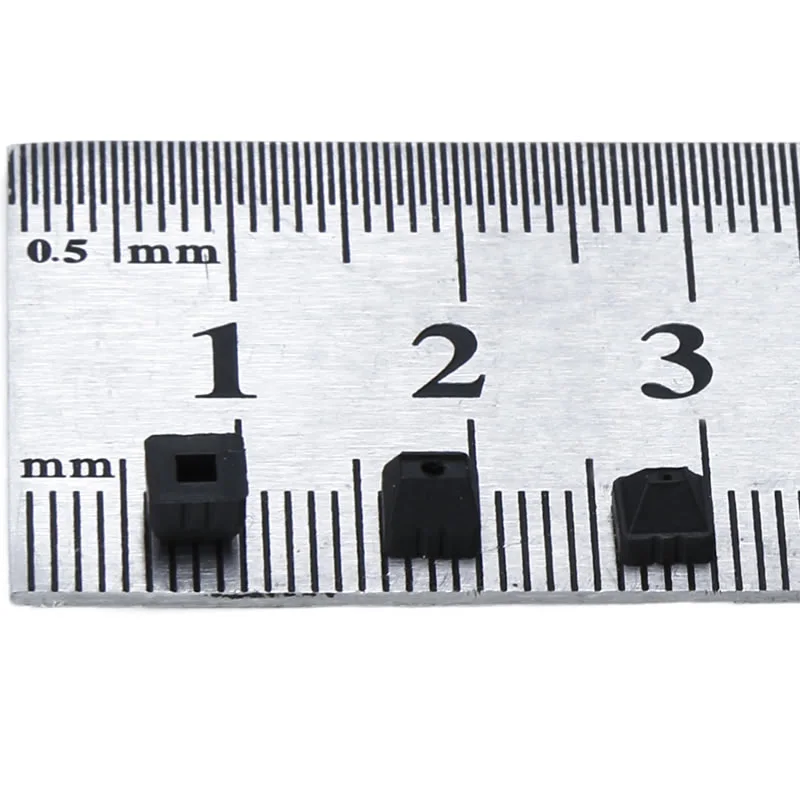

- Супер малки вендузи с квадратна форма.
- 5 вида от 0,5 х 0,5 до 2 х 2,8
- За малки детайли като полупроводникови чипове.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Размер на подложката | |
| 0505 | 0,5 х 0,5 мм |
| 0513 | 0,5 х 1,3 мм |
| 0816 | 0,8 х 1,6 мм |
| 1328 | 1,3 х 2,8 мм |
| 2028 | 2,0 х 2,8 мм |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Вакуумен вход | |
| 03 | ø3 прав |
| A3 | M3x0.5 (мъжки) |
| ③Тип подложка | |
| ПП | Тип куб |
Размери (mm)
Зеленият символ е персонализирани модели.
ПП
Тип куб
Монтажни размери на адаптера
| Модел | A | B | C | D | øE | |||
|
② Подложка Размер |
③ Подложка тип |
④ Подложка Материал |
||||||
| ZP2 | 0505 | ПП |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Модел за справка: ZP2-0505PPN
ZP2-T
Вертикална
03
| Модел | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка Размер |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F GN GS |
03 | PPH-001 |

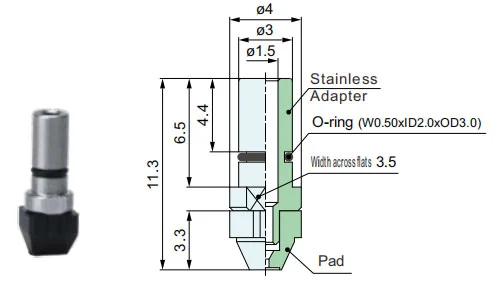

ZP2-T
Вертикална
A3
| Модел | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка Размер |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
ПП |
N S U F GN GS |
A3 | PPH-002 |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
