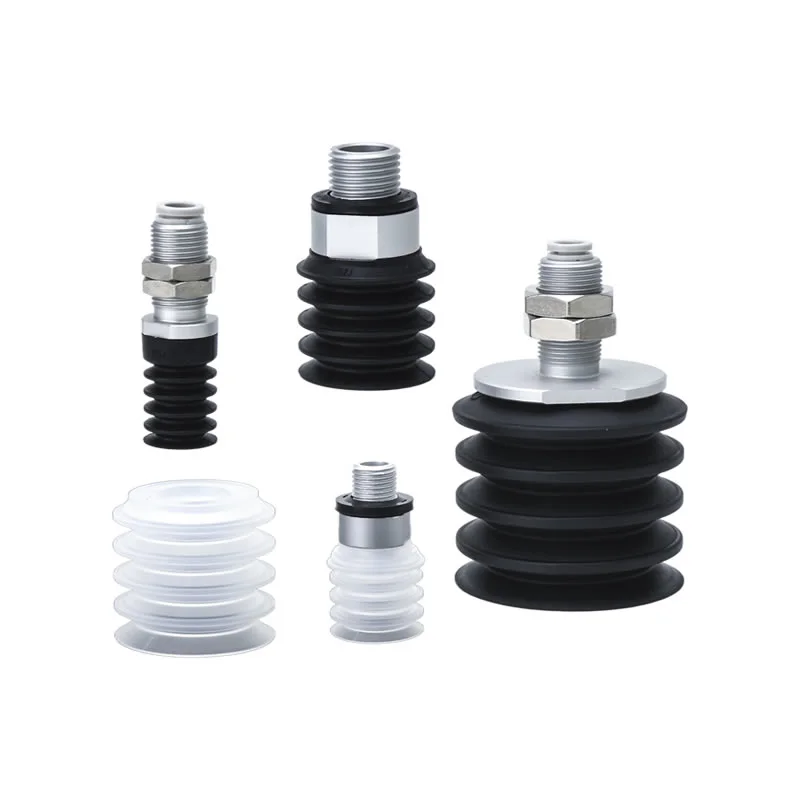

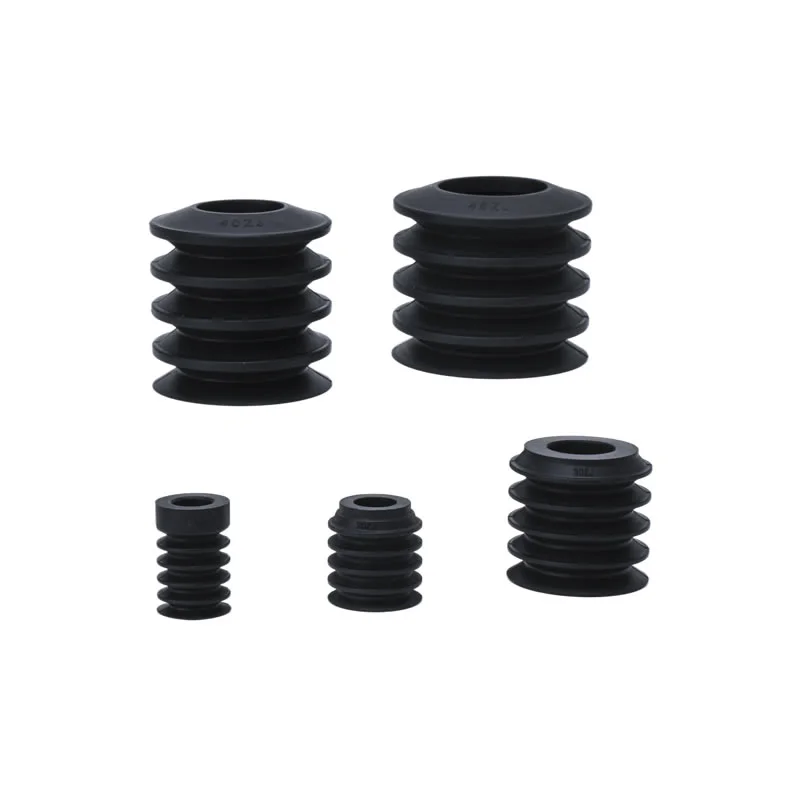

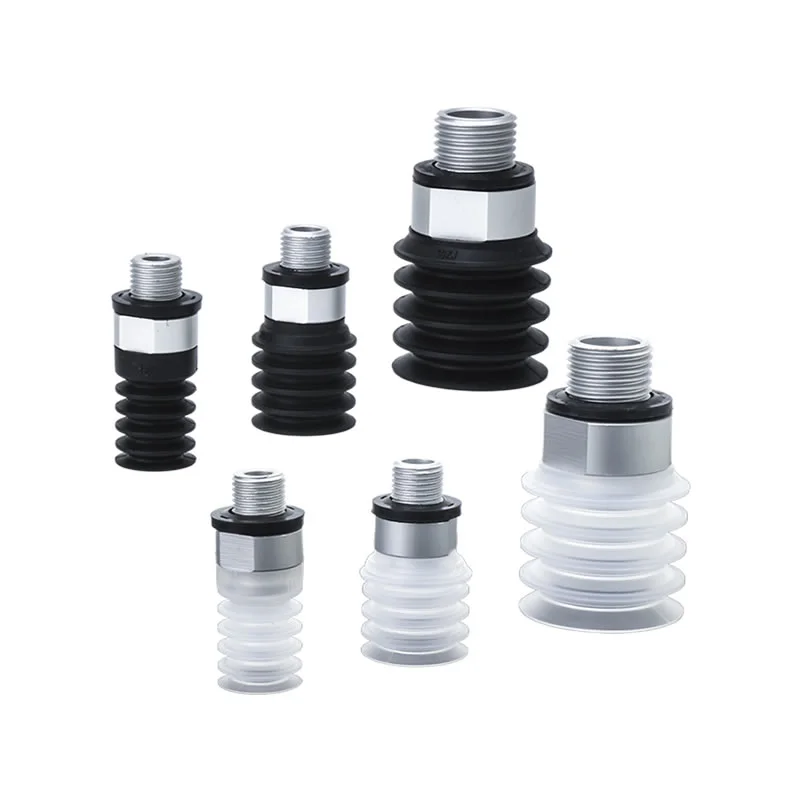

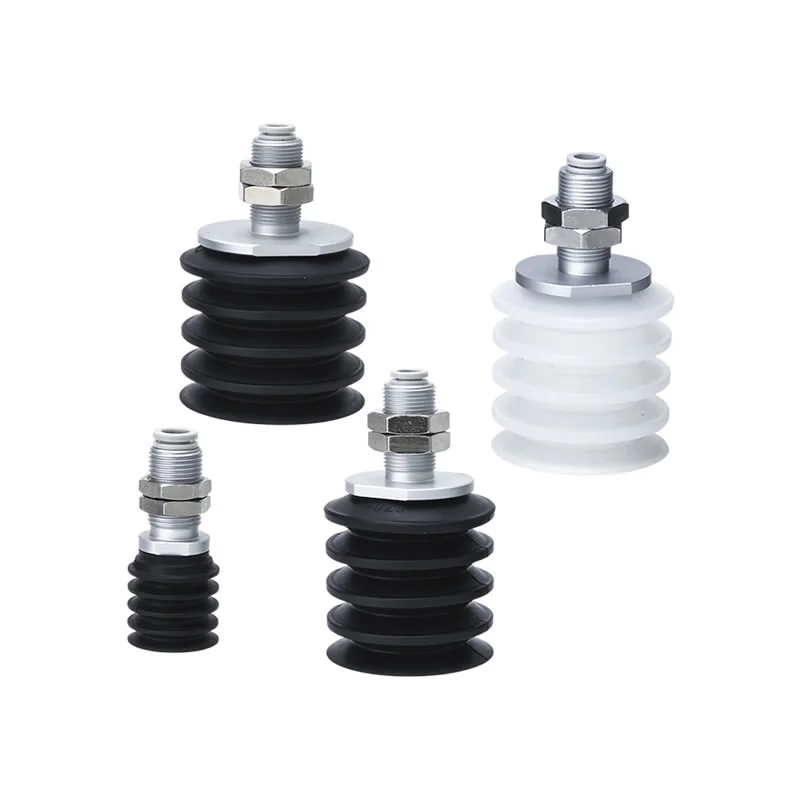

Силфонни вакуумни вендузи ZP2-ZJ
Вакуумните вакуумни вендузи ZP2-ZJ на Commaelec Factory осигуряват решение за приложения за промишлена автоматизация, което съчетава рентабилност с надеждна работа. Дизайнът на акордеона с маншон (1,5-слой за φ2–φ6, 4,5-слой за φ15–φ46) се адаптира към неравни и ъглови повърхности, компенсирайки отклоненията в позицията и осигурявайки стабилно засмукване. Изработени от висококачествени материали и усъвършенствана вакуумна технология, те осигуряват силна адхезия и поддържат персонализирани решения със стабилно захранване.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Силфонни вакуумни вендузи ZP2-ZJ
Вакуумна подложка със силфонна серия ZP2
Серия ZP2-T с вакуумна подложка за силфонен адаптер
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Предимства на вакуумните вакуумни вендузи ZP2-ZJ
Високоскоростно управление
Проектиран за бърза реакция в автоматизирани системи, осигурявайки стабилно засмукване по време на високоциклични операции за вземане и поставяне.
Превъзходна адаптивност
Гъвкавата структура на силфона лесно се приспособява към неравни, извити или наклонени повърхности за надеждно уплътняване.
Компактен / спестяващ място
Няма нужда от допълнително буферно пространство, което го прави идеален за компактно оборудване и плътни оформления.
Разнообразие от материали
Предлага се в NBR, силикон и персонализирани материали, за да отговарят на различни температури и работни среди.
Опции без маркиране
Допълнителните материали без следи помагат за защита на чувствителни повърхности като стъкло или електронни компоненти.
ЧЗВ
Какво представлява стилът ZJ?
Вакуумните вакуумни вендузи ZP2-ZJ се отличават със структура на акордеон (мех), проектирана за гъвкавост и стабилност.
Предлага се в 1,5-слоен (φ2–φ6) и 4,5-слоен (φ15–φ46) дизайн
Адаптира се към неравни, извити или наклонени повърхности
Компенсира отклоненията във височина и ъгъл по време на работа
Елиминира необходимостта от допълнително буферно пространство, идеално за компактни автоматизирани настройки
Какви материали са налични?
NBR: рентабилен и устойчив на износване за обща употреба

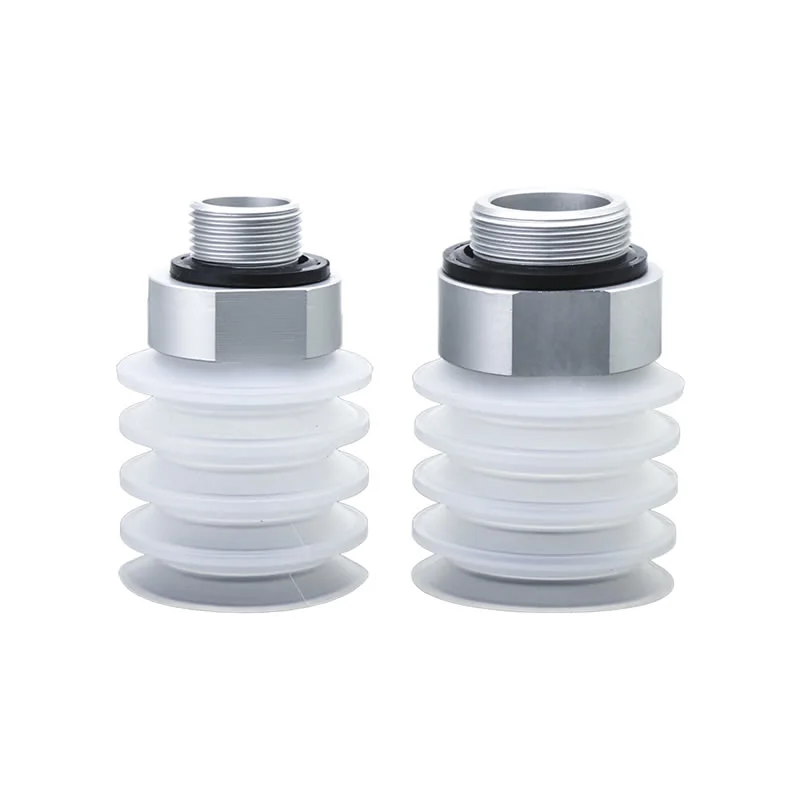

Силикон: подходящ за високотемпературни и чисти среди
Персонализирани материали: Вакуумната вендуза със силфон ZP2-ZJ се предлага в антистатични варианти или специални композитни материали, съобразени със специфични изисквания на индустрията.
Commaelec гарантира постоянно качество на материалите и поддържа персонализирани решения въз основа на работните условия
Какви са типичните приложения?
Роботизирани системи за вземане и поставяне
Боравене с неправилни или ъглови детайли
Електроника, сглобяване на малки части и прецизно производство
Компактно оборудване за автоматизация, където пространството е ограничено
Как са конфигурирани?
Няколко размера: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Избор на 1,5-слоен или 4,5-слоен маншон в зависимост от нуждите на приложението
Съвместим с различни системи за монтаж и вакуум
Поддържа персонализирани конфигурации за конкретни проекти

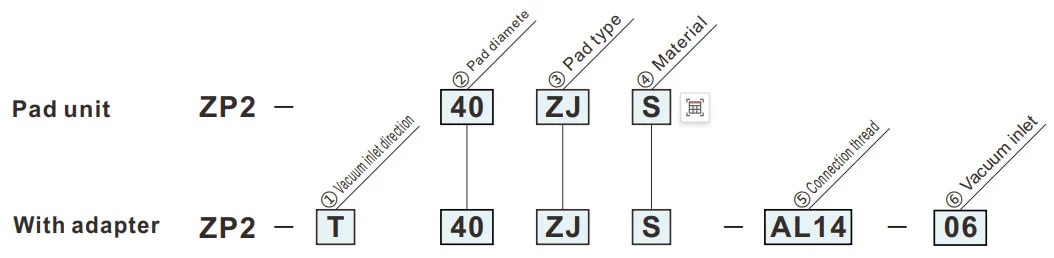

Как да поръчам
- За използване там, където няма място за буфера (тип пружина).
- Заготовки с наклонена адсорбционна повърхност.
| ③Тип подложка | |
| ZJ | Силфон (4,5-степенен) |
| ④ Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ①Посока на входа на вакуума |
⑤ ⑥
② Диаметър на подложката (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Вертикална |
|
⑤Свързваща резба | Мъжка резба | AL12 | M12 x1,0 | ● | ● | - | - | - |
| AL14 | M14 x1,0 | - | - | ● | ● | ● | |||||
| ⑥Вход за вакуум | Монтиране с едно докосване | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Мъжка резба | A10 | M10 x1,0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | М20 х1,5 | - | - | - | ● | - | |||||
| A30 | М30 х1,5 | - | - | - | - | ● | |||||
Размери (mm)
Зеленият символ е персонализирани модели.
ZJ
Силфони
| Модел | øA | øB | øC | øD | øE | P | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Модел за справка: ZP2-B15ZJS

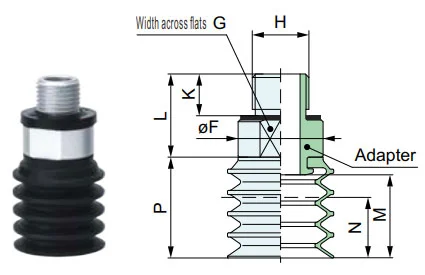

ZP2-T
Вертикална
| Модел | øF | G | H | K | L | M | N | P | Адаптер | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑥ Вакуум вход |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Модел за справка: ZP2-TB15ZJS-A10

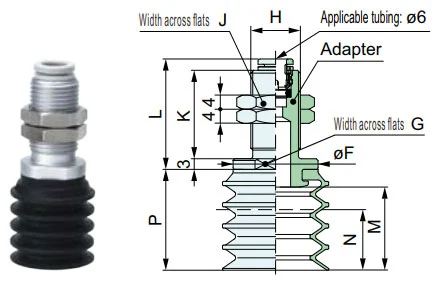

ZP2-T
Вертикална
| Модел | øF | G | H | J | K | L | M | N | P | Адаптер | ||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Връзка резба |
⑥ Вакуум вход |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Модел за справка: ZP2-TB30ZJS-AL14-06
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
