Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Гъба вакуумни вендузи ZP2
Commaelec управлява свои собствени производствени съоръжения, като използва висококачествен каучук, силикон и различни специализирани материали (като антистатични съединения) в своето производство. Ние предлагаме широка гама от спецификации на размери, от които да избирате. Гъбените вакуумни вендузи ZP2 се използват широко в сектора за производство на електроника; специално проектирана за работа с неравни детайли, тази серия се предлага в четири компактни размера: φ6mm, φ8mm, φ10mm и φ15mm.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Гъба вакуумни вендузи ZP2

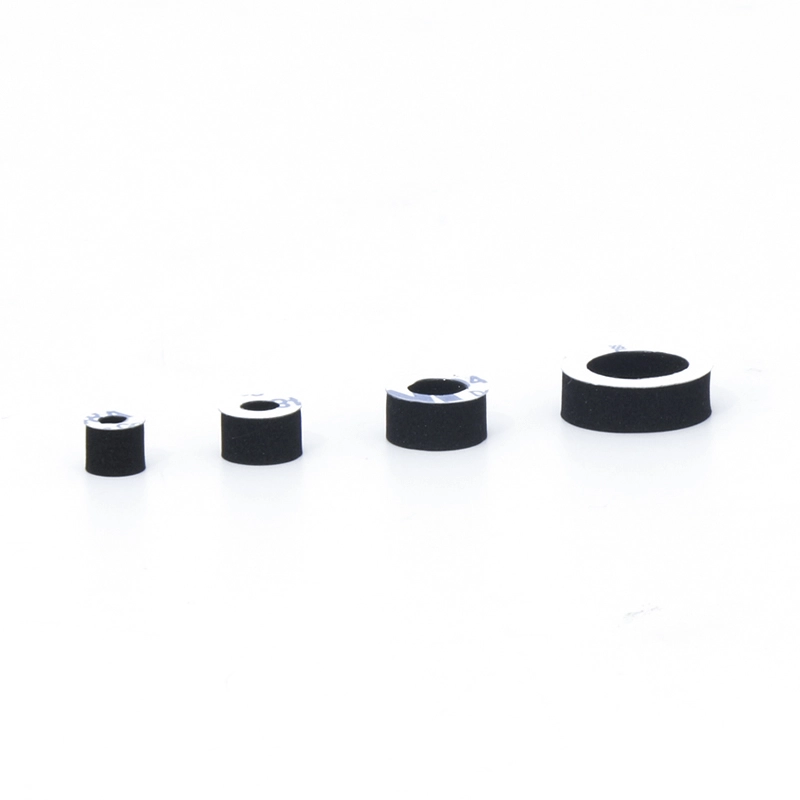

Вакуумна гъба от серия ZP2

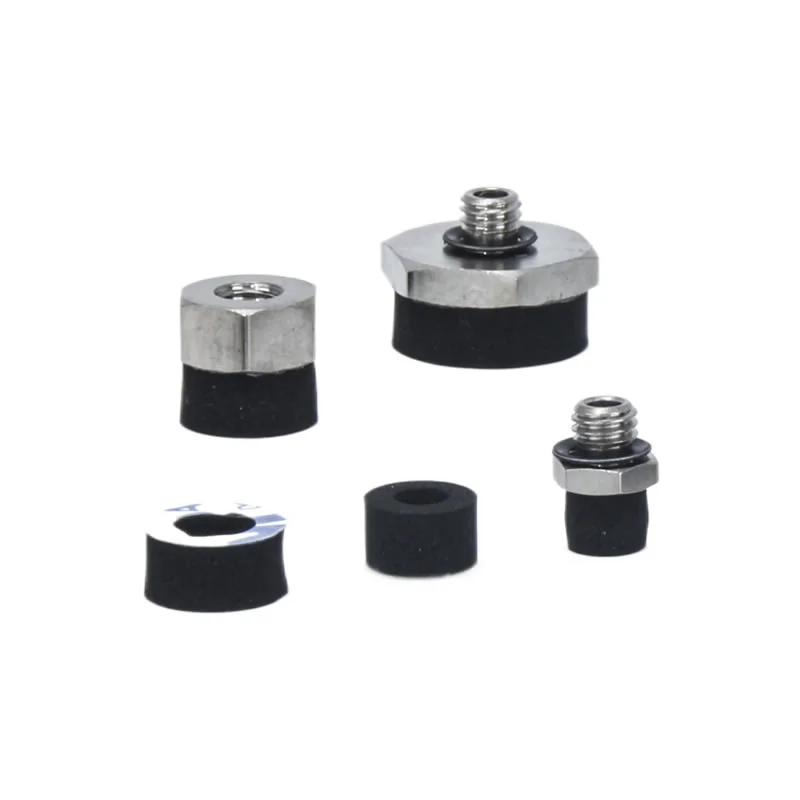

Серия ZP2-T с адаптерна гъба Вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Гъбените вакуумни вендузи ZP2 са проектирани за стабилно захващане на неравни, текстурирани или неправилни повърхности в автоматизирани системи. Техният компактен и гъвкав дизайн ги прави идеални за електроника, леене под налягане и малки металообработващи индустрии.
Основни характеристики на гъбените вакуумни вендузи ZP2
Силно еластичен материал
Изработен от мек гъбест материал, който приляга на издатини, вдлъбнатини и грапави повърхности
Осигурява нежно, но здраво захващане, без да уврежда деликатните компоненти
Отлично уплътнение
Запълва повърхностните празнини ефективно, за да предотврати изтичане на вакуум
Поддържа постоянна мощност на засмукване за надеждно боравене с неравни детайли
Разнообразни опции
Съвместим с роботизирани ръце и автоматизирани системи за манипулиране
Подходящ за малка електроника, платки, формовани компоненти и хардуерни части
Компактен дизайн
Спестяващата място конструкция позволява интегриране в тесни производствени линии
Идеален за станции с ограничено пространство за монтаж
Налични формуляри
Предлага се в плоски и текстурирани варианти, за да отговаря на изискванията на различните повърхности
Адаптивен към различни приложения за автоматизация с нужди от прецизно боравене
Диапазон на диаметъра
Предлага се в φ6mm, φ8mm, φ10mm и φ15mm
Осигурява гъвкавост, за да отговаря на широка гама от малки и неправилни детайли
ЧЗВ
За какво се използват ZP2 гъбени подложки?
Гъбовите вакуумни вендузи ZP2 са идеални за захващане на неравни, текстурирани или неправилни детайли в автоматизирани системи, често използвани в електрониката, шприцоване и обработка на малки метални части.
Какви размери и форми са налични?
Предлагат се в диаметри φ6 mm, φ8 mm, φ10 mm и φ15 mm с плоски или текстурирани форми, предназначени за компактно интегриране в роботизирани ръце и автоматизирани производствени линии.
Как да избера правилния размер?
Изберете чаша, която отговаря на повърхността и теглото на детайла, като гарантира достатъчен вакуумен контакт и съвместимост с вашата система за автоматизация.
Какъв е типичният капацитет на натоварване?
Натоварването зависи от размера на чашата, вида на повърхността и източника на вакуум; по-малките чаши са подходящи за леки компоненти, докато по-големите φ15 mm чаши могат да се справят с малко по-тежки или неравни части.
Кога трябва да ги сменя?
Сменете чашките, ако има видимо износване, пукнатини или деформация, или ако вакуумната адхезия стане нестабилна, осигурявайки надеждна и безопасна работа.

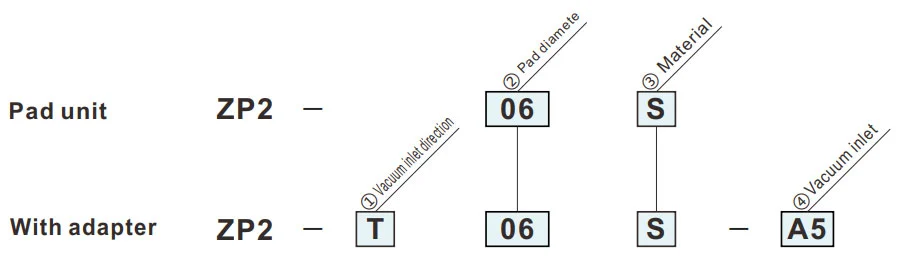

Как да поръчам
- За адсорбция на детайли с неравности.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Диаметър на подложката (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Материал | |
| S | CR гъба (с двустранна лента) |
| ④Вход за вакуум | |
| A5 | M5x0.8 (мъжки) |
| B5 | M5x0.8 (женски) |
Размери (mm)
Зеленият символ е персонализирани модели.
S
Гъба подложка
| Модел | øA | øB | ||
|
② Подложка диам. |
③ Подложка Материал |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Модел за справка: ZP2-06S
Монтажни размери на адаптера
|
Приложима подложка: 06S
|
Приложима подложка: 08S
|
|
Приложима подложка: 10S
|
Приложима подложка: 15S
|
ZP2-T
Вертикална
A5
| Модел | øA | øB | øC | D | E | L | Адаптер | ||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка Материал |
④ Вакуум вход |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Модел за справка: ZP2-T06S-A5

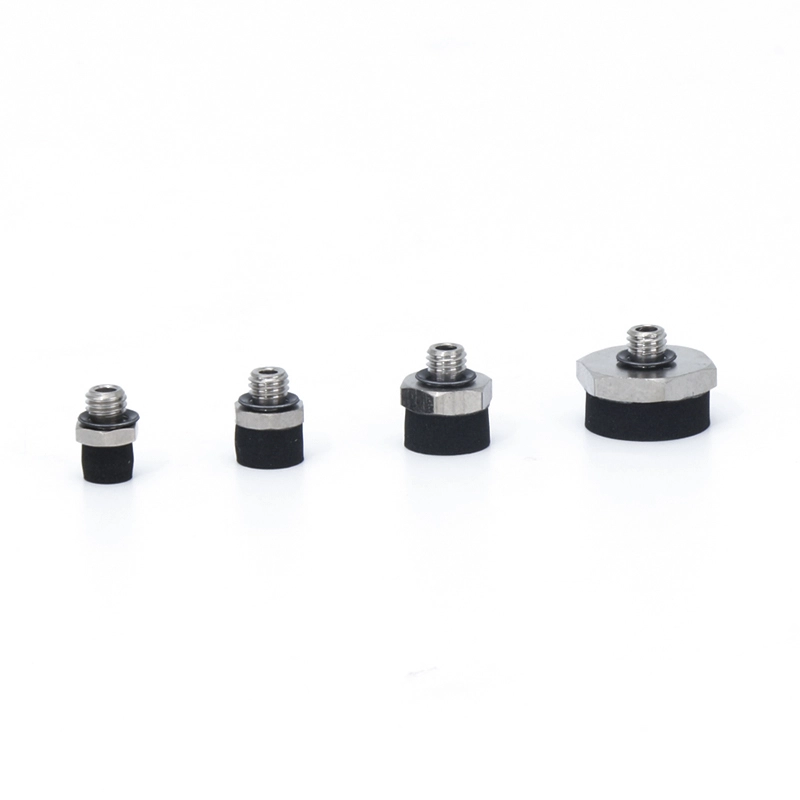

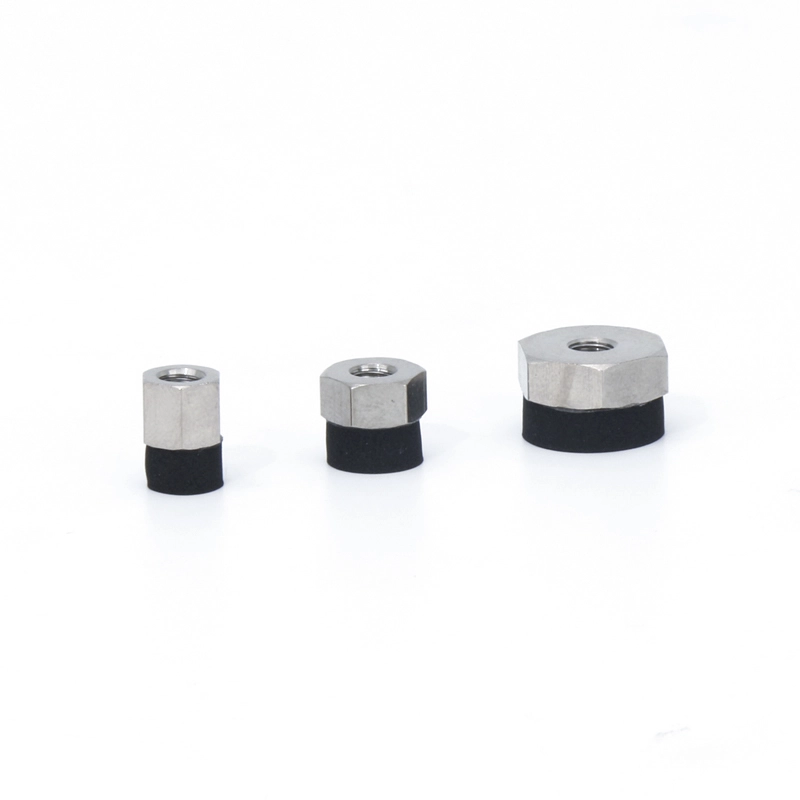

ZP2-T
Вертикална
B5
| Модел | øA | øB | øC | E | L | Адаптер | ||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка Материал |
④ Вакуум вход |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Модел за справка: ZP2-T06S-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
