Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Силфон без заключващ пръстен Вакуумни вендузи ZP2-J
Commaelec е водещ производител на вакуумни вендузи със силфони без заключващ пръстен ZP2-J, предлага 2,5- и 3,5-слойни опции (φ6–φ30 mm) за компактно, адаптивно боравене с малки или наклонени детайли. Висококачествена гума, силикон и антистатични материали осигуряват стабилно засмукване. Гъвкавият монтаж поддържа вертикално/странично въвеждане на вакуум и интегриране с адаптери или роботизирани ръце.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Силфон без заключващ пръстен Вакуумни вендузи ZP2-J

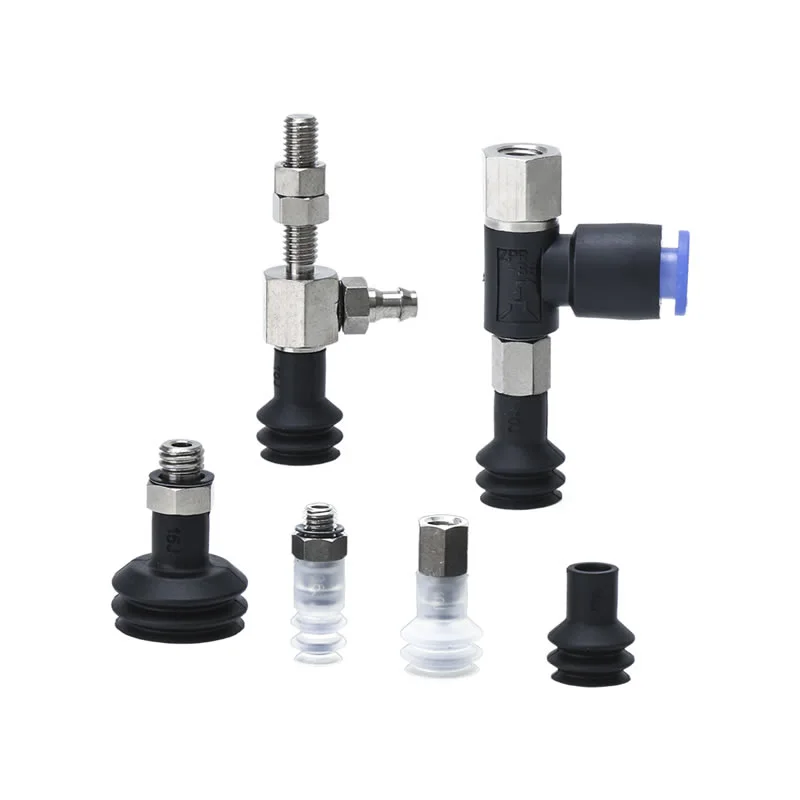

Устройство със силфонна подложка от серия ZP2

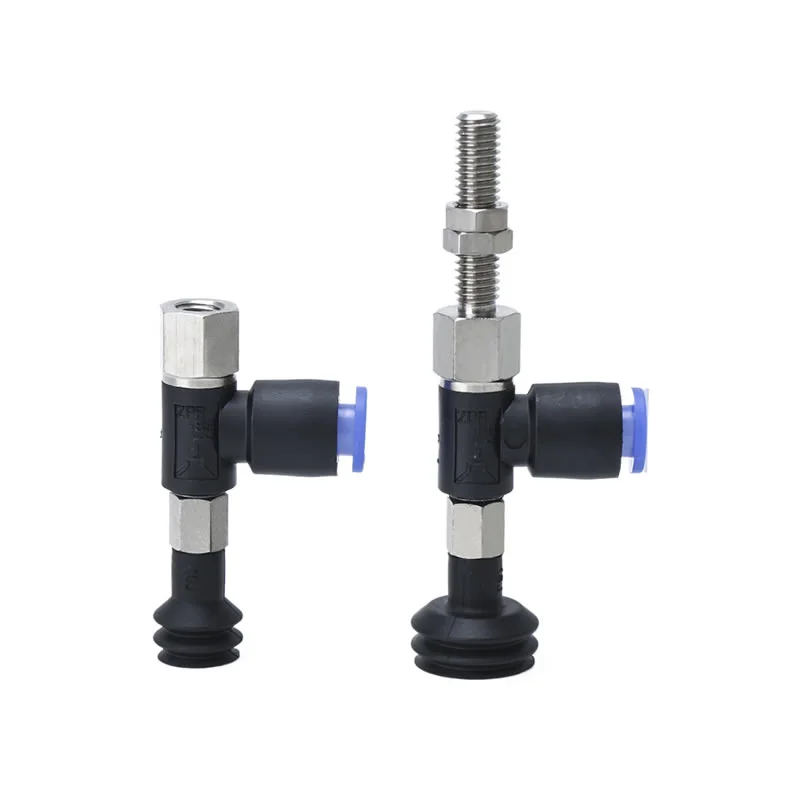

Серия ZP2-T с адаптерни силфонни вакуумни подложки
Серия ZP2-R с адаптерни силфонни вакуумни подложки

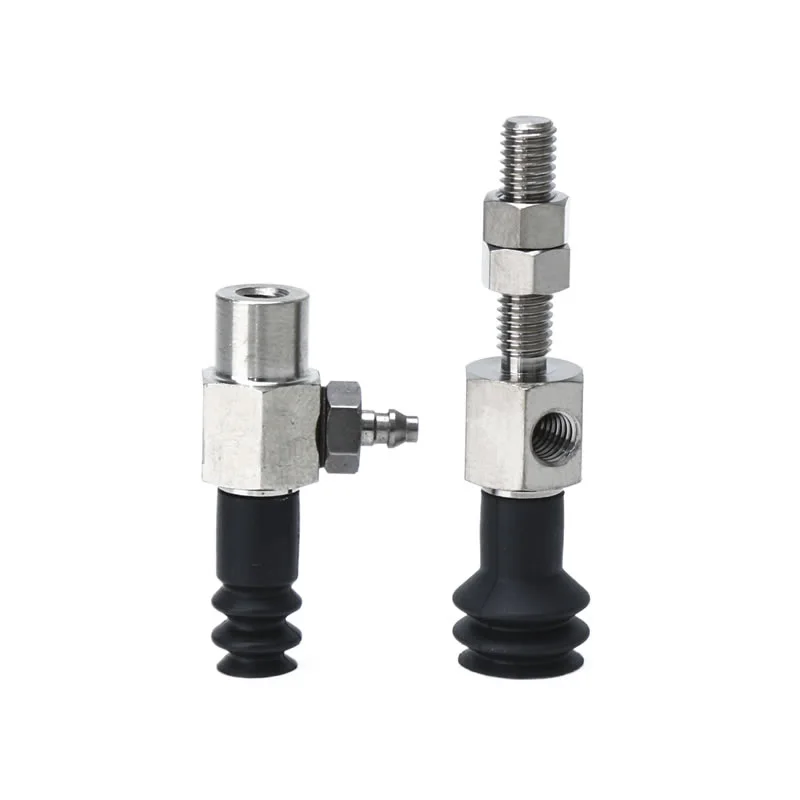

Серия ZP2-Y с адаптерни силфонни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

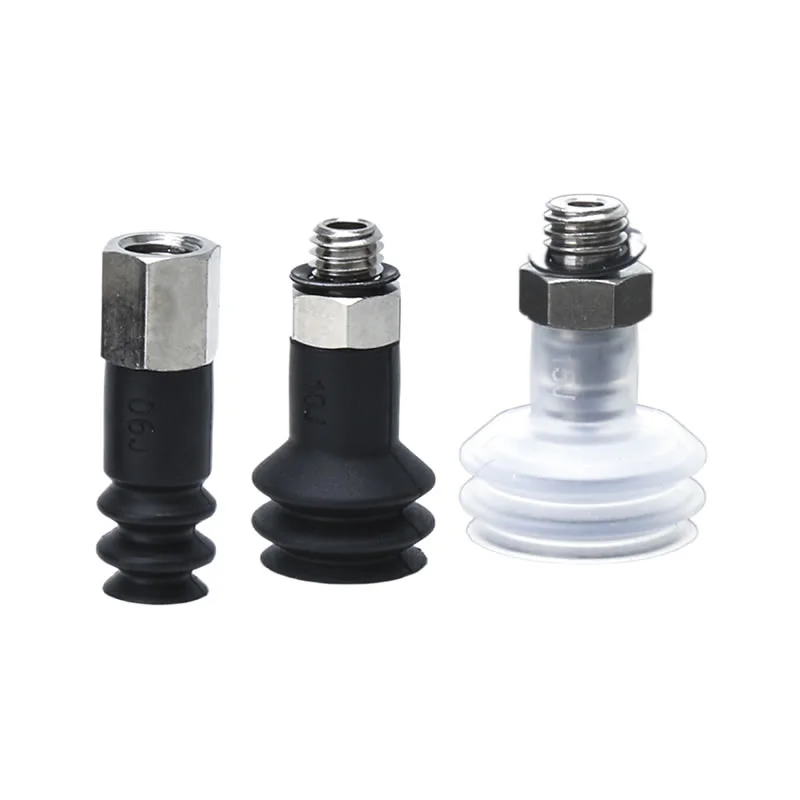

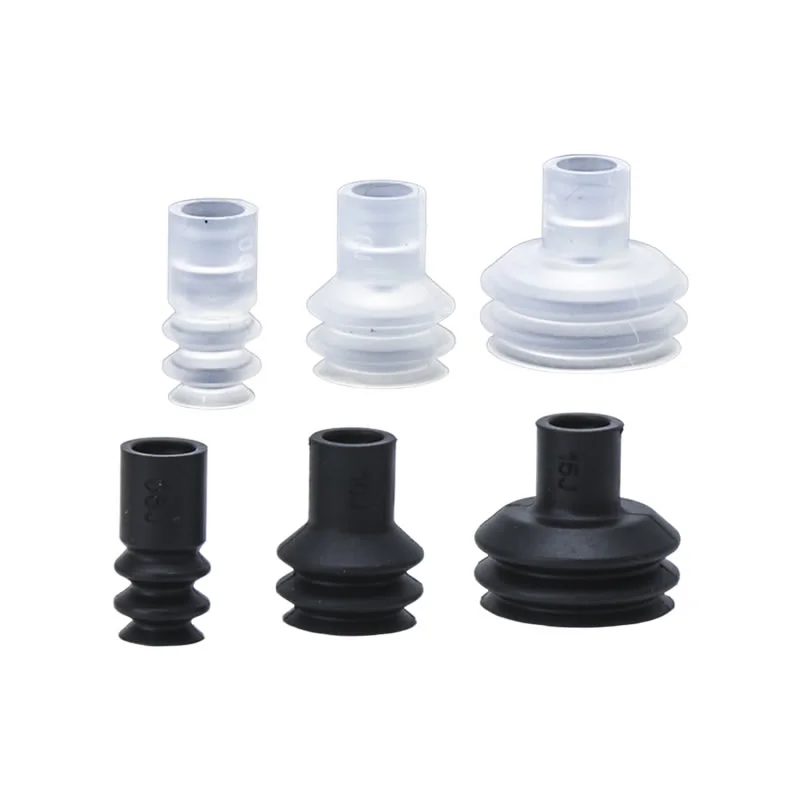

Силфонните вакуумни вендузи без заключващ пръстен ZP2-J са предназначени за компактни, прецизни и адаптивни приложения за автоматизация. Те са идеални за малки компоненти, неправилни части и производствени линии с ограничено пространство.
Основни характеристики на чаши със силфон ZP2-J без заключващ пръстен
Висока гъвкавост
Многостепенният дизайн на акордеон (2,5-слоен или 3,5-слоен) позволява вертикално поглъщане на хода, компенсирайки разликите във височината и незначителните несъответствия.
Осигурява стабилно захващане върху неравни или наклонени повърхности.
Поддържа деликатни или неправилно оформени детайли, без да причинява щети.
Не е необходим заключващ пръстен
2,5-слойните модели не изискват заключващ пръстен, което опростява монтажа и намалява времето за монтаж.
Предлага се в диаметри φ6 mm, φ10 mm и φ15 mm, за да отговаря на различните изисквания за засмукване.
Поддържа надеждна адхезия въпреки липсата на заключващ хардуер.
Тип монтаж
Проектиран за директна или модулна интеграция в роботизирани ръце и автоматизирани станции.
Компактната структура пасва на тесни пространства на производствените линии.
Поддържа ефективна обработка на материали в електрониката, инжекционното формоване и малките металообработващи индустрии.
Разнообразие от материали
Вакуумните вендузи със силфон без заключващ пръстен ZP2-J са произведени от висококачествен силикон, каучук или полиуретан (PU), предлагащи комбинация от изключителна устойчивост на абразия и гъвкавост.
Съвместим с чисти помещения или антистатични среди за производство на електроника.
Осигурява дългосрочна издръжливост при чести цикли, като поддържа постоянна ефективност на вакуума.
Каква е разликата между ZP2-J и ZP2-ZJ?
ZP2-J
Тип:Многофункционални маншони Силфони без заключващ пръстен Вакуумни вендузи ZP2-J
Заключващ пръстен:По избор; 2,5-слойните модели не изискват заключващ пръстен
Размери:2,5-слоен (φ6mm, φ10mm, φ15mm), 3,5-слоен (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Приложения:Работи добре върху наклонени повърхности или ограничено буферно пространство; идеален за малка електроника, шприцовани части и компактни метални компоненти
Гъвкавост:Висока вертикална абсорбция на удара благодарение на дизайна на акордеона
Монтаж:Компактна, лесна интеграция в роботизирани ръце и автоматизирани станции
ZP2-ZJ
Тип:Едностепенна или двустепенна маншонна вакуумна чаша със заключващ пръстен
Заключващ пръстен:Изисква се за сигурен монтаж
Размери:Обикновено по-големи диаметри от ZP2-J; предназначени за по-тежки или по-големи детайли
Приложения:Подходящ за малко по-големи, по-тежки или по-твърди предмети; често се използва в индустриалната автоматизация, където стабилността и сигурното закрепване са критични
Гъвкавост:Умерена абсорбция на инсулт; съсредоточете се върху надеждното задържане, а не върху екстремната вертикална компенсация
Монтаж:Изисква заключващ пръстен за сигурно закрепване, съвместим със стандартен монтажен хардуер

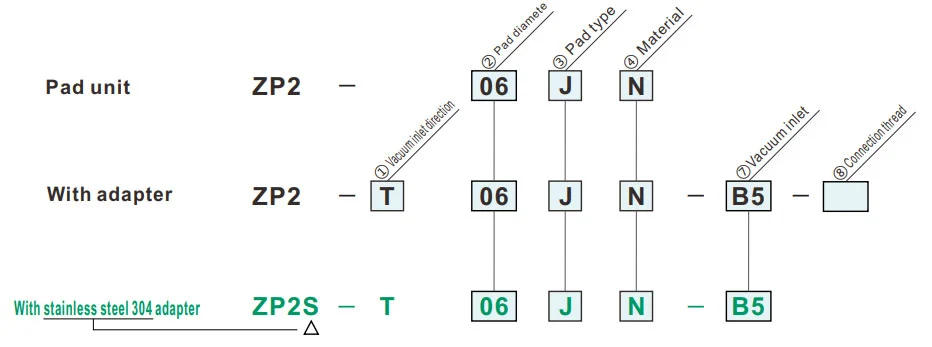

Как да поръчам
- За използване там, където няма място за буфера (тип пружина).
- Заготовки с наклонена адсорбционна повърхност.
- Приложимо за адаптер от серия ZP.
| ①Посока на входа на вакуума | ⑦Вход за вакуум | ⑧Свързваща резба | ||
| T | Вертикална |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Странично |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Диаметър на подложката (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Тип подложка | |
| J | Силфон (2,5-степенен) |
| ⑦Вход за вакуум | |||
| Мъжка резба | A5 | М5 х0,8 | |
| A6 | M6 x1.0 | ||
| Външна резба | B4 | М4 х0,7 | |
| B5 | М5 х0,8 | ||
| Монтаж на шип | U4 | За мека тръба ø4 | М-5АУ-4 |
| N4 | За найлонови тръби ø4 | М-5АН-4 | |
| U6 | За мека тръба ø6 | М-5АУ-6 | |
| N6 | За найлонови тръби ø6 | М-5АН-6 | |
| Поставяне с едно докосване | 04 | ø4 | |
| 06 | ø6 | ||
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
reen символ е персонализирани модели.
| ⑧Свързваща резба | ||
| Мъжка резба | A5 | М5 х0,8 |
| A6 | M6 x1.0 | |
| Външна резба | B4 | М4 х0,7 |
| B5 | М5 х0,8 | |
Размери (mm)
Зеленият символ е персонализирани модели.
J
Силфони
| Модел | øA | øB | øC | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Модел за справка: ZP2-06JN
Монтажни размери на адаптера
ZP2-T
Вертикална
А5, А6
| Модел | A | B | C | D | Адаптирай се | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Модел за справка: ZP2-TB10JGN-A5
ZP2-T
Вертикална
B4, B5
| Модел | A | B | Адаптирай се | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Модел за справка: ZP2-TB15JN-B5

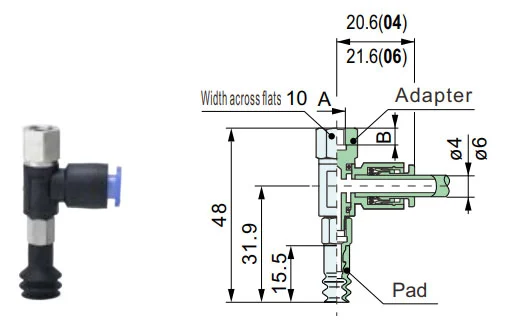

ZP2-R
Странично
А5, А6
| Модел | A | B | C | D | Адаптирай се | ||||||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Модел за справка: ZP2-R06JGN-04-A5 Адаптер за справка: ZPR1-04-A5

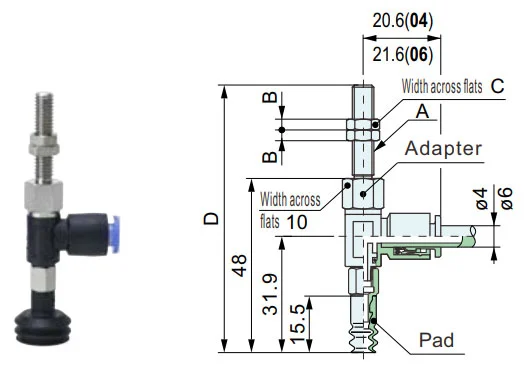

ZP2-R
Странично
B4, B5
| Модел | A | B | Адаптирай се | ||||||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Модел за справка: ZP2-RB10JN-06-B5 Адаптер за справка: ZPR1-06-B5

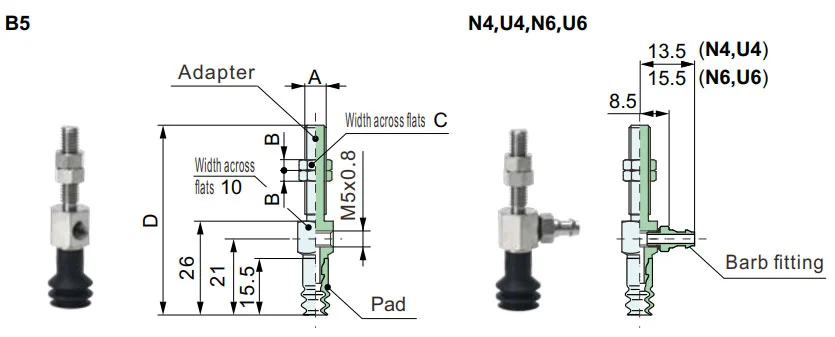

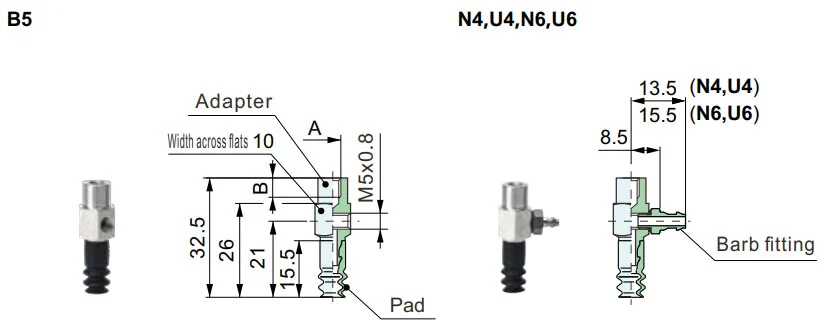

ZP2-Y
Странично
А5, А6
| Модел | A | B | C | D | Адаптирай се | ||||||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Модел за справка: ZP2-YB15JGN-U4-A6 Адаптер за справка: ZPY1-U4-A6
ZP2-Y
Странично
B4, B5
| Модел | A | B | Адаптирай се | ||||||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Модел за справка: ZP2-Y06JS-N4-B4 Адаптер за справка: ZPY1-N4-B4
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
