Силфони със заключващ пръстен Вакуумни вендузи ZP2-J
Устройство със силфонна подложка от серия ZP2
Серия ZP2-T с адаптерни силфонни вакуумни подложки
Серия ZP2-R с адаптерни силфонни вакуумни подложки
Серия ZP2-Y с адаптерни силфонни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

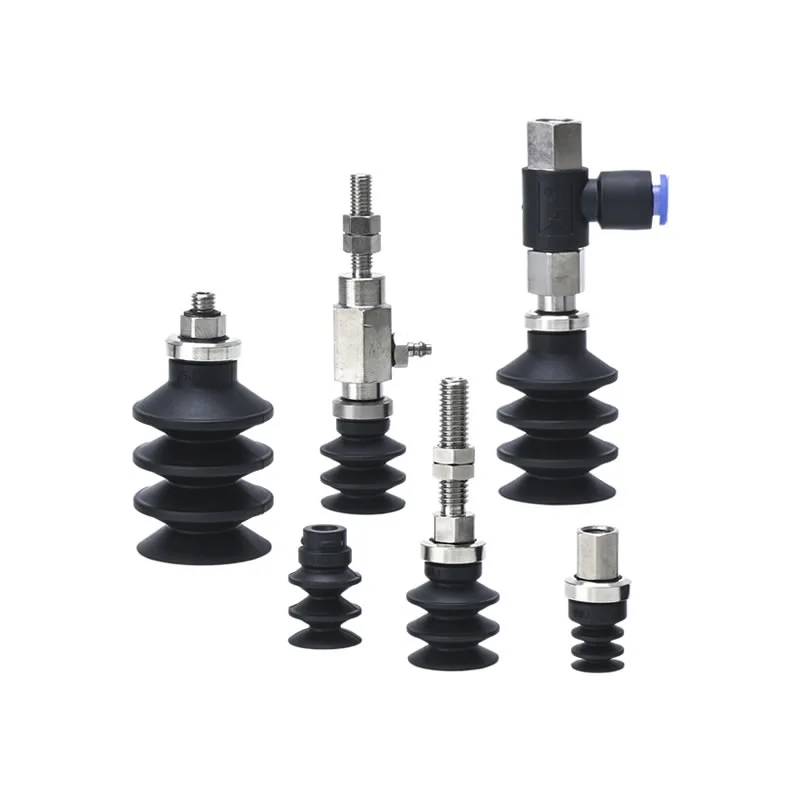

Силфонните вакуумни вендузи със заключващ пръстен ZP2-J са предназначени за системи за автоматизация, позволяващи ефективно и безопасно захващане, повдигане и манипулиране на детайли, особено подходящи за захващане на малки електронни компоненти, шприцовани части и прецизни метални части.
Сигурно боравене:Създава силна вакуумна адхезия върху гладки или леко неравни повърхности.
Компенсация на подравняване:Многостепенните силфони абсорбират разликите във височината и малките отклонения.
Разнообразна интеграция:Работи с роботизирани ръце, конвейери и автоматизирани производствени линии.
Намаляване на въздействието:Опционалните буфери минимизират вибрациите и защитават детайлите.
Какви са основните предимства на тази подложка?
Силфонните вакуумни вендузи със заключващ пръстен ZP2-J са проектирани за прецизност, гъвкавост и надеждна автоматизирана работа. Техният компактен и адаптивен дизайн ги прави идеални за електроника, леене под налягане и малки металообработващи индустрии.

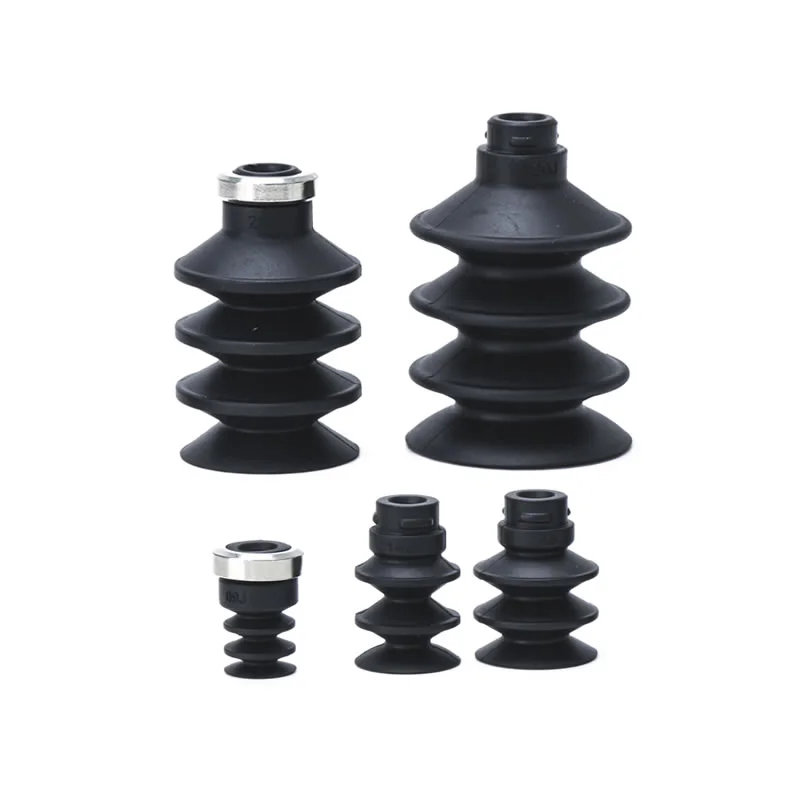

Многостепенни силфони
Предлага се в 2,5-слойна и 3,5-слойна конфигурация
2,5-слоен:φ6mm, φ10mm, φ15mm (без заключващ пръстен)
3,5-слой:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (със заключващ пръстен)
Осигурява висока гъвкавост на вертикалния ход, компенсирайки неравни или наклонени повърхности

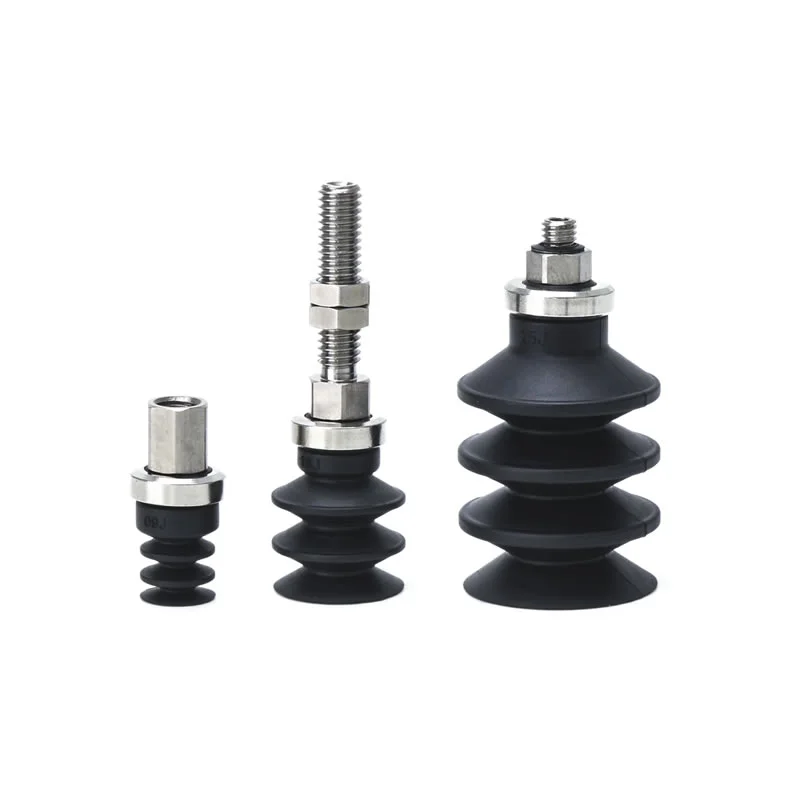

Заключващ пръстен
3,5-слойните модели включват заключващ пръстен за сигурен монтаж
Осигурява надеждна адхезия по време на високоскоростни или повтарящи се операции
Подобрява стабилността на роботизираните ръце и автоматизираните станции за обработка
Универсалност
Работи с малки компоненти, неправилни пластмасови корпуси и прецизни метални части
Може да се интегрира в роботизирани ръце или автоматизирани линии с ограничено пространство
Поддържа множество опции за инсталиране, включително вертикални или странични вакуумни входове
Съвместим с адаптери, буферни скоби и аксесоари от неръждаема стомана за специализирани индустрии

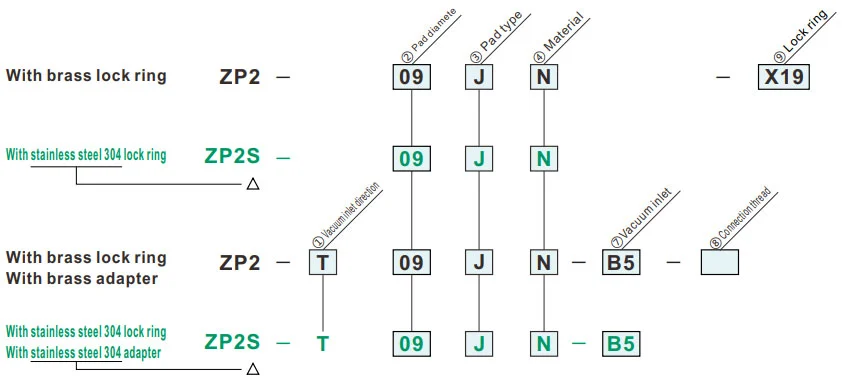

Как да поръчам
- За използване там, където няма място за буфера (тип пружина).
- Заготовки с наклонена адсорбционна повърхност.
- Приложимо за адаптер от серия ZP.
| ③Тип подложка | |
| J | Силфон (2,5/3,5-степенен) |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑨Заключващ пръстен | |
| нула | Със заключващ пръстен |
| X19 | Без заключващ пръстен |
| ①Посока на входа на вакуума |
⑦ ⑧
② Диаметър на подложката (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Вертикална |
|
⑦Вакуумиране | Мъжка резба | AS5 | М5 х0,8 | ● | ● | ||||
| AS6 | M6 x1.0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | М5 х0,8 | ● | — | ||||||||
| A6 | M6 x1.0 | ● | ● | |||||||||
| A8 | M8 x1.0 | — | ● | |||||||||
|
Външна резба | B5 | М5 х0,8 | ● | ● | |||||||
| B6 | M6 x1.0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Странично |

|
Поставяне с едно докосване | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Свързваща резба | Мъжка резба | A5 | М5 х0,8 | ● | — | |||||||
| A6 | M6 x1.0 | ● | ● | |||||||||
| A8 | M8 x1.0 | — | ● | |||||||||
| Външна резба | B5 | М5 х0,8 | ● | ● | ||||||||
| B6 | M6 x1.0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| Y |

|
⑦Вход за вакуум | B5 | М5 х0,8 | ● | ● | ||||||
| Монтаж на шип | U4 | За мека тръба ø4 | ● | ● | ||||||||
| N4 | За найлонови тръби ø4 | ● | ● | |||||||||
| U6 | За мека тръба ø6 | ● | ● | |||||||||
| N6 | За найлонови тръби ø6 | ● | ● | |||||||||
| ⑧Свързваща резба | Мъжка резба | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Външна резба | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

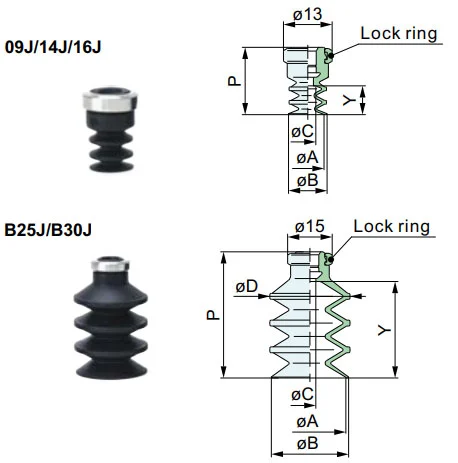

Размери (mm)
Зеленият символ е персонализирани модели.
J
Силфони
| Модел | øA | øB | øC | øD | P | Y | Заключващ пръстен | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Модел за справка: ZP09JGN
Монтажни размери на адаптера
Приложима подложка: 09J/14J/16J
Приложима подложка: B25J/B30J
ZP2-T
Вертикална
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | C | D | Адаптирай се | ||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑦ Вакуум вход |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Модел за справка: ZP2-T14JN-AS5 Адаптер за справка: ZPT2-AS5

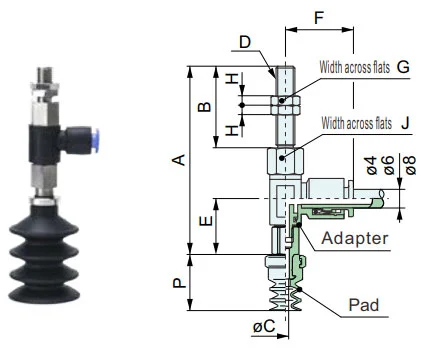

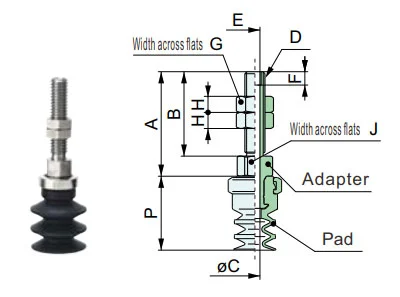

ZP2-T
Вертикална
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | F | G | H | J | Адаптирай се | ||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑦ Вакуум вход |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Модел за справка: ZP2-TB25JS-A6 Адаптер за справка: ZPT3-A6
ZP2-T
Вертикална
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | Адаптирай се | ||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑦ Вакуум вход |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | М5 х0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | М5 х0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Модел за справка: ZPT20BGS-B01 Адаптер за справка: ZPT3-B01

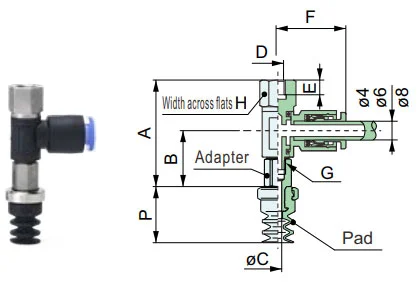

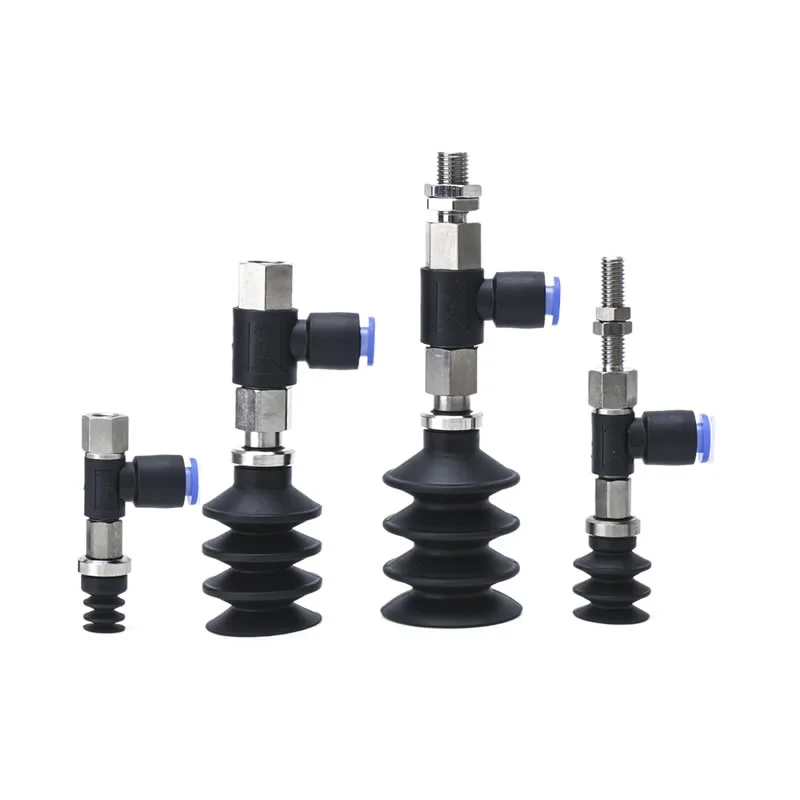

ZP2-R
Странично
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | F | G | H | J | Адаптер | ||||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 ч 06:24.3 ч 08:26.2 ч |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Модел за справка: ZP2-R16JN-04-A6 Адаптер за справка: ZPR2-04-A6
ZP2-R
Странично
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | F | G | H | Адаптер | ||||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 ч 06:24.3 ч 08:26.2 ч |
M8x1.25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1.25 | 8 | B8 | ||||||||||||||
Модел за справка: ZP2-RB25JGS-06-B8 Адаптер за справка: ZPR3-06-B8

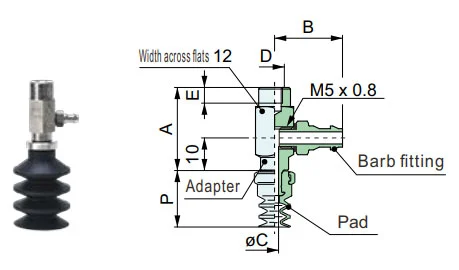

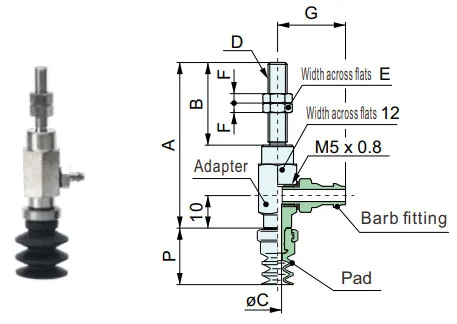

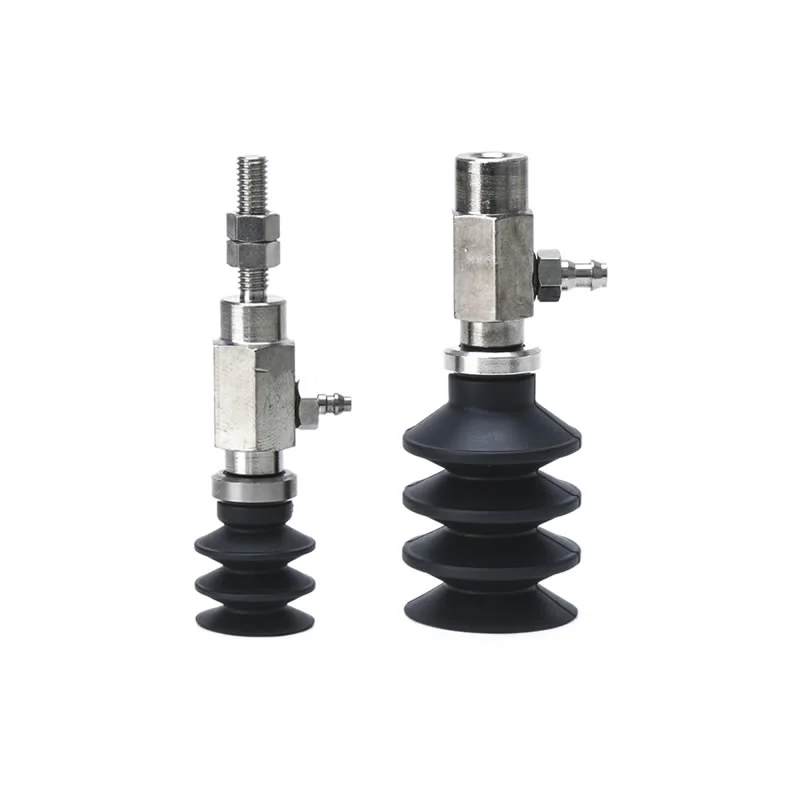

ZP2-Y
Странично
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | F | G | Адаптер | ||||||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4, U4: 14.5 N6,U6:16.5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4, U4: 14.5 N6,U6:16.5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Модел за справка: ZP2-Y16JGN-U4-A5 Адаптер за справка: ZPY2-U4-A5
ZP2-Y
Странично
Размери на подложка
| ②Пад диам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Размери на адаптер
| Модел | A | B | øC | D | E | Адаптер | ||||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4, U4: 14.5 N6,U6:16.5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4, U4: 14.5 N6,U6:16.5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1.25 | 8 | B8 | |||||||||||
Модел за справка: ZP2-Y16JGN-U4-B5 Адаптер за справка: ZPY2-U4-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
Горещи маркери: Духало със заключващ пръстен Вакуумни вендузи ZP2-J, Китай, производител, доставчик, фабрика
Изпратете запитване
Информация за контакт
-
Адрес
Село Xiaruan Baishi Град Yueqing Провинция Zhejiang Китай
-
Тел
-
Електронна поща
За запитвания относно вакуумни вендузи, вакуумни генератори, аксесоари за пневматични компоненти или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
