Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Вакуумни вендузи с висока твърдост ZP2
Като водещ производител в Китай, нашата фабрика предлага персонализирани вакуумни вендузи с висока твърдост ZP2 (Ø150-250 mm) за тежки задачи. Отличаващ се с люлеещ се дизайн за наклонени повърхности и NBR/силикон/антистатични опции, този директен към доставчика инструмент осигурява стабилна абсорбция и смекчаване на удара.
Щракнете и започнете селекцията
》Назад към Информация за продукта

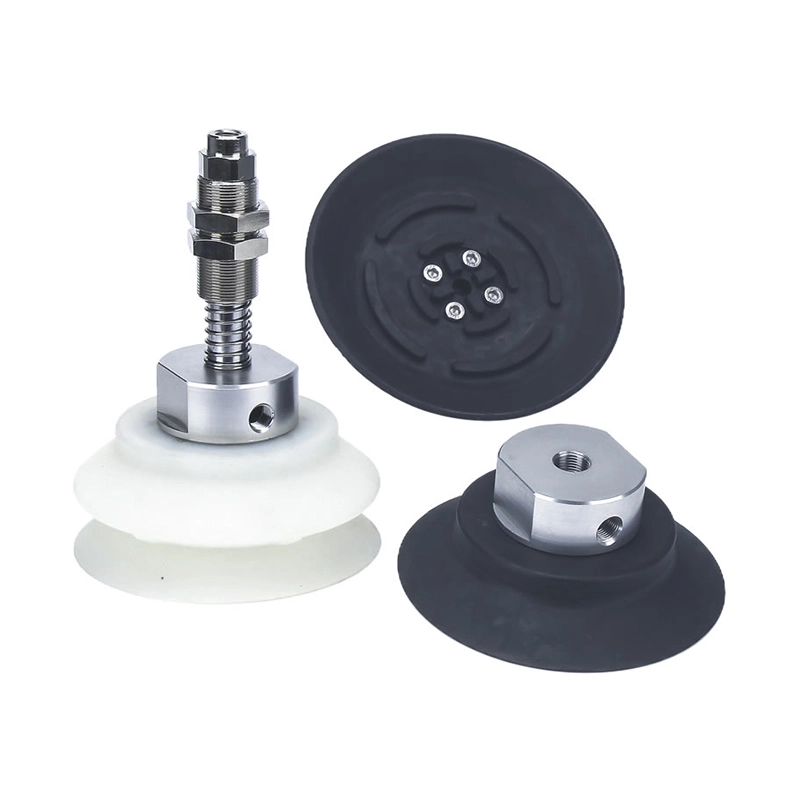

Вакуумни вендузи с висока твърдост ZP2

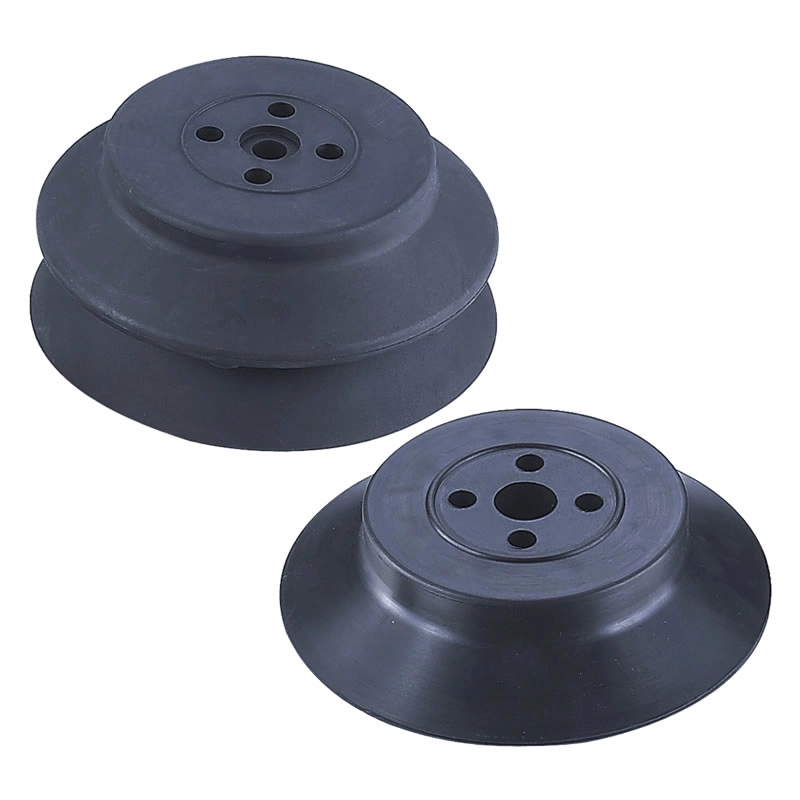

Подложка от серия ZP2 за тежък режим на работа

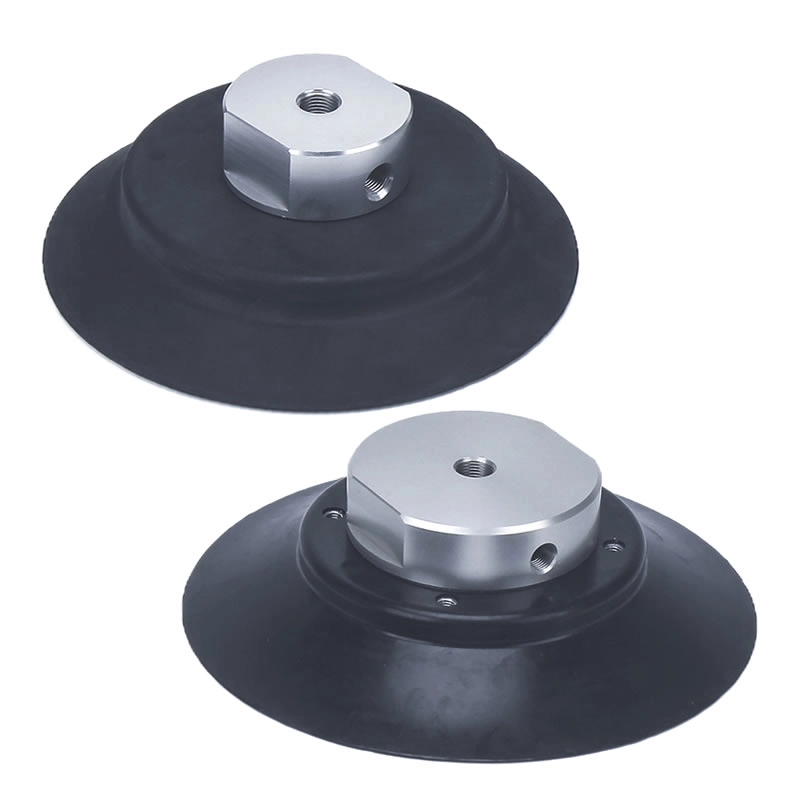

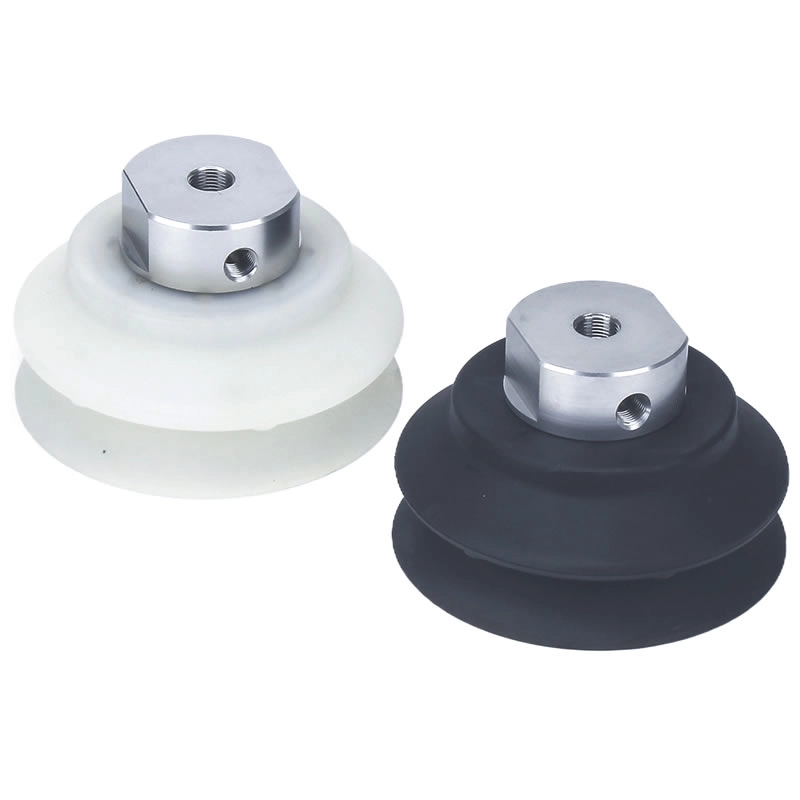

Серия ZP2-T за тежък режим на работа с адаптерни вакуумни подложки

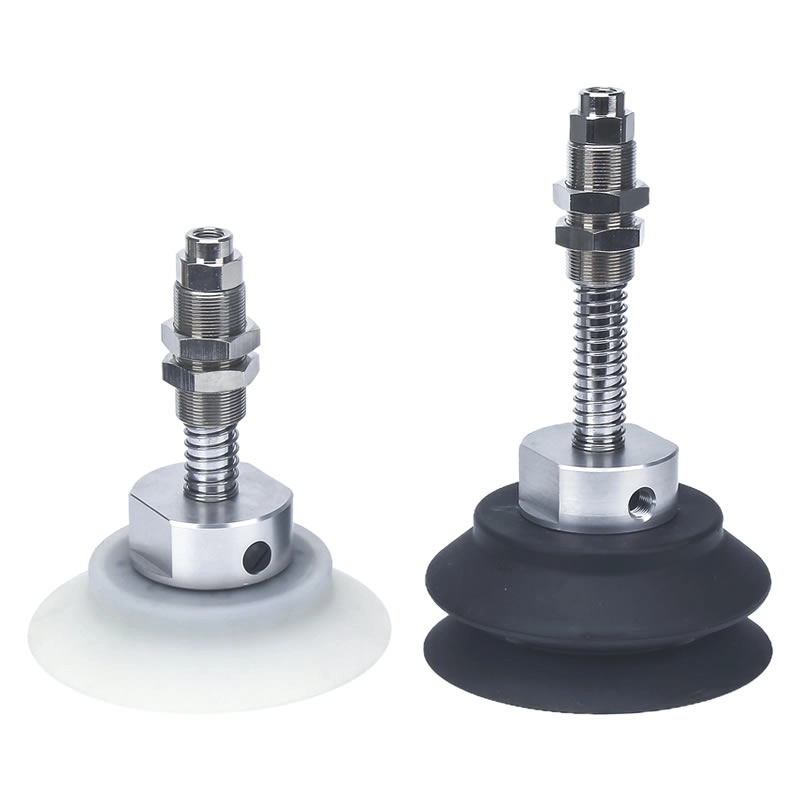

Серия ZP2-T за тежък режим на работа с буферни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Пазарувайте персонализирани вакуумни вендузи с висока твърдост ZP2 от Zhejiang Comma Electric Co., Ltd., която е един от производителите и доставчиците в Китай. ZPT Heavy-duty Vacuum Cup е специализиран инструмент за работа с тежки детайли. Предлага се в множество диаметри (φ150, φ200, φ250), той включва различни материали, включително NBR, силиконова гума, полиуретанова гума, флуорокаучук и EPR. Всеки материал предлага различни свойства като твърдост, работен температурен диапазон и химическа устойчивост, което позволява персонализиран избор въз основа на специфични работни среди и изисквания към детайла. Предлага се във версии с омекотяване и без омекотяване, омекотеният дизайн ефективно смекчава силите на удар по време на контакт с детайла, което го прави идеален за крехки повърхности. Вакуумният изход е ориентиран вертикално, като опциите за монтаж са налични чрез външна или вътрешна резба.
ЧЗВ
Какви размери са налични?
Вакуумните вендузи Commaelec с висока твърдост ZP2 се предлагат в стандартни диаметри: φ40, φ50, φ63, φ80, φ100 и φ125.
По-малки размери: подходящи за по-леки или прецизни части
По-големи размери: осигуряват по-силно засмукване за работа при тежки условия
Фабриката Commaelec поддържа редовни запаси и също така поддържа персонализирани размери за конкретни проекти.
Кога трябва да се сменят?
Подмяната се препоръчва, когато:
Устната показва износване, пукнатини или деформация
Силата на засмукване става нестабилна или намалява
По време на работа възниква често изтичане на въздух
При автоматизацията с висок цикъл редовната проверка е важна. Commaelec използва висококачествени материали (NBR, силикон, PU и др.) за удължаване на експлоатационния живот, но навременната подмяна гарантира безопасност и ефективност.
Работят ли с буфери?
да Вакуумните вендузи с висока твърдост ZP2 могат да бъдат оборудвани с буферни (меки) стойки.
Намалява удара при контакт с детайла
Защитава крехки повърхности като стъкло или материали с покритие
Подобрява точността на позициониране в автоматизирани системи
Commaelec предоставя съвместими буферни скоби и адаптери за гъвкава интеграция.
Какви са типичните приложения?
Тези вендузи се използват широко в:
Роботизирани оръжия и автоматизирани производствени линии
Работа с метални листове, стъклени панели и тежки компоненти
Неравни или леко наклонени повърхности, където се изисква стабилно захващане
Индустрии за литиеви батерии и електроника (с аксесоари от неръждаема стомана)

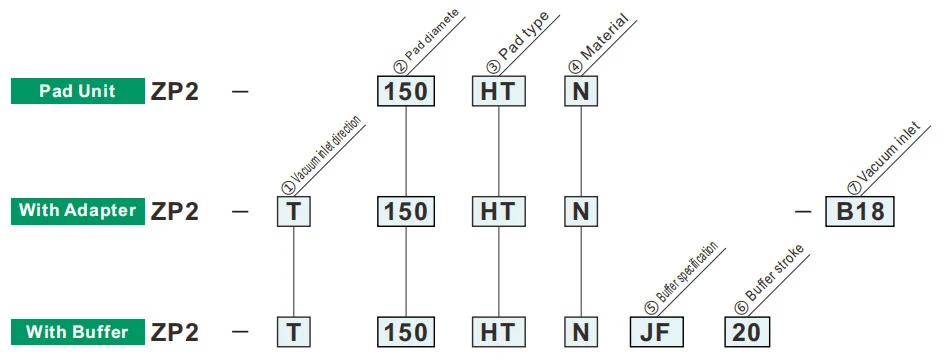

Как да поръчам
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Диаметър на подложката ③Тип подложка (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Тънък плосък с ребро | ● | ● | ● | |
| HB | Тип маншон | ● | - | - | |
| ⑦Вход за вакуум | B16 | М16 х1,5 | ● | ● | - |
| B18 | М18 х1,5 | ● | ● | ● | |
| ⑤Спецификация на буфера | |
| JF | Въртящ се (стомана, с втулка) |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| ⑥Буферен удар | |
| 20 | 20 мм |
| 50 | 50 мм |
| Ход на буфера (mm) | Реактивна сила на пружината [N] | |
| При 0 удар | При пълен ход | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

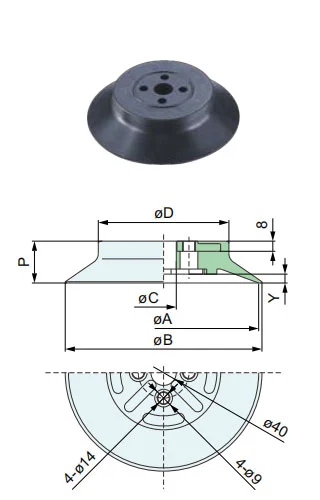

Размери (mm)
HT
Тънък плосък с тип ребро
150 200
| øA | øB | øC | øD | P | Y | ||||
| Модел | ②Пад диам. | ③Тип подложка | ④Материал на подложката | ||||||
| ZP2 | 150 | HT | НС | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Модел за справка: ZP2-150HTN

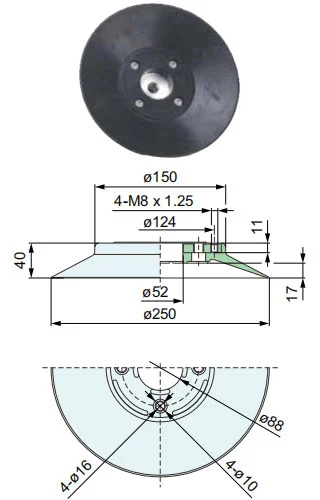

HT
Тънък плосък с тип ребро
250
| Модел | ②Пад диам. | ③Тип подложка | ④Материал на подложката |
| ZP2 | 250 | HT | НС |
Модел за справка: ZP2-250HTS
HT
Тънък плосък с тип ребро
150 200
| Модел | ②Пад диам. | ③Тип подложка | ④Материал на подложката |
| ZP2 | 150 | HB | НС |
Модел за справка: ZP2-150HBS
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
