Вакуумни вендузи с ниско триене за директен монтаж ZP3
Commaelec е професионален производител и доставчик, специализиран във вакуумни вендузи за директен монтаж с ниско триене ZP3 на вакуумни вендузи за директен монтаж с ниско триене. С диаметър от 4 mm до 16 mm, тези компактни устройства са специално проектирани за електронната индустрия. С вграден телескопичен буферен прът, който генерира минимален прах, те са особено подходящи за използване в прецизна електроника, медицински и фармацевтични приложения.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Вакуумни вендузи с ниско триене за директен монтаж ZP3
Серия ZP3-T с буфер с ниско триене Компактна вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

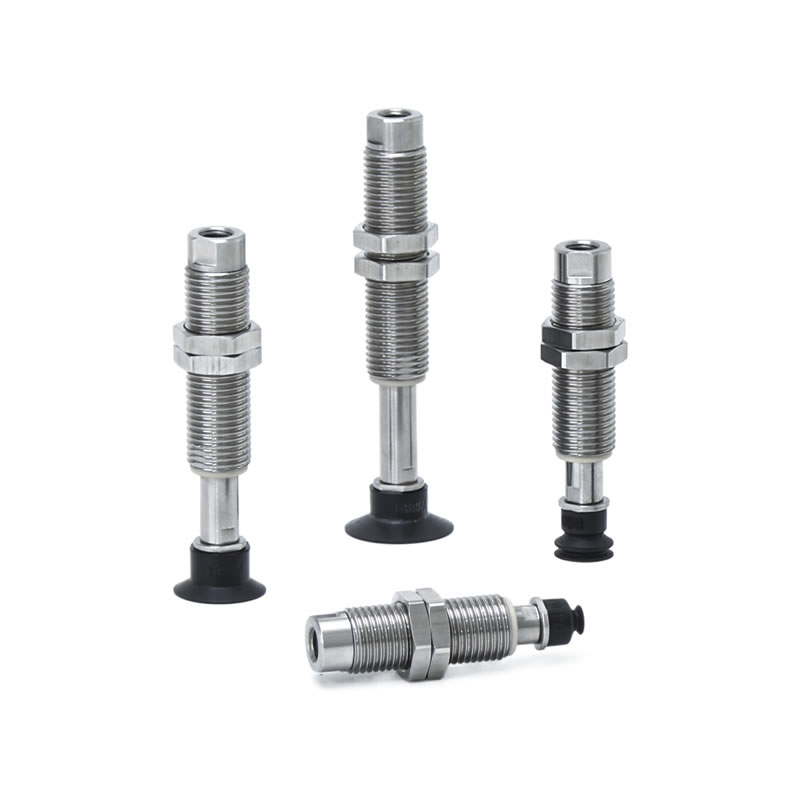

Вакуумните вендузи с ниско триене за директен монтаж ZP3 са компактни, прецизно проектирани вендузи, предназначени за електронната, медицинската и фармацевтичната промишленост. С диаметри, вариращи от 4 мм до 16 мм, тези вакуумни чаши разполагат с вграден телескопичен буферен прът, който минимизира генерирането на прах, осигурявайки безопасно и чисто боравене с деликатни компоненти.
Какво представлява вакуумна вендуза с ниско триене за директен монтаж ZP3?
Специализирана вакуумна подложка с възможност за директен монтаж за автоматизирани системи.
Включва телескопичен буфер с ниско триене, намаляващ износването и замърсяването по време на повтарящи се цикли.
Съвместим с вертикални и странични посоки на входа на вакуума, което позволява гъвкав монтаж в тесни производствени линии.
Предлага се във висококачествена гума, силикон и антистатични материали, с опционални адаптери и аксесоари от изцяло неръждаема стомана за приложения с литиева батерия.
Приложения
Прецизна работа с електроника, като платки и микрочипове.
Медицински и фармацевтичен монтаж, където чистотата и ниското замърсяване са критични.
Интегриране в роботизирани системи за вземане и поставяне и автоматизирани поточни линии.
Боравене с малък хардуер и компоненти на литиева батерия, изискващи минимално генериране на прах.
Предимства
Компактен дизайн с ниско триене минимизира износването, праха и поддръжката.
Висока адаптивност, поддържаща множество ориентации на входа на вакуума и буферни конфигурации.
Вакуумните вендузи за директно монтиране с ниско триене ZP3 са изработени от издръжливи материали — като силикон и гума — за осигуряване на стабилно и дълготрайно засмукване, като по този начин осигуряват удължен експлоатационен живот.
Гъвкави опции с адаптери, буферни скоби и аксесоари от неръждаема стомана за специализирани индустриални нужди.
Рентабилно произведено в Китай производство със зряла технология и стабилна верига за доставки гарантира навременна доставка и висококачествено изпълнение.
Защо да изберете Commaelec?
Надежден производител и доставчик със собствено производство и богат склад.
Разнообразно продуктово портфолио, включващо множество спецификации, форми и опции за материали.
Зряла технология, осигуряваща силна адхезия, стабилност и безопасно боравене с материали.
Ориентирано към клиента обслужване с бърза реакция, персонализиране и техническа поддръжка за безпроблемна интеграция.
Как да поръчам
- Намален брой частици под 1/10 (в сравнение с предишни продукти).
- Медна сплав неупотребявана.
- С ниско триене, нисък шум! Ниво на шум 45dB.
- Плавно движение нагоре и надолу в съответствие с анти-ексцентричната структура.
- Проблемът със заклещен вал според напрежението на тръбата беше решен!
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Диаметър на подложката (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип подложка | |
| UM | Плосък с канал |
| B | Силфони |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Спецификация на буфера | |
| D | Въртящ се (с ниско триене) |
| ⑥ Ход на буфера (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Вход за вакуум | |
| B5 | M5 x 0,8 |
Размери (mm)
Зеленият символ е персонализирани модели.
UM
Плосък с канал
| Модел | A | B | C | D | Буфер | |||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑧ Вакуум вход |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модел за справка: ZP3-T16UMND15-B5
B
Силфони
| Модел | A | B | C | D | Буфер | |||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑧ Вакуум вход |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модел за справка: ZP3-T08BND6-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
| Тип подложка | Диаметър на подложката (mm) | Приложение | Типични повърхности и форми на детайла | |||||||
| Плосък | Махна | Наклонен | Различни височини | Изпъкнал | Мазна | |||||
|
|
|
|
|
|
|||||
| Компактна P реклама | Плосък (U) |
|
ø1,5~ø3,5 | За адсорбция на детайли с равна и недеформирана повърхност | ⚪ | X | X | X | X | X |
| Плосък с жлеб (UM) |
|
ø4~ø16 | За детайл, който има вероятност да се деформира | ⚪ | X | X | X | X | △ | |
| Силфон (B) |
|
ø4~ø16 | За адсорбция на детайли с наклонена повърхност | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
