Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Силфонни 5,5-степенни вакуумни вендузи ZP3P-JT
Каним ви да изберете от нашите фабрични 5,5-степенни вакуумни вакуумни вендузи ZP3P-JT със силфон, налични в диапазон от диаметри, включително 20 mm, 25 mm, 32 mm, 40 mm и 50 mm. Тази серия е специално проектирана за автоматизирани приложения за опаковане на фолио в хранително-вкусовата и медицинската промишленост и също е идеално подходяща за работа с различни гъвкави материали, склонни към деформация. Структурата с 5,5 маншона (акордеон) разполага с вградени вътрешни опорни ребра, които ефективно предотвратяват залепването на стените на вендузата една за друга; освен това, присъщата способност за омекотяване на хода на този дизайн автоматично компенсира несъответствията във височината, възникнали при захващане на материали в торби.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Силфонни 5,5-степенни вакуумни вендузи ZP3P-JT
Серия ZP3P Силфонен 5,5-степенен модул с вакуумна подложка
Серия ZP3P-T с адаптерни силфонни 5,5-степенни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
За какво се използват 5,5-степенните вакуумни вакуумни вендузи ZP3P-JT?

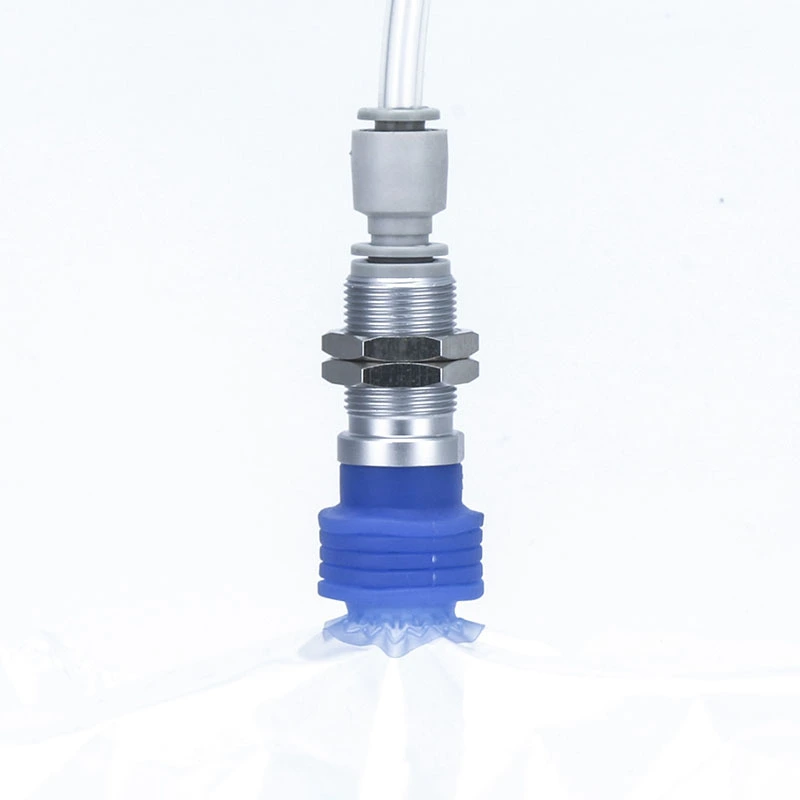

Проектиран за автоматизирана обработка на силно деформируеми филмови опаковки в хранително-вкусовата и медицинската промишленост.
Работи с опаковки за течности/прах, включително торби за напитки, пакети от сосове, торби с мляко на прах и торби с брашно.
Подходящ за тънки филми, етиленови листове, пластмасови листове и други гъвкави материали във високопрецизни автоматизирани системи за вземане и поставяне.
Също така поддържа сценарии за лека промишлена автоматизация със строги хигиенни изисквания.
Основни характеристики на 5,5-степенния силфон
Структура тип акордеон:Силфонните 5,5-степенни вакуумни вендузи ZP3P-JT се отличават с многослоен дизайн на силфони, подсилени с опорни ребра, ефективно предотвратяващи залепването и осигуряващи гладка работа.

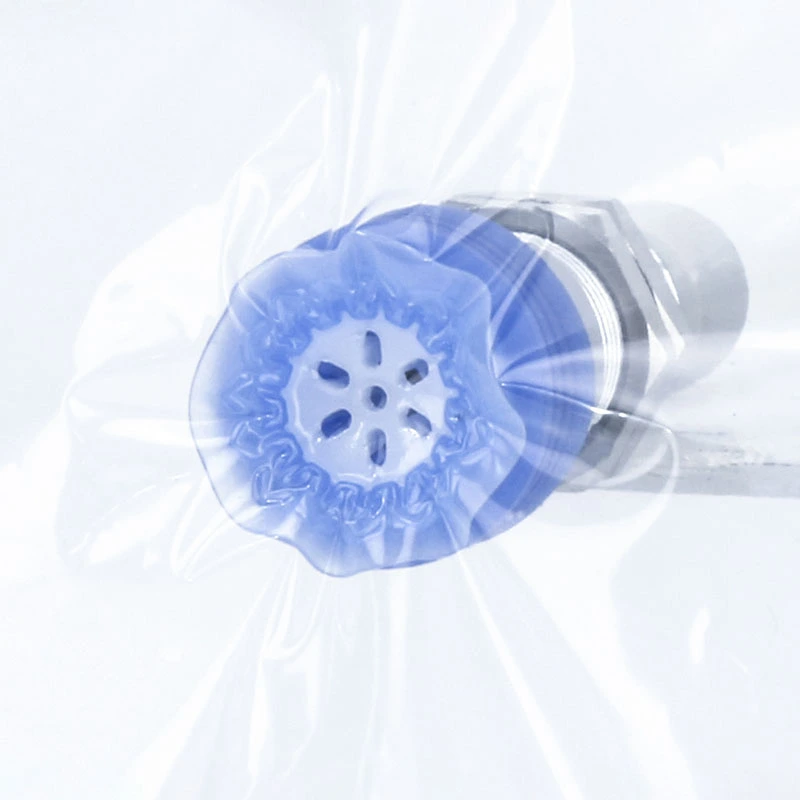

Гъвкава филмова пола:Осигурява плътно уплътнение, намалява течовете и предотвратява бръчките.
Лабиринтни вакуумни канали:Разширете зоната на засмукване и поддържайте вакуумен поток за надеждно захващане.
Прикачен файл за ръководство:Намалява до минимум деформацията на чашата и вибрациите на компонентите по време на работа.
Омекотен ход:Компенсира вариациите във височината на компонентите в торби.
Филтърен екран от неръждаема стомана:Предотвратява навлизането на чужд предмет и позволява лесно почистване.
Материал и конструкция
Изработен от сертифициран от FDA силикон за медицински филми.
Опция със син силикон, подходяща за линии за обработка на храни и козметични опаковки, с възможност за откриване на замърсяване.

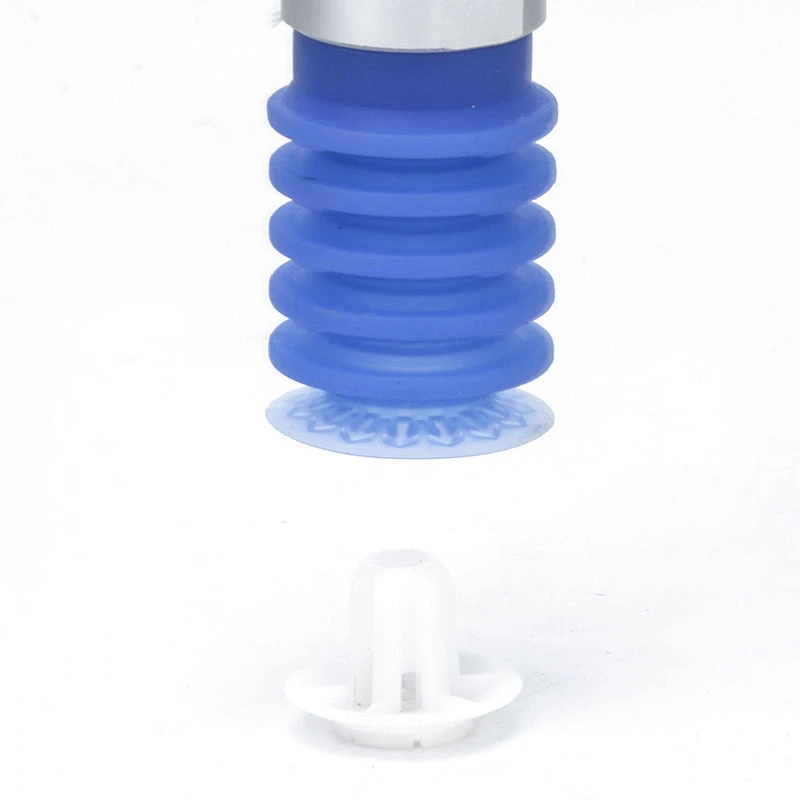

Налични прикачени файлове
Водещи приставки за повишена стабилност.
Допълнителни буфери за намаляване на деформацията.
Еднослойни или многослойни конфигурации въз основа на нуждите на приложението.

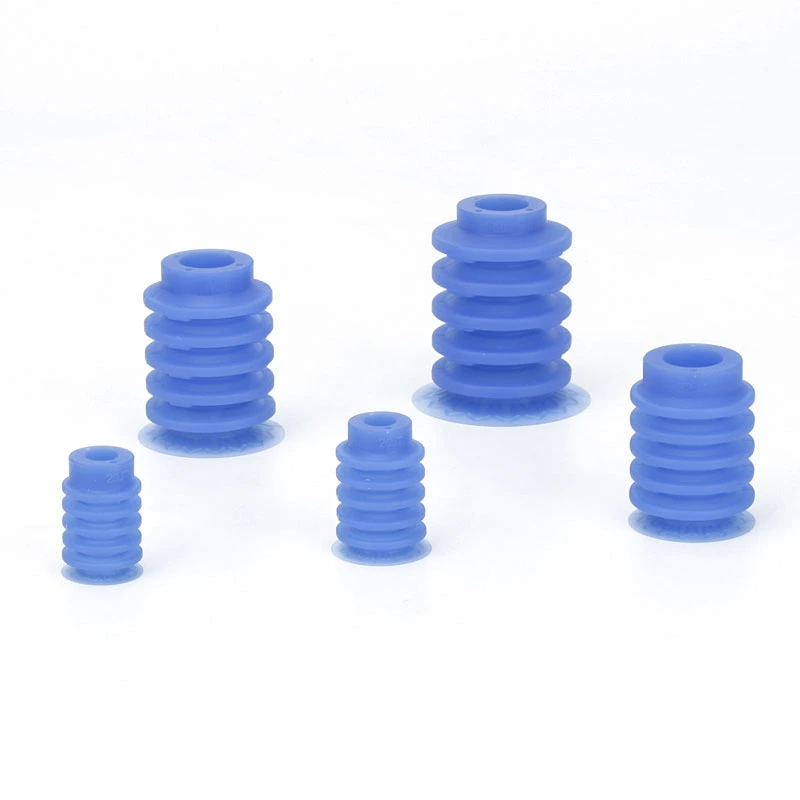

Налични размери
Диаметри:20 мм, 25 мм, 32 мм, 40 мм, 50 мм.
Съвместим с автоматизирани системи за различни промишлени сценарии и сценарии за обработка на детайли.

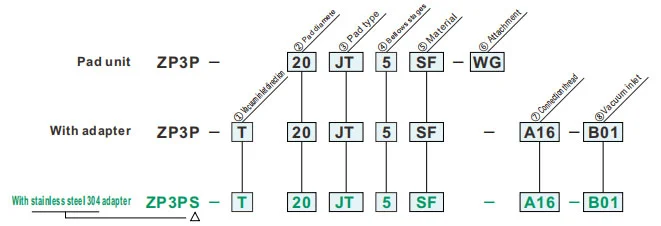

Как да поръчам
- За адсорбционен трансфер на детайли с гъвкаво меко фолио
- Пола от тънко фолио и ребра със специална форма
- Приставка за водач, Ускоряване/забавяне: Адсорбционен трансфер е възможен при 4G
- Синя подложка, лесна за разграничаване на вакуумната подложка по цвят по време на проверка за замърсяване
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Диаметър на подложката (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Тип подложка | |
| JT | Силфонен тип |
| ④Етапи на силфон | |
| 5 | 5.5-етап |
| ⑤Материал | |
| SF | Силиконова гума |
| ⑥Прикачен файл | |
| WG | С прикачен файл |

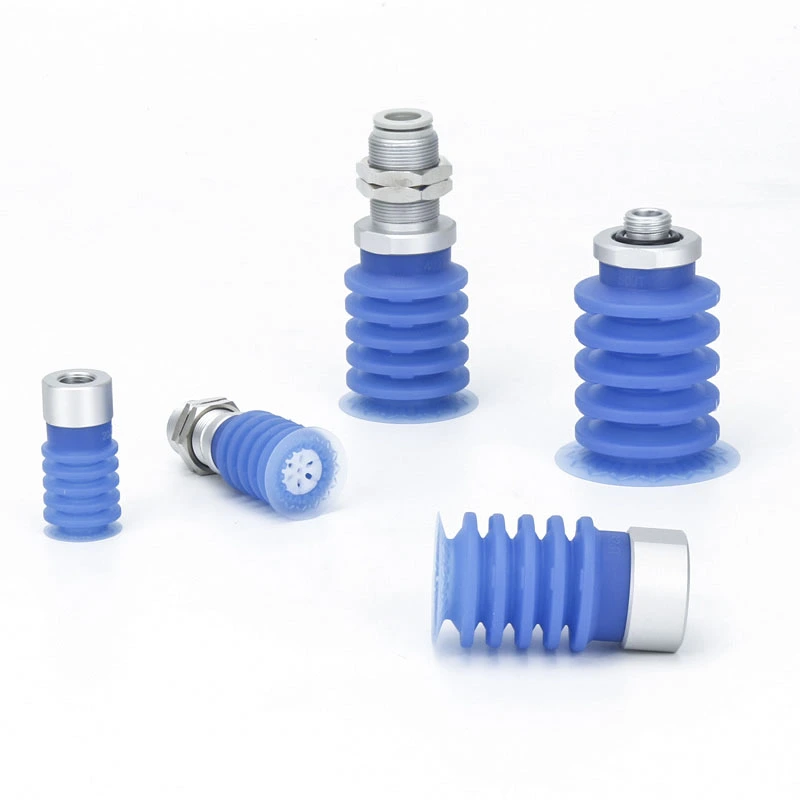

| ⑦Свързваща резба | ⑧Вход за вакуум | Диаметър на подложката | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | нула | - | мъжки резба |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| женски резба |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| мъжки резба |
A16 | M16 x1.0 | женски резба |
B01 | Rc1/8 | ● | - |
| С едно докосване монтиране |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | женски резба |
B02 | 8 мм | - | ● | |
| С едно докосване монтиране |
10 | 10 мм | - | ● | |||
Сменете приставката
Спецификации
| Работен температурен диапазон | - 30 ~ 90 ℃ | |
| Подложка | Материал | Силиконова гума |
| Цвят | Синьо | |
| Твърдост (Shore A:±5°) | A40/S | |
| Прикачен файл | Материал | Синтетична смола |
| Цвят | Бяло | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
