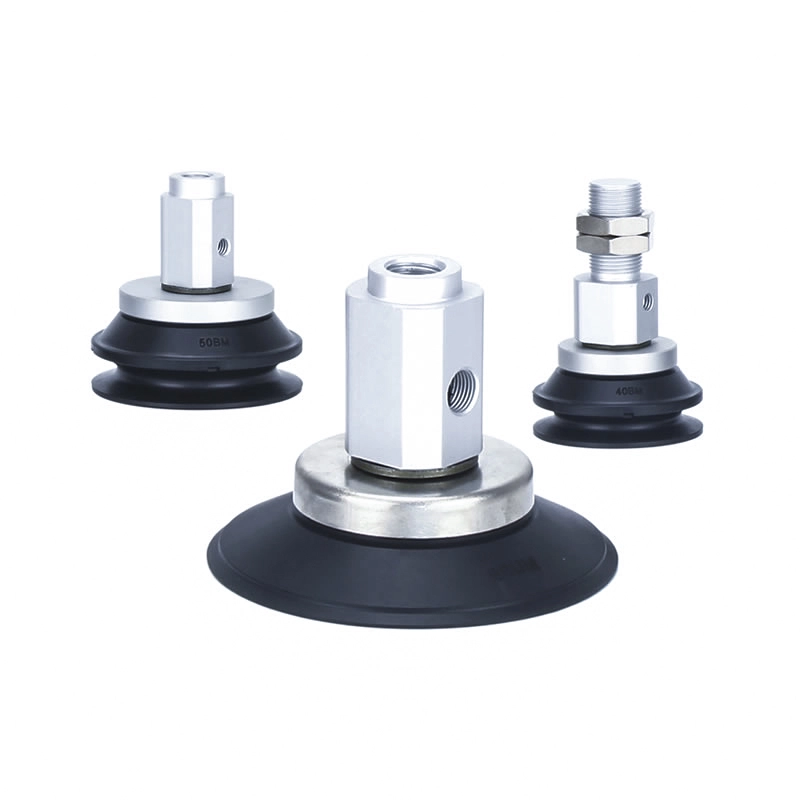

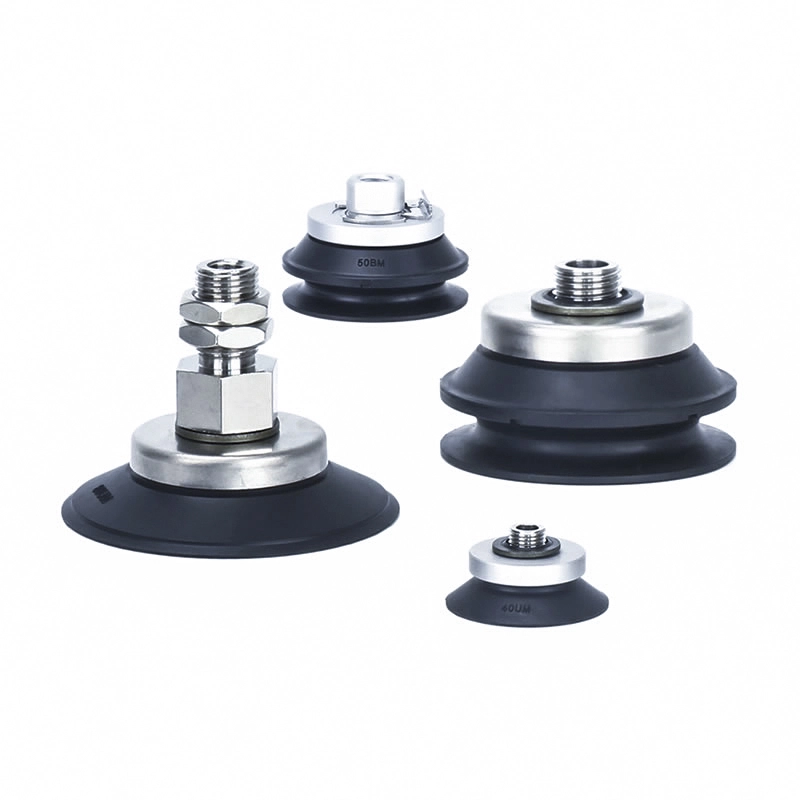

Вакуумни вендузи с висока твърдост ZP3E
Вакуумните вендузи с висока твърдост ZP3E са предназначени за работа с тежки товари на големи или порести детайли. Отличаващи се с набраздена уплътнителна повърхност и акордеонна структура, те осигуряват силна адхезия върху неравни повърхности. Идеални за стъкло, метални листове и опаковки, те осигуряват стабилно захващане, работа без следи и надеждна работа в системи за автоматизация с голям поток. Също така се използва широко в производствени линии в различни индустрии, включително производство на електроника, сглобяване на автомобили и логистично сортиране.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Вакуумни вендузи с висока твърдост ZP3E
Серия ZP3E Вакуумна подложка с висока твърдост
Серия ZP3E-T с адаптерни вакуумни подложки с висока твърдост

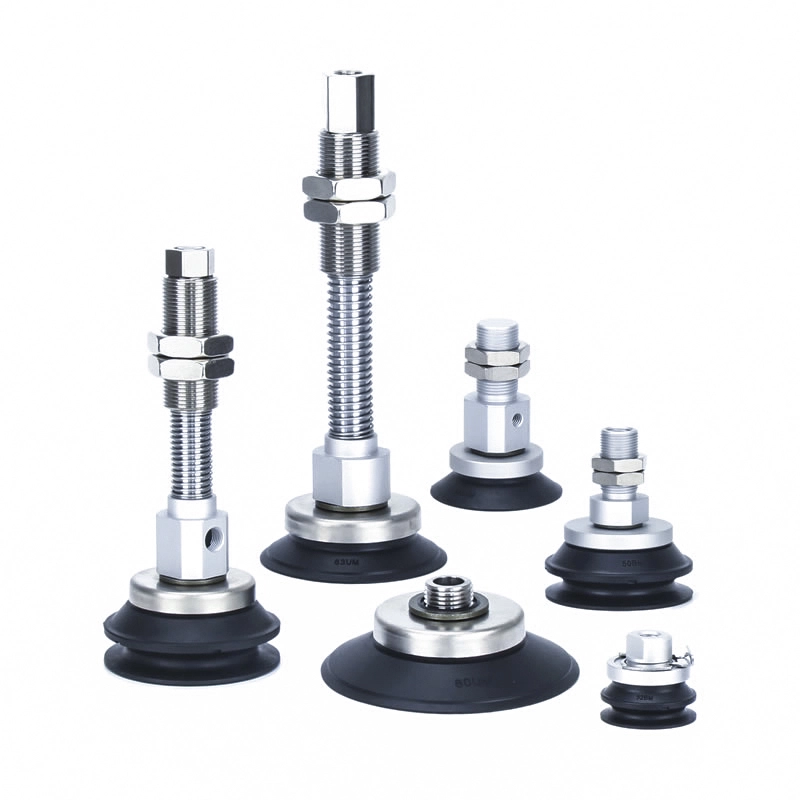

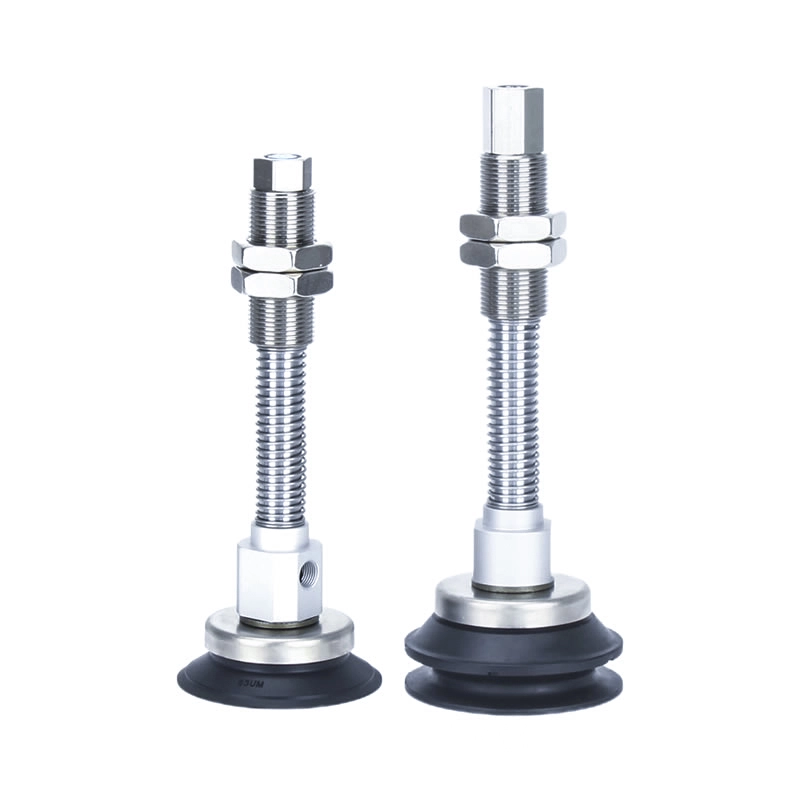

Серия ZP3E-T с буферни вакуумни подложки с висока твърдост
Серия ZP3E-Y с адаптерни вакуумни подложки с висока твърдост
Серия ZP3E-Y с буферни вакуумни подложки с висока твърдост
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Вакуумните вендузи с висока твърдост ZP3E са вакуумни чаши от промишлен клас, предназначени за обработка на детайли с голямо натоварване и голяма площ. Те са идеални за приложения, изискващи силна адхезия, висока херметичност и стабилно захващане, дори върху неравни или леко пропускливи повърхности.
Ключови характеристики
Възможност за работа при тежки условия
Вакуумните вендузи с висока устойчивост ZP3E са проектирани специално за големи и тежки детайли, като картон, стъклени панели и метални листове
Диапазон на диаметъра:32 мм до 125 мм
Предлага се в еднослойни и двуслойни конфигурации
Подобрено уплътняване
Набраздената смукателна повърхност подобрява стабилността на захващане и поддържа вакуум
Уплътнителната структура с форма на акордеон се адаптира към наклонени или неравни повърхности
Осигурява надеждна адхезия дори за извити или неправилни детайли
Оптимизиран за порести материали
Подходящ за картон, картон и други пропускливи материали
Работи ефективно с вакуумни системи с голям поток
Поддържа постоянно засмукване въпреки лекото изтичане на въздух
Гъвкава инсталация
Множество опции за монтаж за различни настройки на автоматизацията
Съвместим с роботизирани ръце и автоматизирани производствени линии
Приложения
Оборудване за индустриална автоматизация
Машини за формиране на хартиени кутии:Транспортирайте и позиционирайте картонени листове
Системи за опаковане:Подреждайте и премествайте тежки кашони и материали
Роботизирана автоматизация:Стабилно захващане и бързо освобождаване в поточните линии
Обработка на детайла
Обработка на стъкло:Боравене без следи от гладки, тежки стъклени панели
Метални и пластмасови листове:Стоманени плочи, алуминиеви листове и дебели пластмасови плоскости
Логистика и складиране:Автоматизирано подреждане на тежки продукти
Предимства на производителността
Структурата с висока твърдост осигурява стабилност при работа с тежък товар.
Дизайнът без следи предпазва чувствителните повърхности - като стъкло - от повреда.
Здравата способност за задържане на вакуума осигурява надеждна работа в взискателни среди.
Вакуумните вендузи с висока твърдост ZP3E са подходящи за използване в електрониката, автомобилната, логистичната и производствената промишленост.
Защо да изберете произведени в Китай вакуумни чаши ZP3E
Рентабилно производство с надеждна производителност
Зряла технология, използваща висококачествен силикон и усъвършенствано вакуумно запечатване
Широка продуктова гама за задоволяване на различни индустриални нужди
Стабилна верига за доставки, осигуряваща бърза и последователна доставка

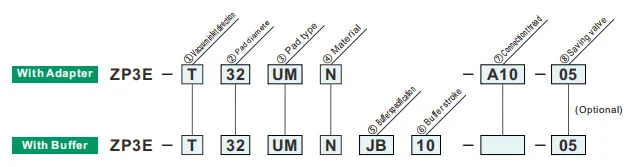

Как да поръчам
| ②Диаметър на подложката (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

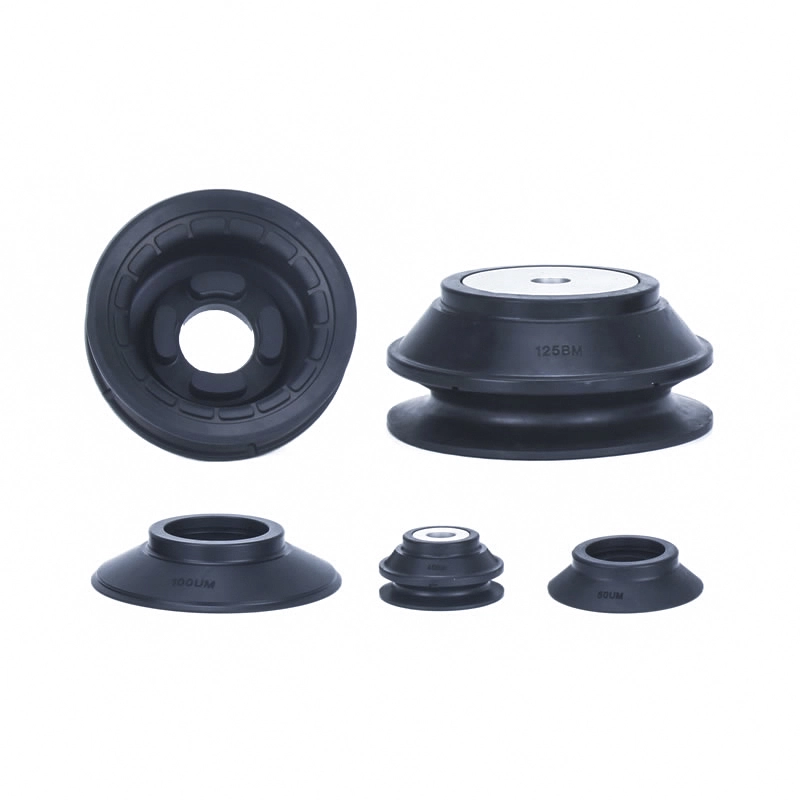

| ③Тип подложка | |
| UM | Плосък тип с жлеб |
| BM | Силфонен тип с ребра и жлеб |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑧Плоча | |
| нула | Без чиния |
| P | С чиния |
|
Модел
②Диаметър на подложката (mm)
|
Плосък тип с жлеб (UM) | Силфонен тип с ребра и жлеб (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Посока на входа на вакуума | |
| T | Вертикална |
| Y | Странично |
| ②Диаметър на подложката (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип подложка | |
| UM | Плосък тип с жлеб |
| BM | Силфонен тип с ребра и жлеб |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑦Вход за вакуум | ZP3E-T /Вертикален | ZP3E-Y /Странично | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Мъжка резба | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | М16 х1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | М16 х1,5 | — | ● | — | ● | |
| Женска резба | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | М10 х1,5 | ● | — | — | — | |
| B12 | М12 х1,75 | — | ● | — | ● | |
| B18 | М18 х1,5 | — | ● | — | — | |
| ⑤Спецификация на буфера | |
| JB | Въртящ се (месинг, с втулка) |
| JF | Въртяща се (стомана, с втулка) |
| KB | Невъртящ се (месинг, с втулка) |
| ⑦Вход за вакуум | A14 | нула | A18 | нула | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Буферен удар | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 мм | ● | ● | ● | ● |
| 20 | 20 мм | ● | — | — | — |
| 25 | 25 мм | — | ● | ● | ● |
| 30 | 30 мм | ● | ● | ● | ● |
| 50 | 50 мм | — | ● | ● | ● |
| 75 | 75 мм | — | ● | ● | ● |
| 100 | 100 мм | — | — | — | ● |
| ⑧Спасителен клапан с фиксиран отвор | |||
| размер (mm) |
Диаметър на подложката | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | справка SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Реактивна сила на пружината
| Резба за свързване | Момент на затягане±5% [N·m] | Ход на буфера (mm) | Реактивна сила на пружината [N] | ||
| Месинг, с втулка (JB/KB) | Стомана, с втулка (JF) | При 0 удар | При пълен ход | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
