Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Вакуумни вендузи без следи ZP3
Вакуумните вендузи без забележки ZP3 от Commaelec са компактни вендузи (φ4–16 mm) с вградени телескопични буфери за минимален прах. Идеални за фотоволтаични панели, полупроводникови пластини, оптични лещи, OLED/LCD панели и медицински компоненти, те предлагат персонализирани опции, гъвкав монтаж, антистатични материали и аксесоари от неръждаема стомана.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Вакуумни вендузи без следи ZP3
Подложка за закрепване от смола без следи от серия ZP3
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

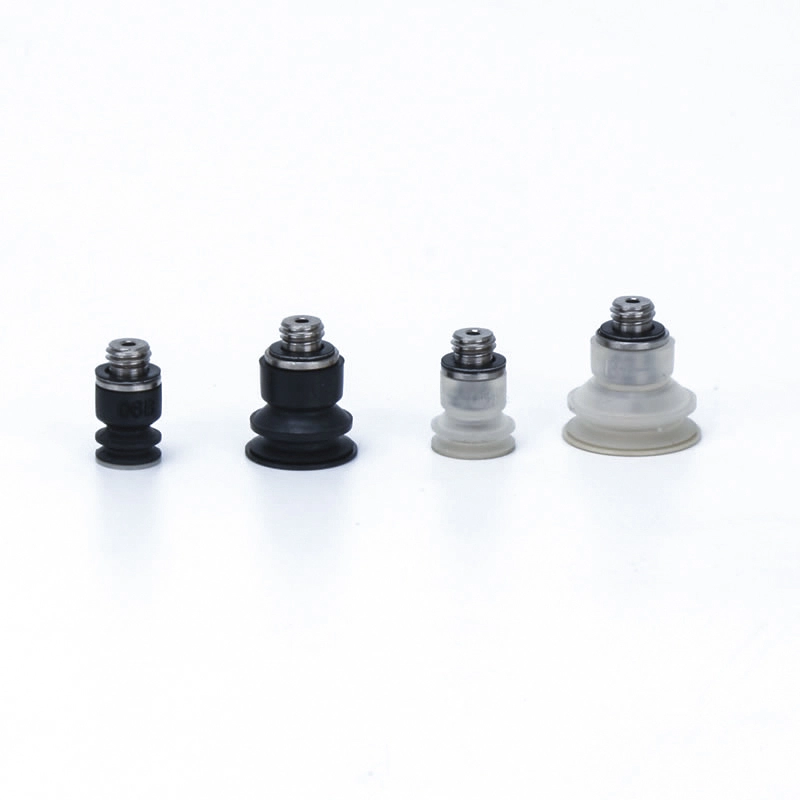

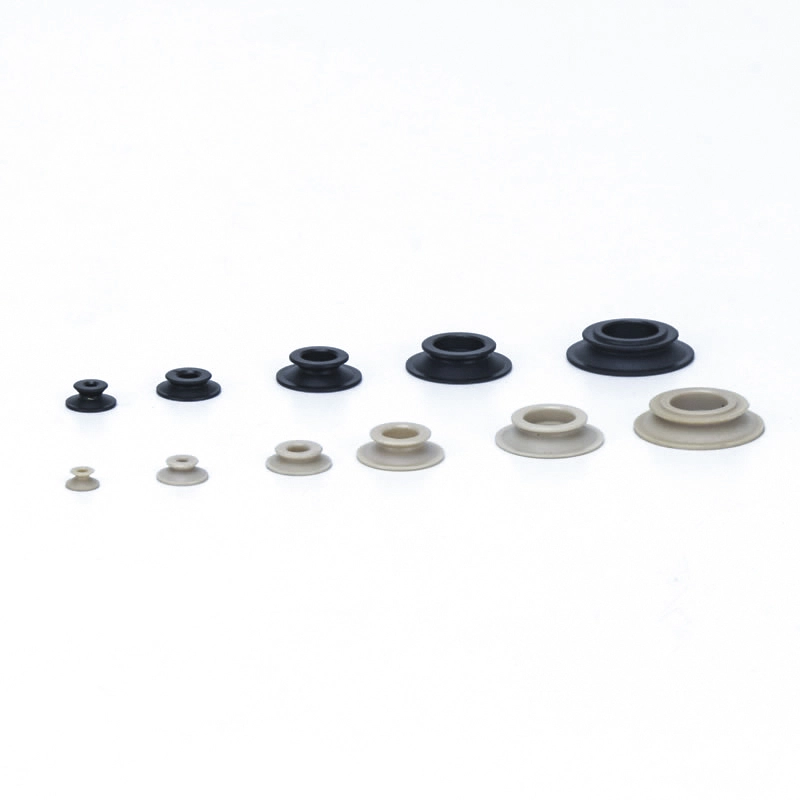

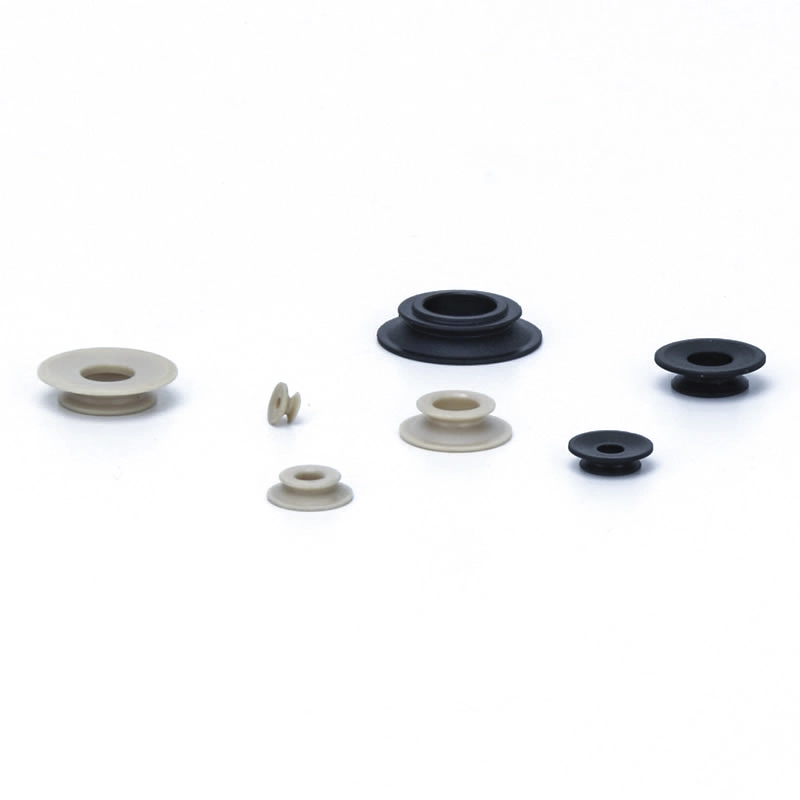

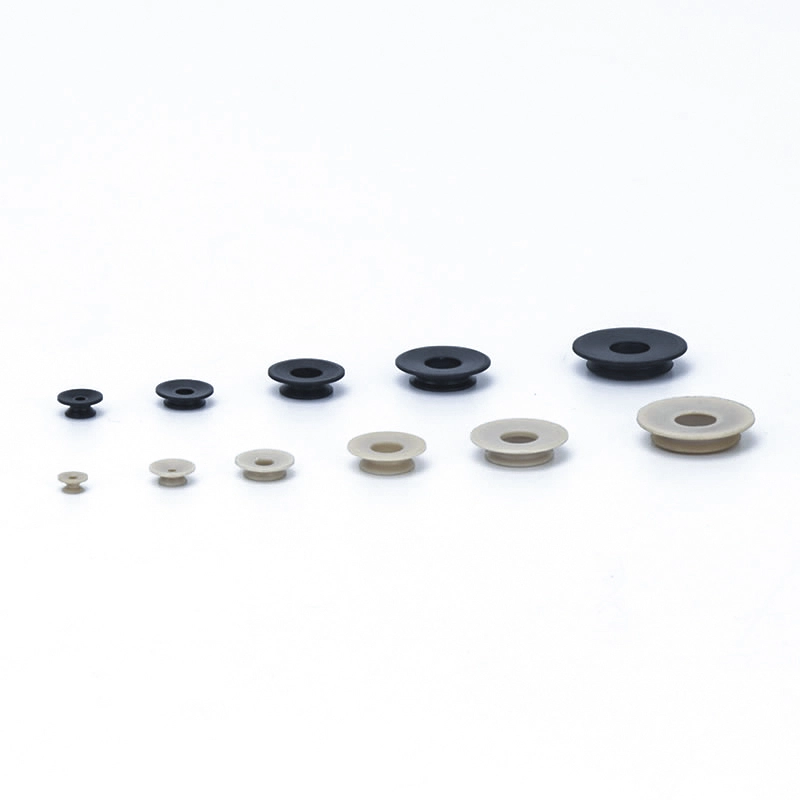

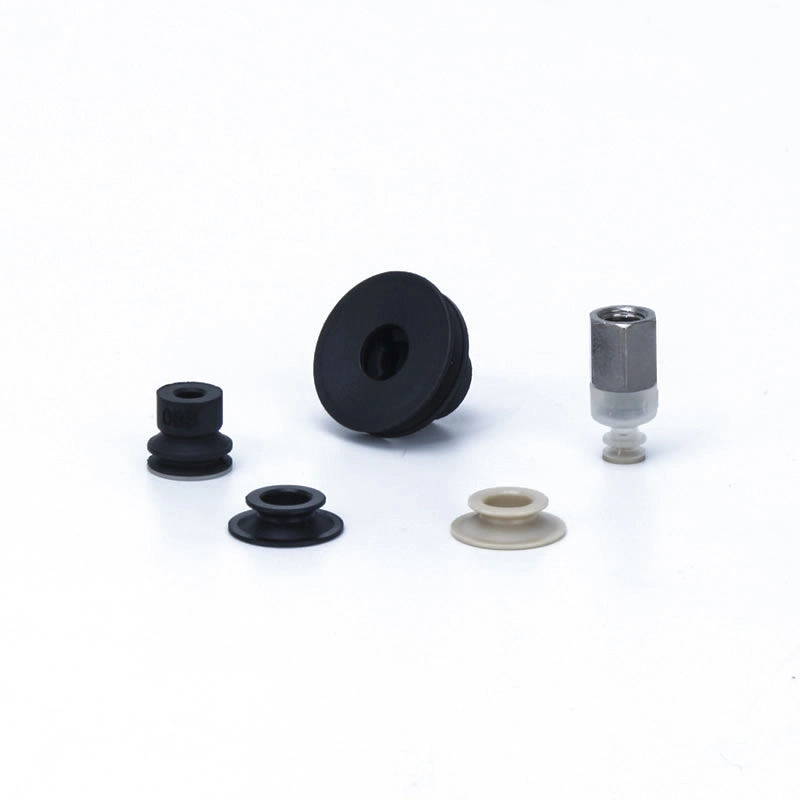

Вакуумните вендузи без следи ZP3 са прецизно проектирани мини вендузи, произведени в Китай, проектирани да се справят с деликатни повърхности, без да причиняват драскотини или следи. Създадени с висококачествен силикон и допълнителни PEEK приставки, те осигуряват надеждна адхезия, минимално генериране на прах и стабилна работа на вакуума. Тези вендузи са идеални за автоматизация в чувствителни индустрии като електроника, фотоволтаици и медицински устройства.
Приложения
Фотоволтаични панели:Сигурен транспорт и монтаж без увреждане на стъклените повърхности.
Полупроводникови пластини (силиций):Прецизно боравене с крехки вафли по време на производството.
Оптични лещи (стъкло/смола):Сигурно захващане за сглобяване на обектива без повърхностни повреди.
Електронни дисплеи (OLED/LCD панели):Пренасяне и поставяне без драскотини.
Компоненти на медицинското устройство:Безопасно боравене с аксесоари за хирургически инструменти или деликатни части.
Ключови характеристики
Дизайн без марки:Предотвратява драскотини или повърхностни повреди по време на работа.
Компактен размер:Предлага се в мини диаметри (4–16 mm), подходящи за тесни пространства.
Висококачествени материали:Вакуумните чаши без следи се предлагат във варианти от силикон и PEEK, предлагащи отлична устойчивост на химикали и топлина.
Минимален прах:Вграденият телескопичен буфер намалява образуването на прах в чувствителни среди.
Гъвкава инсталация:Вертикална или странична ориентация на входа на вакуума; може да включва адаптери или скоби от неръждаема стомана.
Персонализируеми опции:Персонализирани решения за специфични индустриални нужди.
ЧЗВ
Q1: Кои индустрии се възползват най-много от тези вендузи?
О: Електроника, фотоволтаици, оптика, полупроводници и прецизно медицинско производство.
В2: Мога ли да персонализирам размера или материала на вендузата?
О: Да, вакуумни вендузи без забележки ZP3 се предлагат в различни диаметри, силиконови или PEEK материали и допълнителни антистатични или аксесоари от неръждаема стомана.
Q3: Как тези чаши намаляват повърхностните щети?
О: Меките, високоеластични материали и прецизният контрол на вакуумното налягане гарантират, че няма да се появят драскотини или следи по време на повдигане и поставяне.
Как да поръчам
- Върху детайла не остават следи от адсорбция (каучукови съставки).
>Избягва директен контакт между детайла и гумата чрез инсталиране на PEEK приставка към силфонната подложка, за да се предотврати прехвърлянето на гумени съставки. - Идеален за силфонна подложка от серия ZP3 (ø4 до ø16)
| ②Диаметър на подложката (mm) | |
| Символ | Приложима подложка |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Прикрепващ материал | |
| P | PEEK |
| личен лекар | Проводим PEEK |
| M | POM |
| GM | Проводим POM |
- Когато поръчвате с подложка, поставете “*” под номера на частта на подложката, както е показано по-долу. Имайте предвид, че подложката не се доставя със сглобена приставка.
- Когато приставката е направена от проводим PEEK, използвайте проводим материал за подложката.
- Почистете продукта, преди да използвате приставката.
- Този продукт не се почиства след механична обработка. Ако продуктът се използва в състоянието, в което е изпратен, върху детайлите може да остане остатъчен материал. Почистете преди употреба.
- Ако контактът с твърд материал е проблем, не използвайте този продукт.
Размери (mm)
Зеленият символ е персонализирани модели.
K
Приставка за смола
| Модел | øA | øB | øC | D | P | Адаптер подложка не |
||||||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||||||
| ZP3 | 04 | K |
P личен лекар M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Когато приставката е направена от проводим PEEK, използвайте проводим материал за подложката.
Модел за справка: ZP3-08KGP Адаптерна подложка за справка: ZP3-08BGN / ZP3-08BGS
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
| Тип подложка | Диаметър на подложката (mm) | Приложение | Типични повърхности и форми на детайла | |||||||
| Плосък | Махна | Наклонен | Различни височини | Изпъкнал | Мазна | |||||
|
|
|
|
|
|
|||||
| Компактна P реклама | Плосък (U) |
|
ø1,5~ø3,5 | За адсорбция на детайли с равна и недеформирана повърхност | ⚪ | X | X | X | X | X |
| Плосък с жлеб (UM) |
|
ø4~ø16 | За детайл, който има вероятност да се деформира | ⚪ | X | X | X | X | △ | |
| Силфон (B) |
|
ø4~ø16 | За адсорбция на детайли с наклонена повърхност | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
