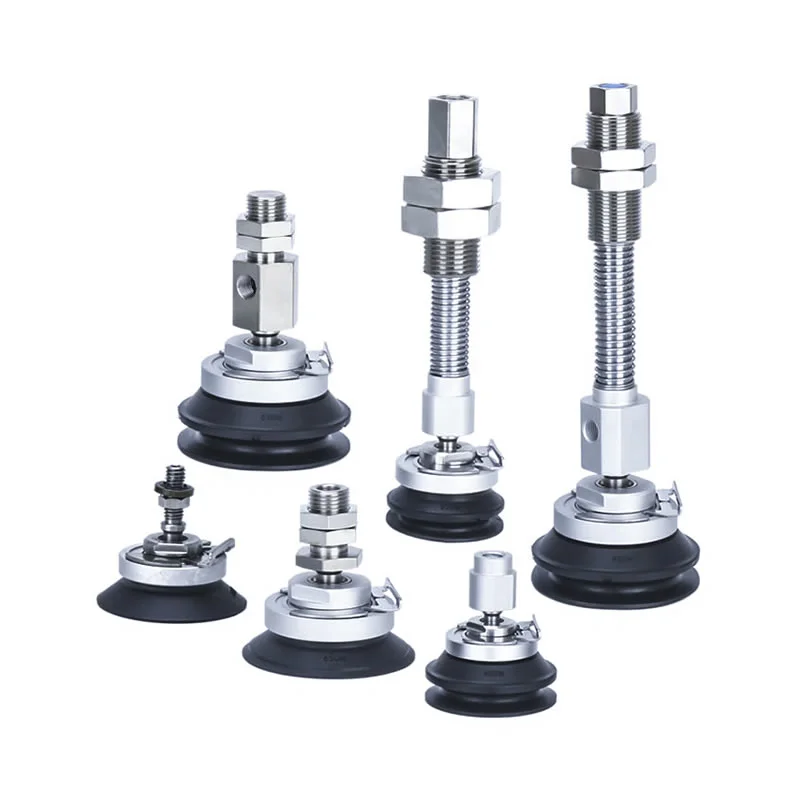

Вакуумни вакуумни вендузи с висока твърдост ZP3E
Вакуумни вакуумни вендузи със сферични шарнири с висока твърдост ZP3E от Китай Commaelec предлагат персонализирани решения за обработка на тежки товари и голяма площ. С набраздена уплътнителна повърхност и дизайн на сферична връзка, те осигуряват стабилна адхезия върху неравни или порести материали. Идеални за стъкло, метални листове и опаковки, те осигуряват надеждна работа без следи в автоматизирани системи.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Вакуумни вакуумни вендузи с висока твърдост ZP3E
Серия ZP3E-TF с адаптер Вакуумни подложки тип сферични шарнири с висока твърдост

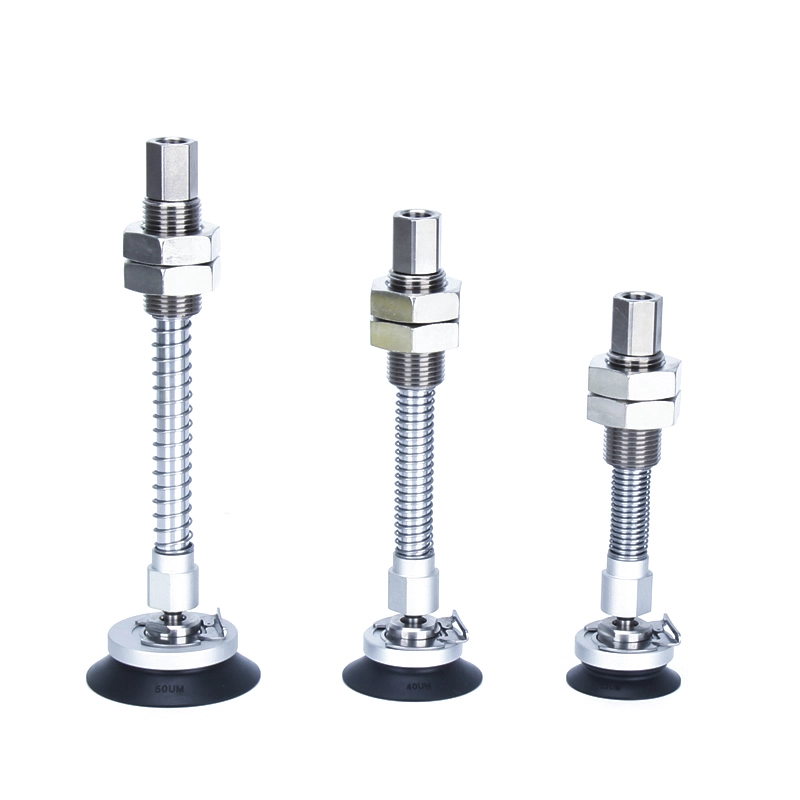

Серия ZP3E-TF с буферни вакуумни подложки тип сферични шарнири с висока твърдост

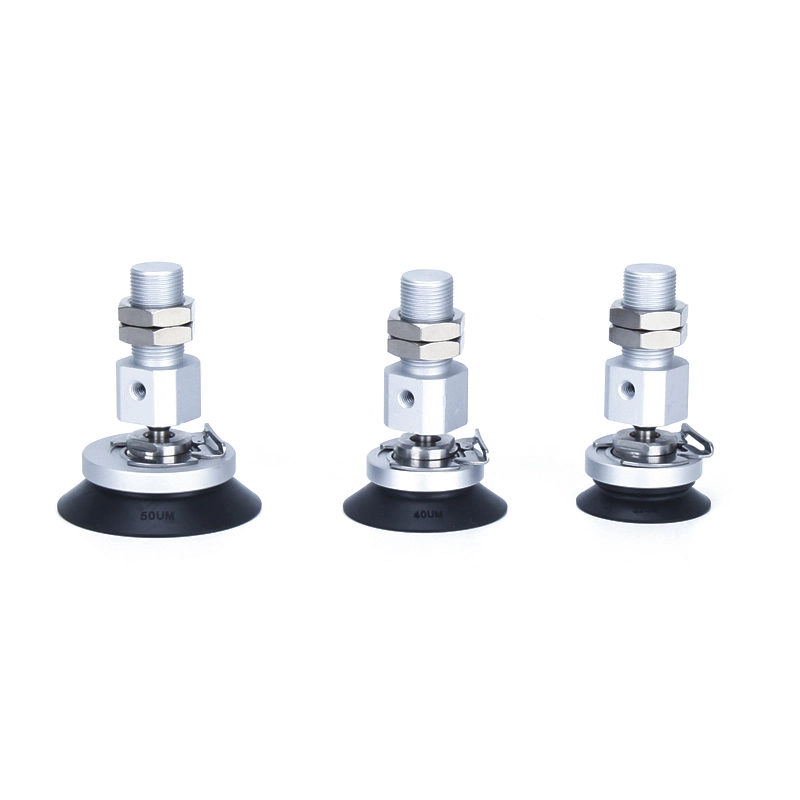

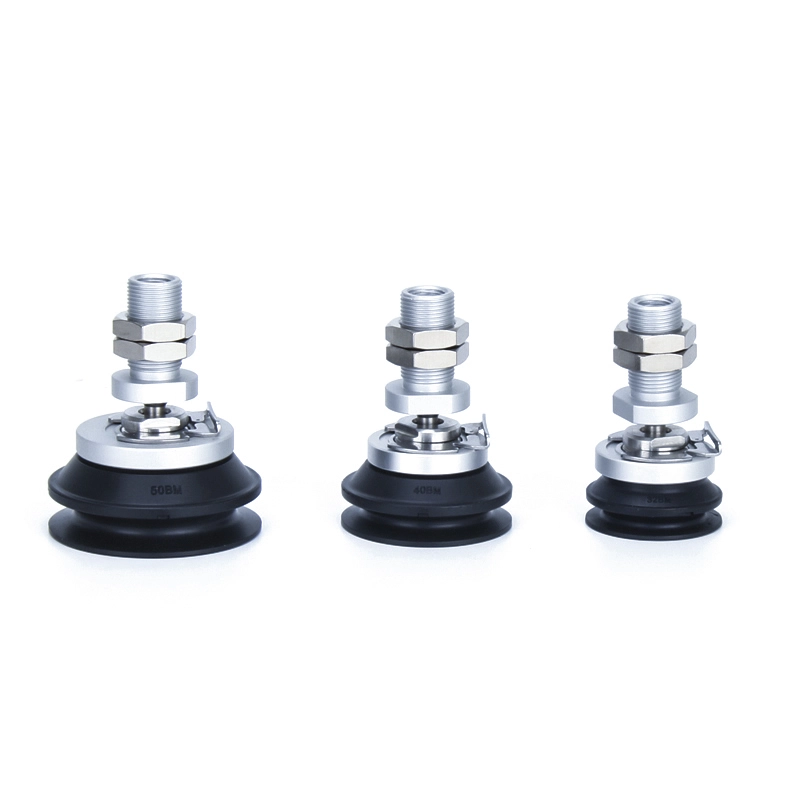

Серия ZP3E-YF с адаптер Вакуумни подложки тип сферични шарнири с висока твърдост

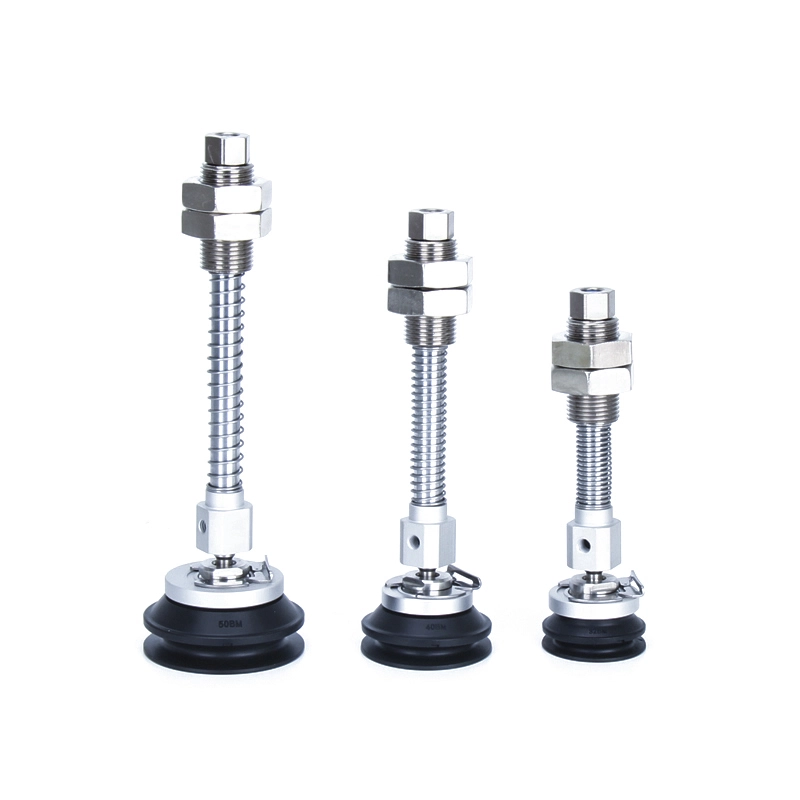

Серия ZP3E-YF с буферни вакуумни подложки тип сферични шарнири с висока твърдост
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Вакуумните вендузи със сферични съединения с висока твърдост ZP3E са вакуумни вендузи от промишлен клас, проектирани специално за работа с тежки, големи или детайли с неправилна повърхност в рамките на автоматизирани системи.
Неговата структура с висока твърдост осигурява стабилно захващане на тежки материали като стъкло, метални листове и картон.
Дизайнът на сферичния шарнир позволява многоъгълно регулиране, което позволява на чашата автоматично да се адаптира към наклонени или неравномерни повърхности.
Набраздената уплътняваща повърхност подобрява възможностите за задържане на вакуума, осигурявайки ефективно засмукване дори при работа с порести материали.
Тази продуктова серия се използва широко в области като роботизирана автоматизация, опаковане, производство на автомобили и обработка на стъкло; той е особено подходящ за приложения с изключително високи изисквания за сила на захващане, стабилност и гъвкавост.
Ключови характеристики
**Висока твърдост и стабилност**
Специално проектирана за детайли с тежка натовареност и голяма повърхност - като стъкло, метални листове и картон - тази серия предлага диапазон на диаметъра, обхващащ от 32 mm до 125 mm, с опции както за еднослойни, така и за двуслойни структури. Повърхността се отличава с набраздена текстура, която ефективно подобрява задържането на вакуума и осигурява стабилност при захващане, дори при работа с порести материали.
**Функционалност на сферичната става**
Включвайки интегрирана шарнирна структура, модулът позволява гъвкаво регулиране под множество ъгли. Той автоматично компенсира наклонени или неравни повърхности на детайла, осигурявайки постоянно уплътняване и надеждна сила на засмукване по време на динамични манипулационни операции.
**Допълнителен механизъм за буфериране**
Може да се добави допълнителен буферен механизъм за абсорбиране на ударните сили, генерирани, когато вендузата влезе в контакт с детайла. Това ефективно предпазва тялото на вендузата и повърхностите на прецизните детайли от повреда. В циклични среди с висока честота тази функция помага да се удължи експлоатационният живот на оборудването и да се подобри цялостната издръжливост.
**Опции за материали**
Вакуумните вендузи за сферични съединения с висока твърдост ZP3E са произведени от висококачествени гумени и силиконови материали, предлагащи отлични възможности за уплътняване и устойчивост на износване. Anti-static materials are available as an option, making the unit suitable for use in electronics manufacturing and cleanroom environments. Освен това, той може да бъде съчетан с фитинги от неръждаема стомана, за да отговори на специфичните изисквания за приложение при производството на литиево-йонни батерии и суровите промишлени условия.
**Разглобяем дизайн**
Отличаващи се с модулна структура, вакуумните вендузи за сферични съединения с висока твърдост ZP3E улесняват лесната рутинна поддръжка и подмяна на компоненти. Това ефективно минимизира времето за престой и намалява дългосрочните оперативни разходи. Освен това, неговите гъвкави опции за конфигуриране му позволяват безпроблемно интегриране в голямо разнообразие от автоматизирани системи.

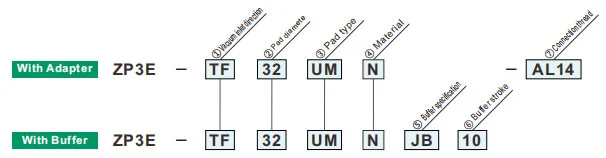

Как да поръчам
| ①Посока на входа на вакуума | |
| TF | Вертикална |
| YF | Странично |
| ②Диаметър на подложката (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Спецификация на буфера | |
| JB | Въртящ се (месинг, с втулка) |
| JF | Въртяща се (стомана, с втулка) |
| ③Тип подложка | |
| UM | Плосък тип с жлеб |
| BM | Силфонен тип с ребра и жлеб |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑥Буферен удар | |
| 10 | 10 мм |
| 25 | 25 мм |
| 30 | 30 мм |
| 50 | 50 мм |
| 75 | 75 мм |
| 100 | 100 мм |
| ⑦Вход за вакуум | ZP3E-T /Вертикален | ZP3E-Y /Странично | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Мъжка резба | AL6 | M6 x1 | ● | — | — | — |
| AL12 | М12 х1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | М16 х1,5 | — | ● | — | ● | |
| женски | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | М12 х1,75 | — | ● | — | ● | |
Реактивна сила на пружината
| Диаметър на подложката (mm) |
Момент на затягане ±5% [N·m] | Ход на буфера (mm) | Реактивна сила на пружината [N] | ||
| Месинг, с втулка (JB) | Стомана, с втулка (JF) | При 0 удар | При пълен ход | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
