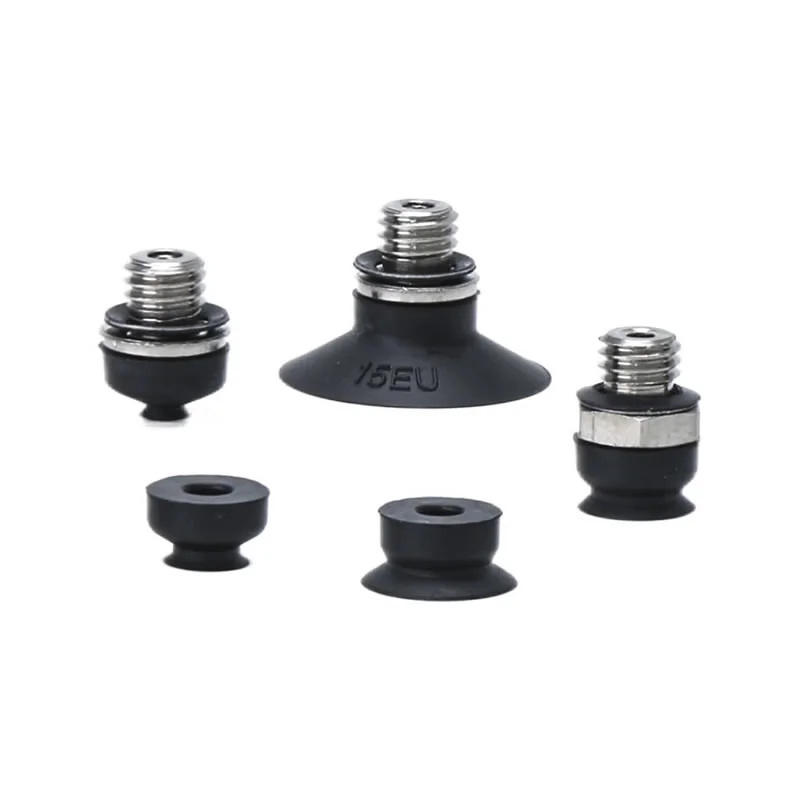

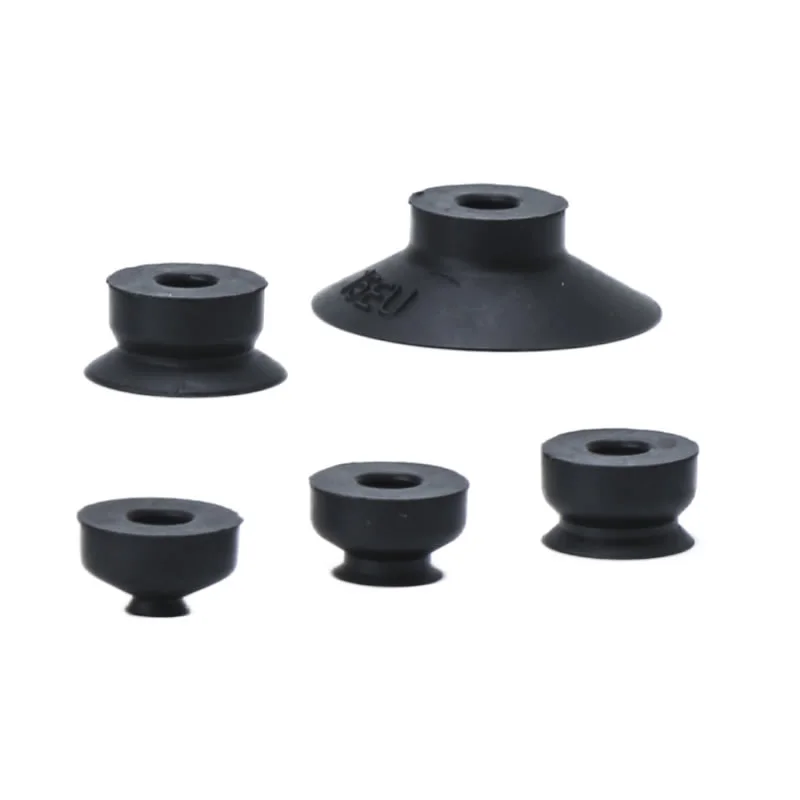

Къси вакуумни вендузи ZP2-EU
Като водещ производител в Китай, нашата фабрика предлага персонализирани къси вакуумни вендузи ZP2-EU (диаметър ø2–15 mm). С ултратънък, плосък профил, тази серия е специално проектирана за използване в затворени пространства. Използвайки висококачествен антистатичен силиконов материал, Commaelec предоставя професионално решение, което осигурява стабилно засмукване без гънки. Поддържаме готов запас от спецификации на резба A5/H5 и фитинги от неръждаема стомана, което прави тази серия идеален избор за приложения в производството на електроника и линии за производство на литиево-йонни батерии.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Къси вакуумни вендузи ZP2-EU
Вакуумна подложка от серия ZP2
Серия ZP2-T с адаптер, къса вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Късите вакуумни вендузи ZP2-EU се произвеждат от Zhejiang Comma Electric Co., Ltd.; ние сме един от водещите производители и доставчици в Китай. ZP2 EU нископрофилна плоска вендуза има характеристиките на малък обем и стабилна адсорбция.
Характеристики на продукта:Тази компактна вендуза разполага с нисък профил за пестящ място дизайн, идеален за тесни пространства. Неговата плоска повърхност осигурява плътно прилягане към повърхностите на обработвания детайл, осигурявайки стабилна адхезия, като същевременно ефективно предотвратява деформация по време на работа, което го прави идеален за прецизна работа. Избрани модели включват антистатични способности, отговарящи на оперативните изисквания на чувствителни среди като електронната индустрия.
Спецификации:Късите вакуумни вендузи ZP2-EU се предлагат в различни диаметри, включително φ2, φ4, φ6, φ8 и φ15.
Материали на вендузата:Често използваните материали включват нитрилен каучук (NNBR), вносен силикон и антистатичен силиконов каучук, като всеки материал е пригоден за специфични работни среди и изисквания към частите.
Опции за свързване:Предлага се в различни видове, включително външни резби (A5) и външни резби (H5).
ЧЗВ
Какви са наличните размери?
Късите вакуумни вендузи ZP2-EU обикновено се предлагат в стандартни диаметри като φ40, φ50, φ63, φ80, φ100 и φ125.
По-малки размери: подходящи за компактно оборудване и леки части
По-големи размери: осигуряват по-силно засмукване за по-големи детайли
Фабриката Comma поддържа стабилни запаси и също така поддържа персонализирани размери въз основа на изискванията на проекта.
Какво е "Къс тип"?
„Късият тип“ се отнася до нископрофилна, компактна структура:
Намалена обща височина за инсталации с ограничено пространство
По-бърза реакция при високоскоростни системи за вземане и поставяне
По-добра стабилност при монтиране в тесни роботизирани или автоматизирани настройки
Този дизайн е особено полезен, когато мястото за инсталиране е ограничено, но производителността не може да бъде компрометирана.
Каква е разликата между EU и другите типове ZP2?
ZP2-EU (къс тип): по-компактен, оптимизиран за оборудване в европейски стил и спестяващи място оформления
Стандартен ZP2: с по-общо предназначение, с по-широки структурни конфигурации
Типът EU често се фокусира върху компактност, стандартизирани интерфейси и бърза интеграция
Comma гарантира съвместимост и постоянно качество в различни конфигурации, за да отговори на различни пазарни нужди.
Как се монтират?
Късите вакуумни вендузи ZP2-EU поддържат гъвкави опции за монтаж:
Връзки с вътрешна или външна резба
Съвместим с адаптери и буферни скоби
Опции за вертикален или страничен вакуумен порт
Защо да изберете Comma?
Силни възможности за научноизследователска и развойна дейност:Професионален екип поддържа персонализирани решения за различни нужди от автоматизация
Доставка на едно гише:Широката продуктова гама опростява доставката и системната интеграция
Гъвкаво персонализиране:Размерите, материалите и структурата на късите вакуумни вендузи ZP2-EU могат да бъдат персонализирани според вашите специфични изисквания.
Бърза реакция:Бърза техническа поддръжка и доставка от доверен

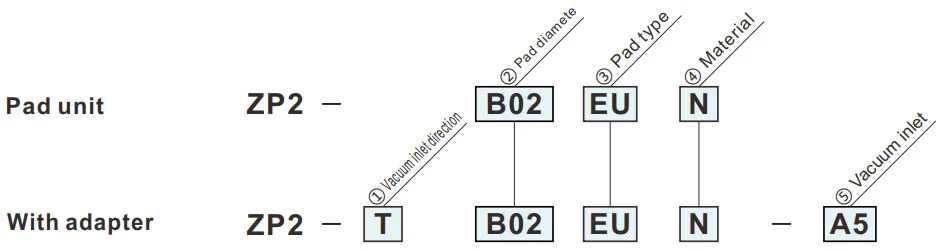

Как да поръчам
- Спестяване на пространство във височина.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ③Тип подложка | |
| ЕС | Плосък тип |
| ②Диаметър на подложката (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Вакуумен вход | |
| A5 | M5x0,8 (Шестоъгълник O.D.) |
| H5 | M5x0,8 (Шестоъгълна глава с гнездо) |
Размери (mm)
Зеленият символ е персонализирани модели.
ЕС
Плосък тип
| Модел | øA | øB | øC | D | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||||
| ZP2 | B02 | ЕС |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Модел за справка: ZP2-B02EUS

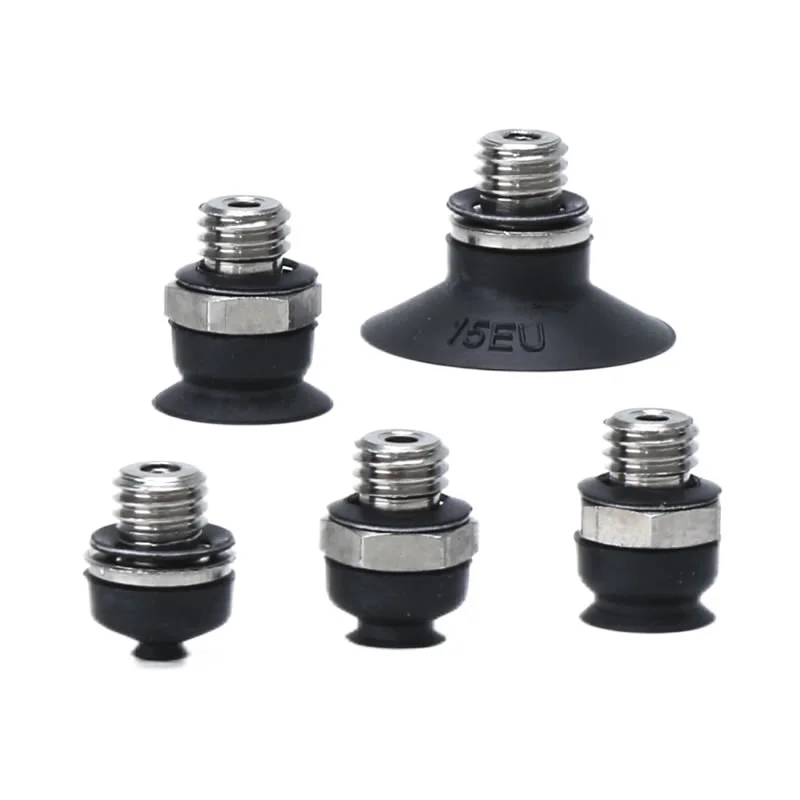

Монтажни размери на адаптера
ZP2-T
Вертикална
A5
| Модел | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||||||||
| ZP2 | T | B02 | ЕС |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Модел за справка: ZP2-TB06EUGS-A5
ZP2-T
Вертикална
H5
| Модел | øA | øB | øC | D | E | Y | Адаптер | |||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||||||||
| ZP2 | T | B02 | ЕС |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Модел за справка: ZP2-TB06EUGS-H5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
