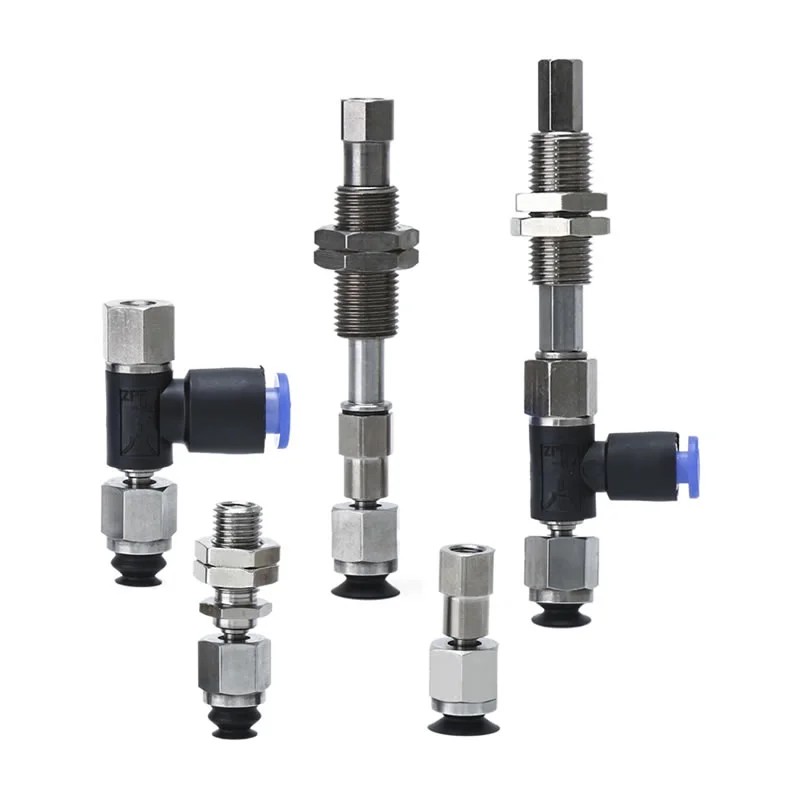

Вакуумни вендузи за сферични шарнири ZP2-J

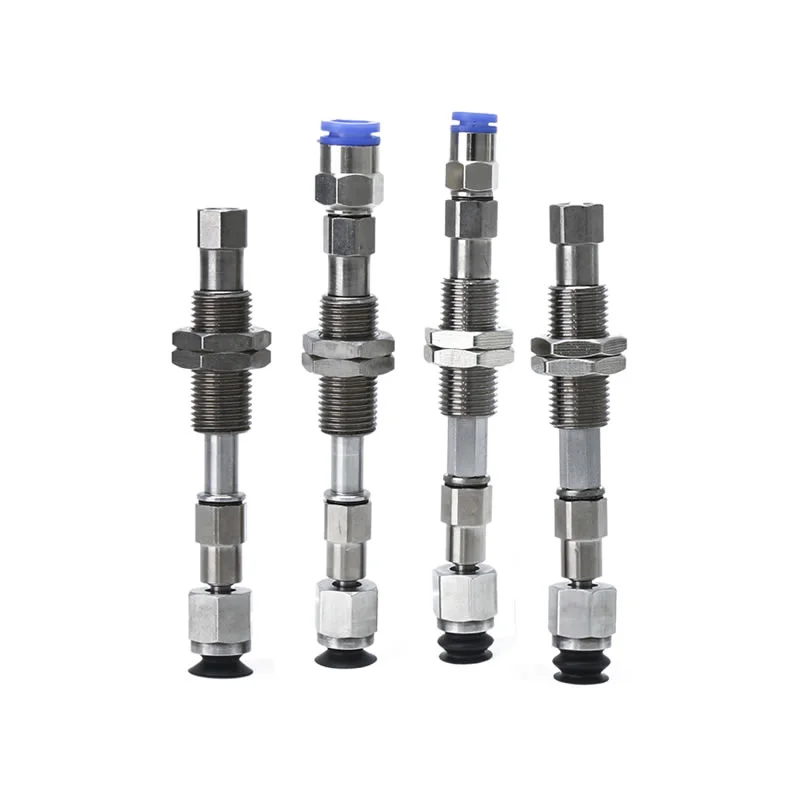

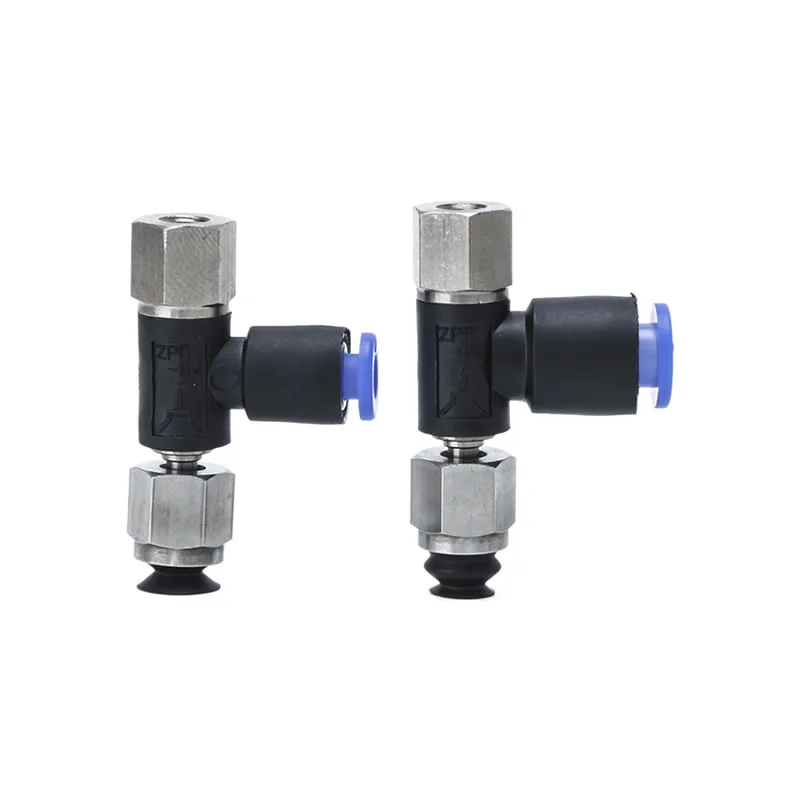

Серия ZP2-TF сферична шарнир тип с адаптерни вакуумни подложки
Серия ZP2-TF сферична шарнир тип с буферни вакуумни тампони

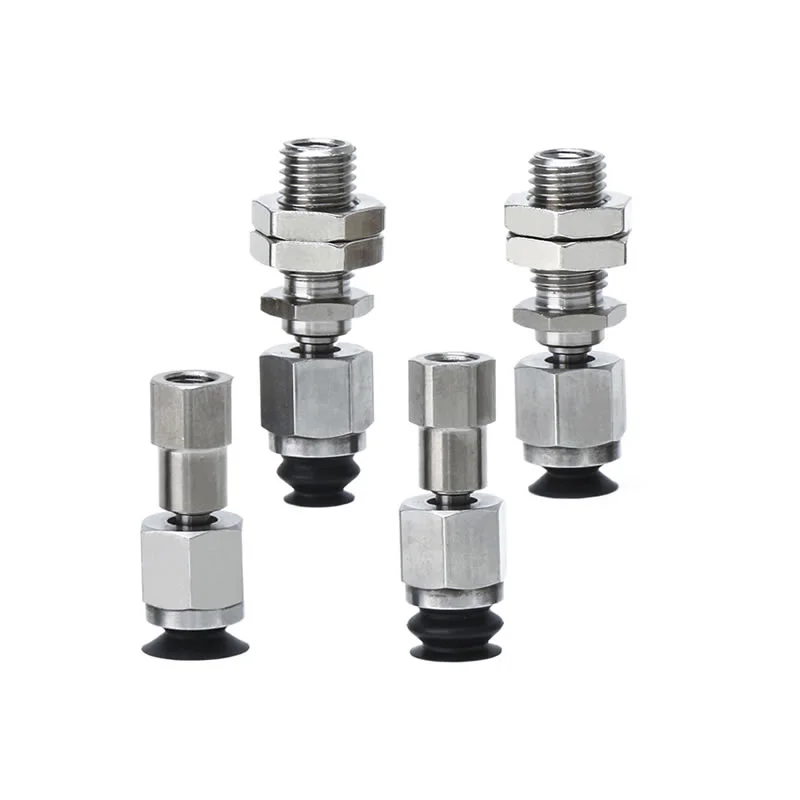

Серия ZP2-RF сферична шарнир тип с адаптерни вакуумни подложки

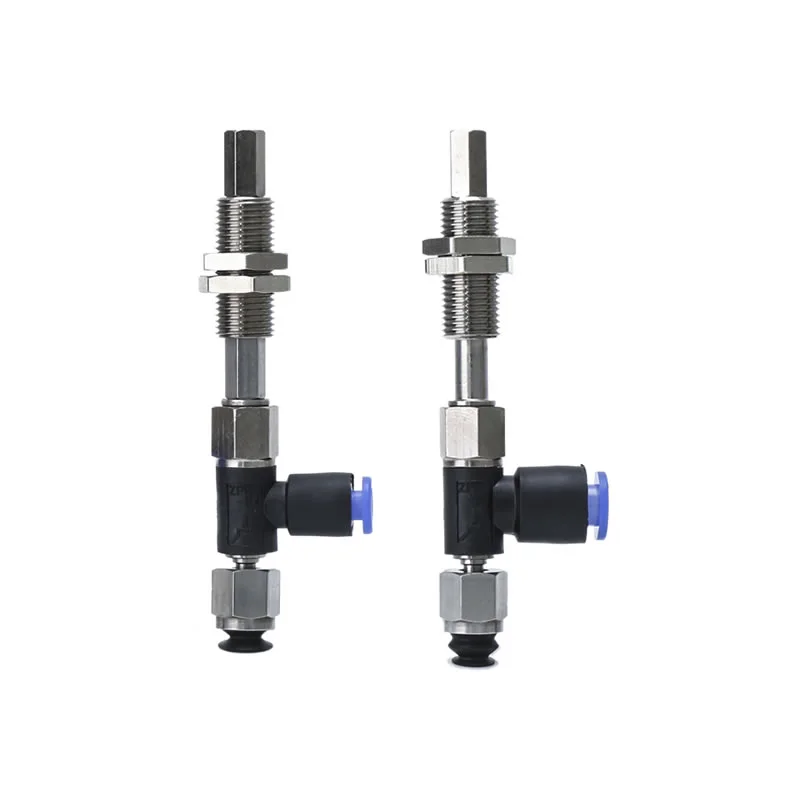

Серия ZP2-RF сферична шарнир тип с буферни вакуумни тампони
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Commaelec е водещ производител, вакуумните вендузи със сферични шарнири ZP2-J са предназначени за работа с детайли с неравни повърхности или ъглови отклонения. С гъвкава въртяща се структура, те осигуряват стабилна адсорбция в сложни индустриални среди, особено в автоматизирани и роботизирани приложения.
Основни предимства
Рентабилни и надеждни доставки
Китайски производител със силен контрол на разходите и стабилно качество
Зрелият производствен процес гарантира постоянна производителност
Мащабният фабричен капацитет гарантира бърза доставка и доставка на едро
Гъвкава конструкция на сферичната шарнира
Многопосочно завъртане позволява автоматично регулиране на ъгъла
Ефективно компенсира несъответствието при захващане
Осигурява плътно уплътняване дори върху наклонени или неравномерни повърхности
Подобрена стабилност при сложни условия
Намалява риска от отлепване, причинен от лош контакт с повърхността
Поддържа стабилно засмукване по време на движение и позициониране
Вакуумни вендузи със сферични шарнири ZP2-J са подходящи за динамични автоматизирани среди
Допълнителен буфер и структура против въртене
Буферният механизъм помага за абсорбиране на удара по време на контакт с детайла
Компенсира разликите във височина и ъгъл
Optional J/K anti-rotation design balances flexibility with positioning stability
Множество типове и размери подложки
Предлага се в плоски и маншонни типове за различни повърхностни условия
Стандартни размери: 6мм, 8мм, 10мм
Лесен за съчетаване с различни форми на детайли и изисквания за работа
Типични приложения
Индустриална автоматизация
Роботизирани ръце и системи за вземане и поставяне
Монтажни линии, изискващи ъглова компенсация
Комплексна обработка на детайлите
Наклонени, извити или неравни повърхности
Приложения, при които прецизното подравняване е трудно
Защо да изберете вакуумни вендузи за сферични шарнири ZP2-J?
Силна адаптивност към сложни условия на труд
Стабилна и надеждна производителност на засмукване
Рентабилно решение с постоянни доставки
Подкрепено от зряло производство и технология на материалите

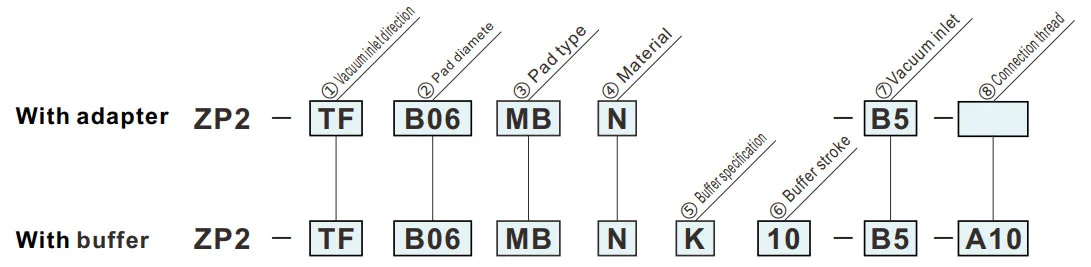

Как да поръчам
| ①Посока на входа на вакуума | ⑦Вход за вакуум | ⑧Свързваща резба | ||
| TF | Вертикална |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Странично |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Тип подложка
② Диаметър на подложката (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Плосък тип | — | ● | ● |
| MB | Силфони | ● | ● | — |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑦Вход за вакуум | |
| B5 | M5x0.8 (женски) |
| 04 | ø4 Поставяне с едно докосване |
| 06 | ø6 Поставяне с едно докосване |
| ⑧Свързваща резба | |
| A8 | M8x1 (мъжки) |
| B5 | M5x0.8 (женски) |
| A10 | M10x1 (мъжки) |
| ⑤Спецификация на буфера | |
| J | Въртящ се |
| K | Невъртящ се |
| ⑥Буферен удар | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |

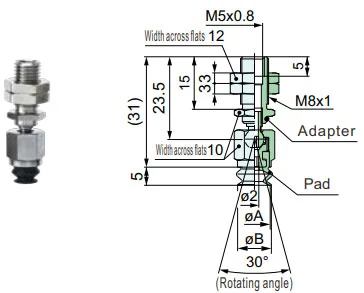

Размери (mm)
Зеленият символ е персонализирани модели.

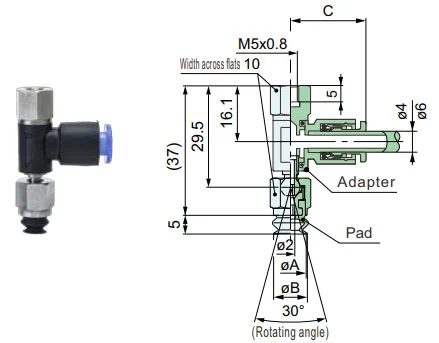

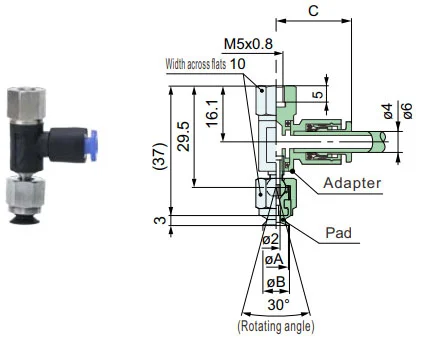

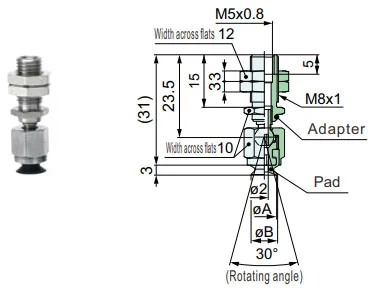

ZP2-TF
Вертикална
MU
| Модел | øA | øB | Адаптер | ||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Модел за справка: ZP2-TFB08MUS-B5-A8
ZP2-TF
Вертикална
MB
| Модел | øA | øB | Адаптер | ||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Модел за справка: ZP2-TFB08MBN-B5-A8
ZP2-TF
Вертикална
MU
| Модел | øA | øB | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Модел за справка: ZP2-TFB10MUS-B5
ZP2-TF
Вертикална
MB
| Модел | øA | øB | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Модел за справка: ZP2-TFB06MBN-B5
ZP2-TF
Странично
MU
| Модел | øA | øB | C | Адаптер | ||||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Модел за справка: ZP2-RFB08MUN-04-B5 Адаптер за справка: ZP2-RF1-04-B5
ZP2-TF
Странично
MB
| Модел | øA | øB | C | Адаптер | ||||||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑦ Вакуум вход |
⑧ Връзка резба |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Модел за справка: ZP2-RFB08MBN-04-B5 Адаптер за справка: ZP2-RF1-04-B5

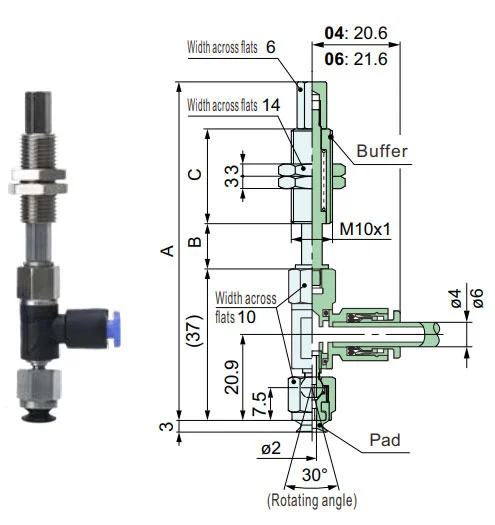

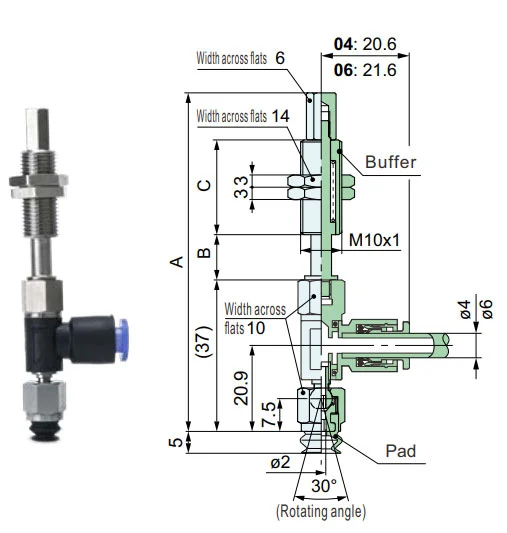

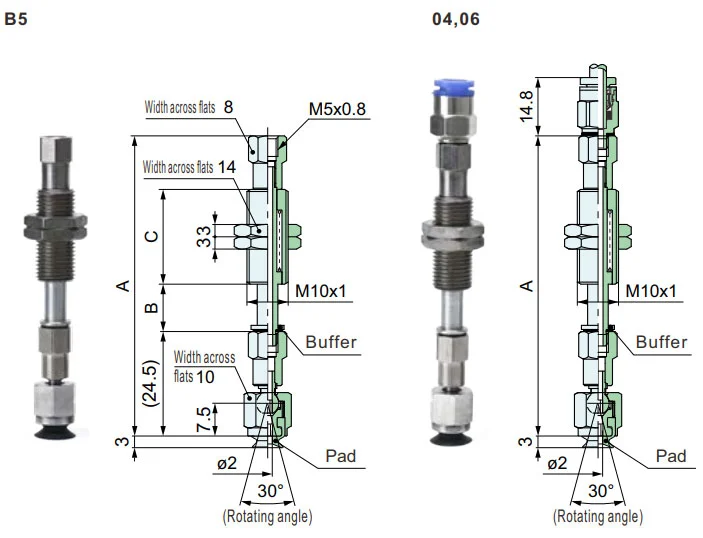

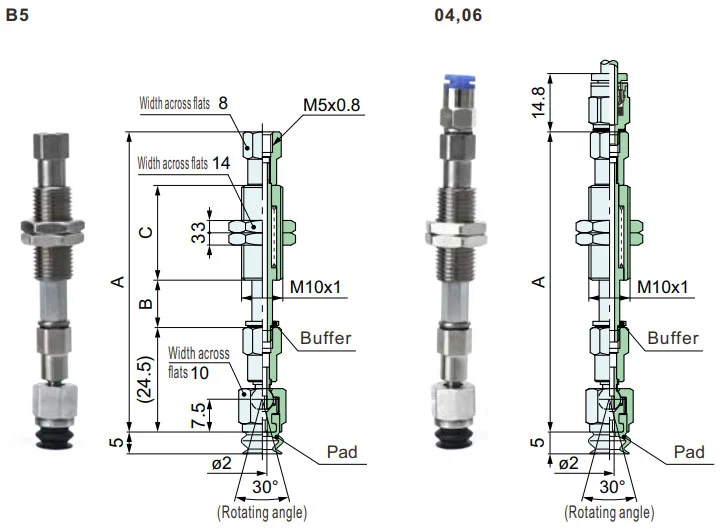

ZP2-TF
Вертикална
MU
| Модел | A | B | C | Буфер | ||||||||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модел за справка: ZP2-TFB08MUSK10-B5-A10 Буфер за справка: ZP2-TF1-K10-B5-A10
ZP2-TF
Вертикална
MB
| Модел | A | B | C | Буфер | ||||||||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Модел за справка: ZP2-TFB08MBSK10-B5-A10 Буфер за справка: ZP2-TF1-K10-B5-A10
ZP2-RF
Странично
MU
| Модел | A | B | C | Буфер | ||||||||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model for refer: ZP2-RFB08MUSK10-06-A10 Buffer for refer:ZP2-RF1-K10-06-A10
ZP2-RF
Странично
MB
| Модел | A | B | C | Буфер | ||||||||||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
⑤ Буфер спец. |
⑥ Буфер инсулт |
⑦ Вакуум вход |
⑧ Връзка резба |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Модел за справка: ZP2-RFB08MBSK10-06-A10 Буфер за справка: ZP2-RF1-K10-06-A10
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
Горещи маркери: Вакуумни вендузи за сферични шарнири ZP2-J, Китай, производител, доставчик, фабрика
Изпратете запитване
Информация за контакт
-
Адрес
Село Xiaruan Baishi Град Yueqing Провинция Zhejiang Китай
-
Тел
-
Електронна поща
За запитвания относно вакуумни вендузи, вакуумни генератори, аксесоари за пневматични компоненти или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
