Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).

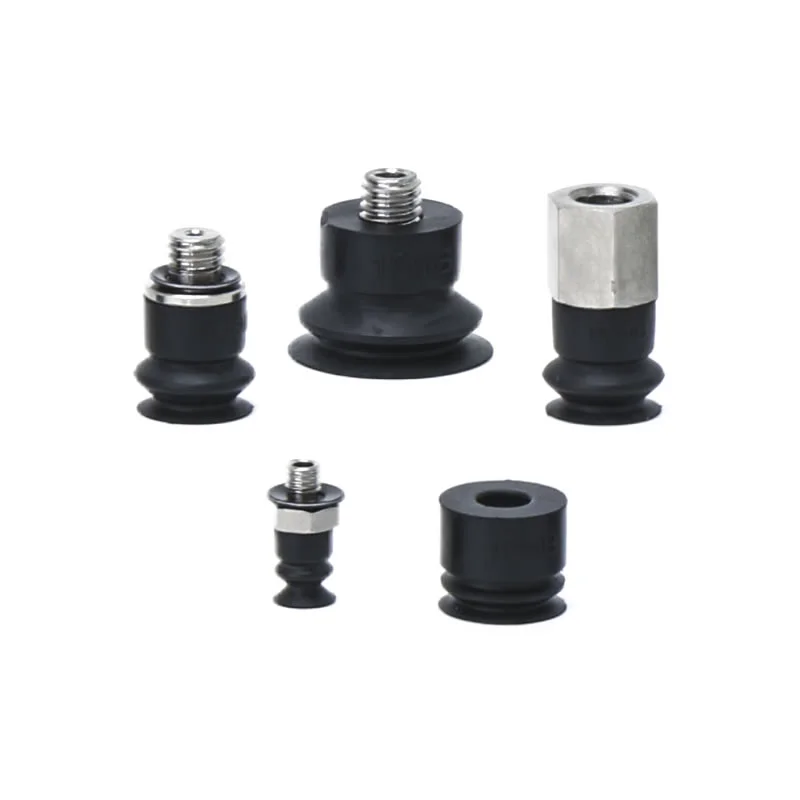

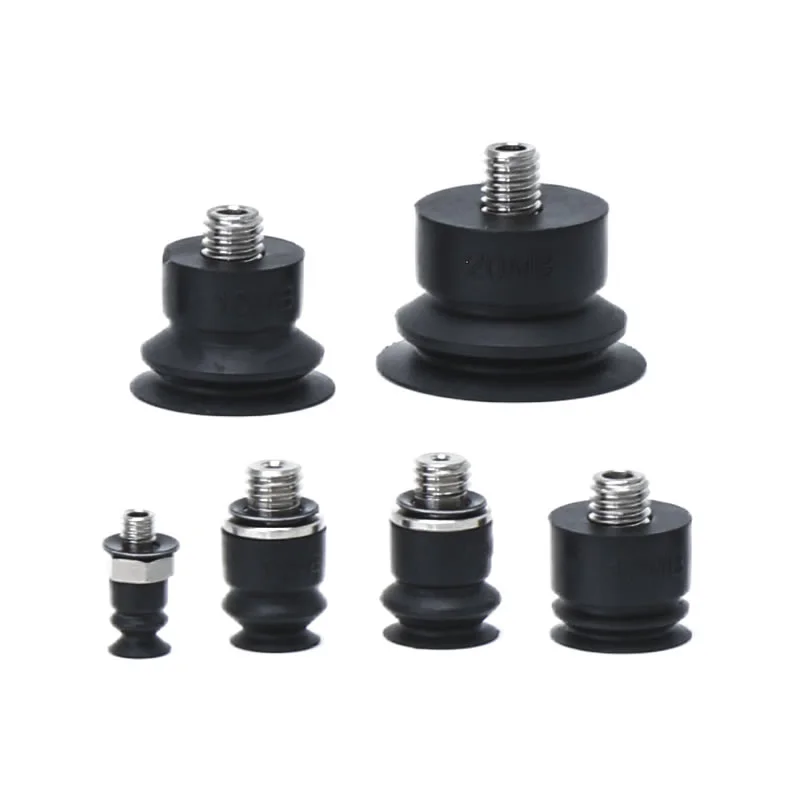

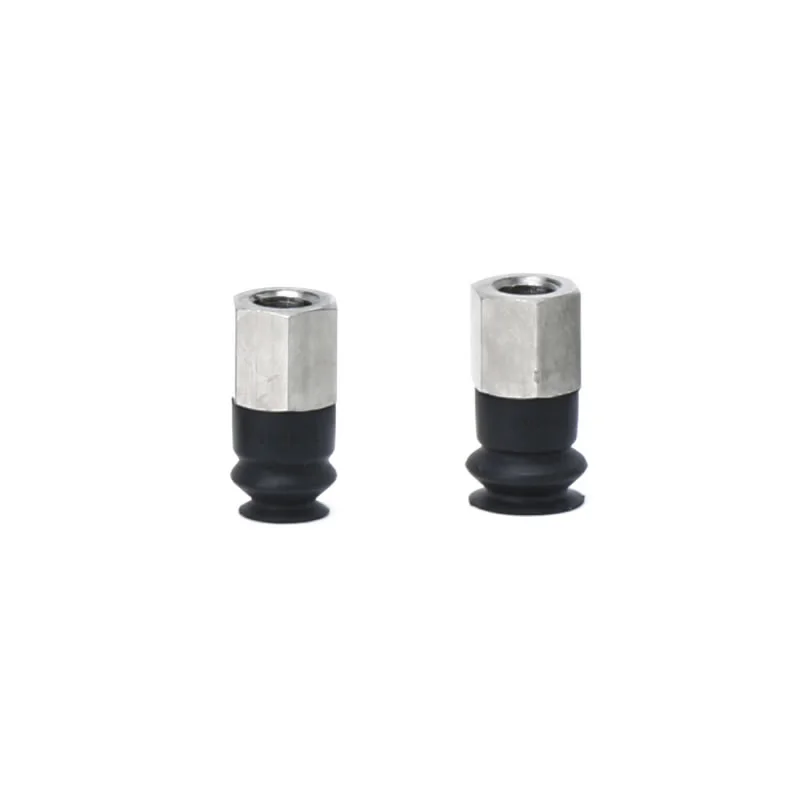

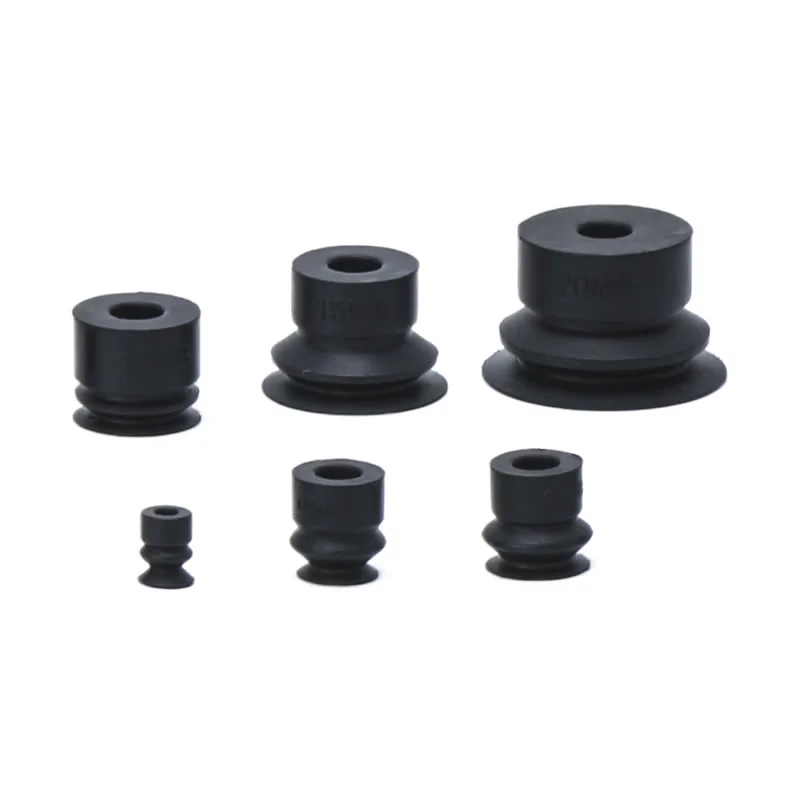

Силфонни вакуумни вендузи ZP2-MB
Като водещ производител в Китай, нашата фабрика предлага вакуумни вендузи със силфон ZP2-MB (диаметър ø4–20 mm), специално проектирани за наклонени или сферични детайли. Ние предлагаме решения, включващи уникална гофрирана структура (в стил акордеон), която позволява вградена функционалност за омекотяване, без да изисква допълнително пространство. Поддържаме готова наличност от NBR, силикон и антистатични материали и предлагаме опции за интерфейс с резба M3/M5.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Силфонни вакуумни вендузи ZP2-MB
Вакуумна подложка със силфонна серия ZP2
Серия ZP2-T с вакуумна подложка за силфонен адаптер
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Zhejiang Comma Electric Co., Ltd. професионално произвежда висококачествени сифонни вакуумни вендузи ZP2-MB. Нашата фабрика също така предоставя персонализирани услуги и безплатни мостри за вас. Това е миниатюрен гъвкав засмукващ компонент в рамките на пневматични системи за автоматизация, специално проектиран за неправилни, сферични или наклонени повърхности.
Основни технологии
Висока съвместимост с неправилни повърхности:Снабдени със структура на духало в стил акордеон, вакуумните вакуумни вендузи ZP2-MB автоматично се адаптират към сферични, наклонени или неправилно оформени повърхности на детайла и плътно прилягат към тях, осигурявайки безопасен и стабилен процес на захващане.
Интегриран дизайн на омекотяване:Плисираната структура осигурява присъща физическа еластичност, като ефективно абсорбира контактния удар без необходимост от допълнителни пружинни буферни стойки - като по този начин значително спестява място за инсталиране.
Приложения за прецизна миниатюризация:Специално проектиран за малки, прецизни компоненти; служи като основно решение за обработка на микрочасти в производството на електроника, прецизно сглобяване и компактни системи за автоматизация.
Мултииндустриална приложимост:Широко използван за захващане на миниатюрни сферични електронни компоненти, неправилни метални части и наклонени пластмасови фитинги; се интегрира безпроблемно в дребномащабни роботизирани системи и оборудване за прецизно опаковане.
Компактна пространствена адаптация:Не е необходимо допълнително пространство за инсталиране на буфер (тип пружина). Интегрираната структура е проектирана за ограничено пространство оборудване за автоматизация или накрайници на роботизирани ръце, което позволява безпроблемно интегриране в различни компактни производствени линии.
Основни спецификации:Опции за диаметър: Пясъкоструйната серия вакуумни вендузи със силфон ZP2-MB се предлага в множество стандартни диаметри, включително φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm и φ20 mm.
Избор на материал:Предлага се широка гама от материали, за да се отговори на различни оперативни изисквания, включително нитрилен каучук (NBR, с „N“ в обозначението на модела), силиконов каучук (маркиран с „S“), полиуретанов каучук, както и специализирани материали като проводим нитрилен каучук и проводим силиконов каучук (маркиран с „GS“). Тези материали са проектирани да отговарят на антистатични свойства и устойчивост на специфични химически среди.
Опции за свързване:Предлагат се множество резбови връзки, включително A3 за външни резби M3×0,5 (съвместими с вендузи φ4mm) и A5/H5 за външни резби M5×0,8 (съвместими с вендузи φ6mm, φ8mm и по-големи). Някои модели поддържат и връзки с вътрешна резба B5, което улеснява безпроблемната интеграция с вакуумни тръбопроводи и аксесоари за роботизирана ръка.

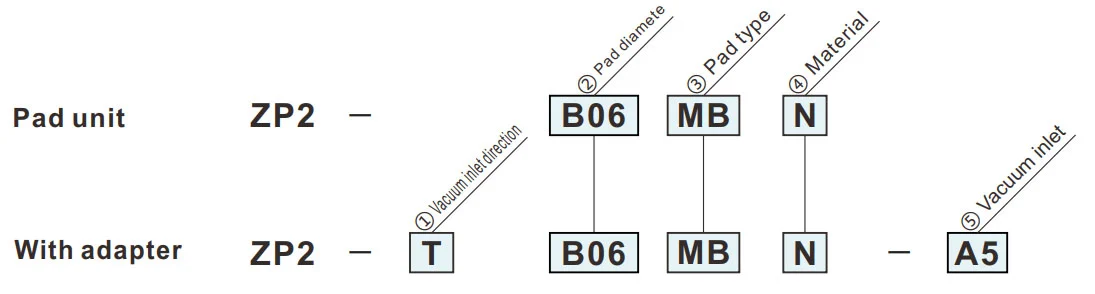

Как да поръчам
- За използване там, където няма място за буфера (тип пружина).
- Заготовки с наклонена адсорбционна повърхност.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ③Тип подложка | |
| MB | Силфони |
|
⑤ Вход за вакуум
② Диаметър на подложката (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5 (мъжки) | ● | — | — | — | — | — |
| H5 | M5x0.8 (мъжки) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8 (женски) | — | ● | ● | — | — | — |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
Размери (mm)
Зеленият символ е персонализирани модели.
MB
Силфони
B04
| Модел | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материя |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Модел за справка: ZP2-B04MBS
Монтажни размери на адаптера
MB
Силфони
B06, B08
| Модел | øA | øB | øC | øD | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Модел за справка: ZP2-B06MBN
Монтажни размери на адаптера
MB
Силфони
B10, B15, B20
| Модел | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Модел за справка: ZP2-B10MBN
Монтажни размери на адаптера
Приложима подложка: B10MB B15MB
Приложима подложка: B20MB
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
