Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Компактни вакуумни вендузи ZP3
Фабриката Commaelec поддържа обширен инвентар, готов за изпращане, и предлага висококачествени опции от гума, силикон и специализирани материали - включително антистатични варианти. Компактните вакуумни вендузи ZP3 разполагат с диаметър от 1,5 mm до 16 mm; тези миниатюрни компоненти са щателно проектирани специално за електронната индустрия.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Компактни вакуумни вендузи ZP3

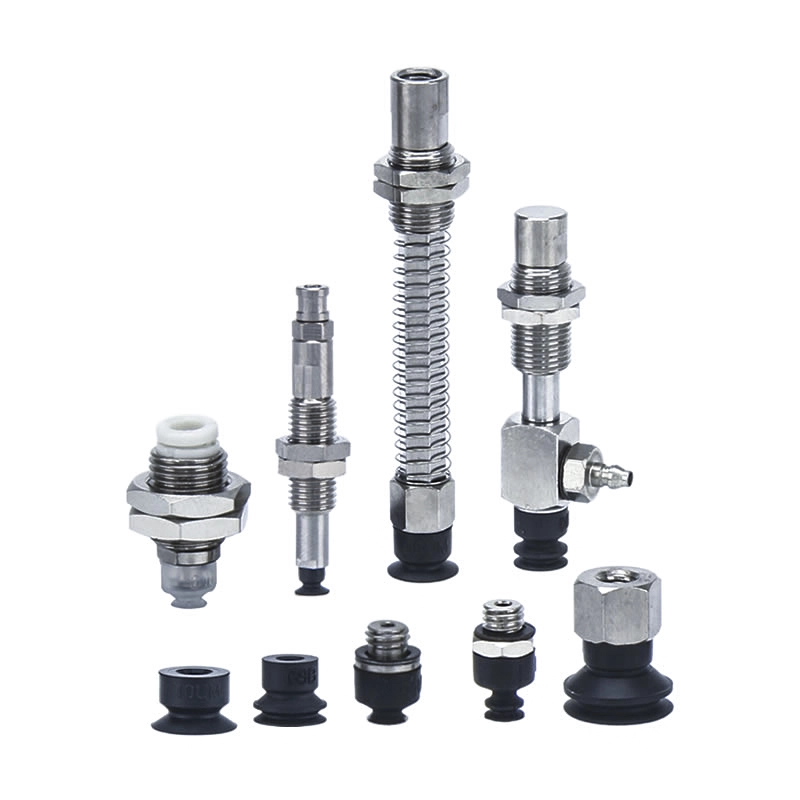

Серия ZP3 компактна вакуумна подложка

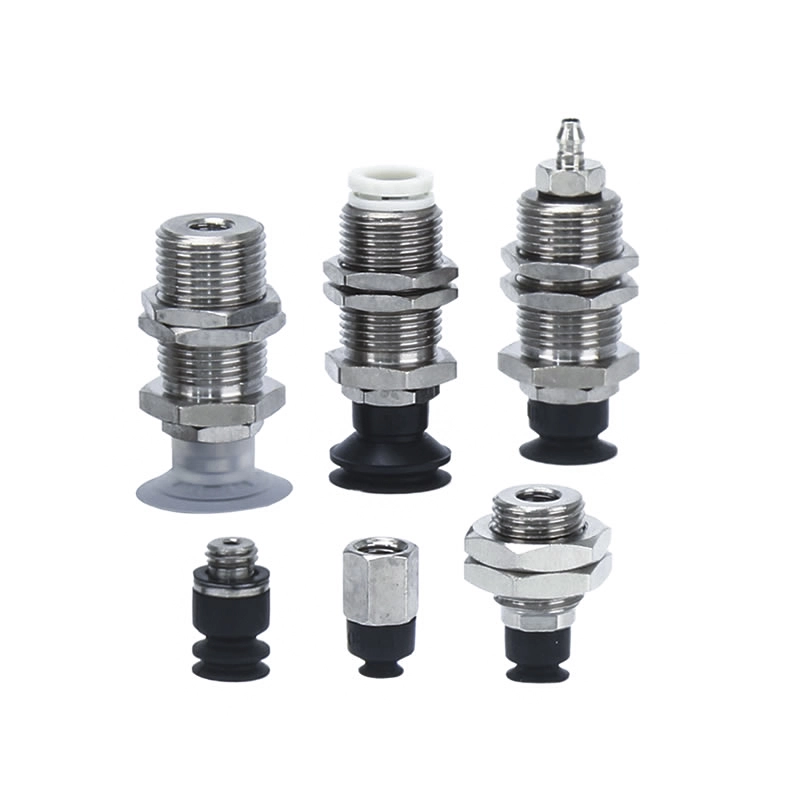

Серия ZP3-T с адаптер Компактни вакуумни подложки

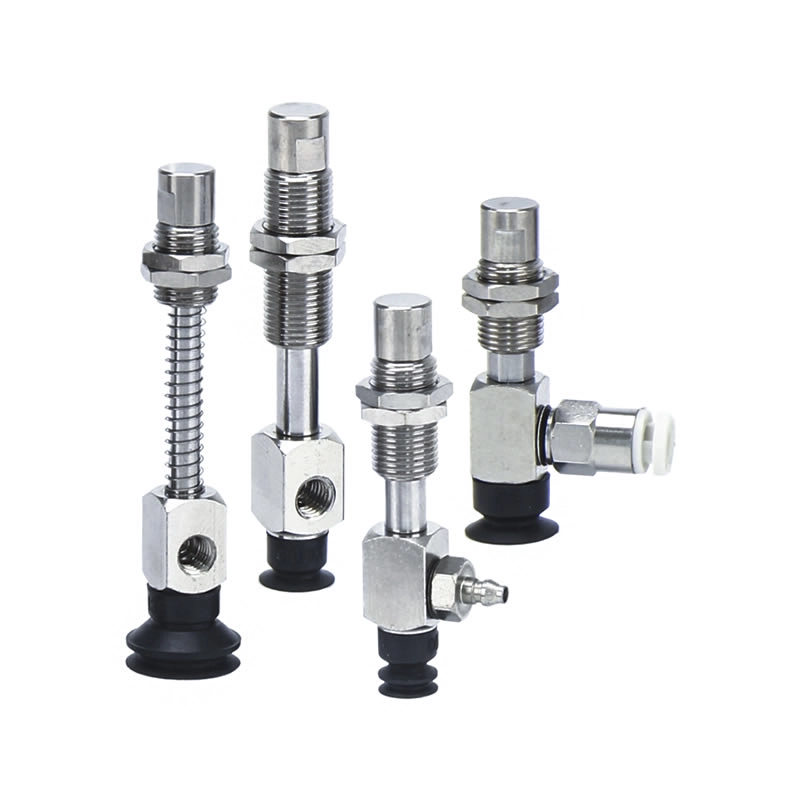

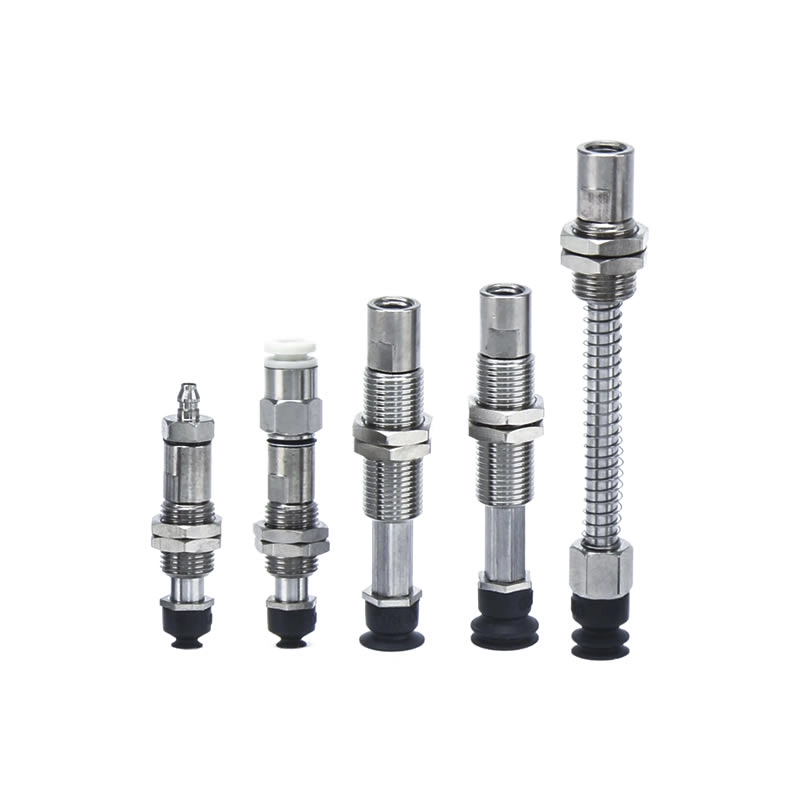

Серия ZP3-T с буферни компактни вакуумни подложки
Серия ZP3-Y с адаптерни компактни вакуумни подложки
Серия ZP3-Y с буферни компактни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

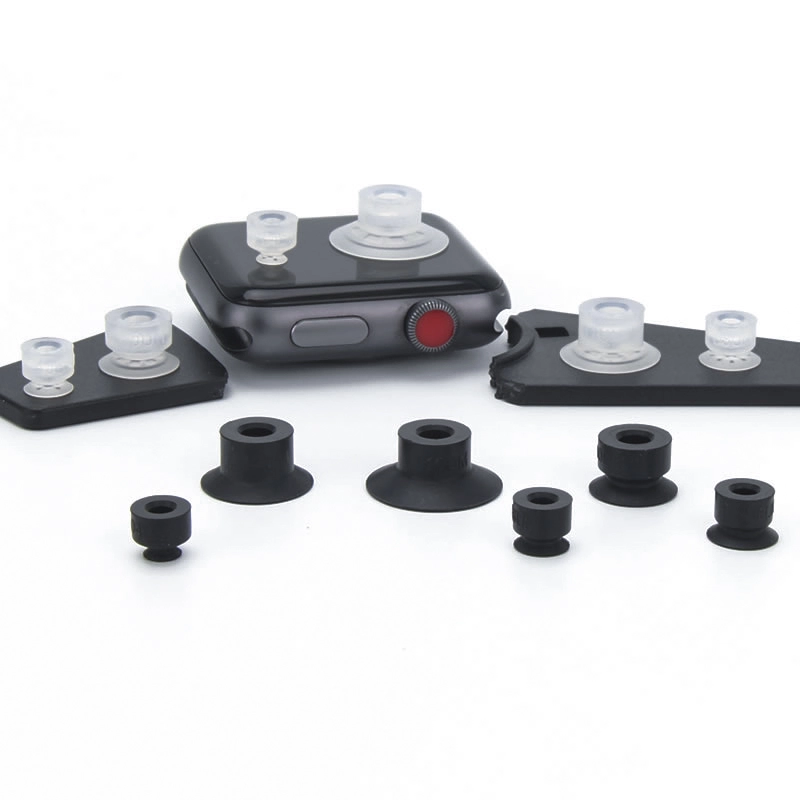

Компактните вакуумни вендузи ZP3 са специално проектирани за електронната индустрия, осигурявайки прецизно и надеждно захващане за малки или деликатни компоненти. С диаметри от 1,5 mm до 16 mm, те се интегрират безпроблемно в автоматизирани производствени и роботизирани системи.
ЧЗВ
Какви са типичните приложения?
Работа с малки електронни компоненти и платки.
Транспортиране на прецизни метални части и клетки от литиева батерия.
Интегриране в роботизирани монтажни линии за бързи, повтарящи се операции за вземане и поставяне.
Какво представлява серията ZP3P?
Високоефективен вариант на ZP3, предназначен за автоматизация с висок цикъл.
Предлага множество размери, форми и опции за материали, отговарящи на различни индустриални нужди за захващане.
Каква е разликата между ZP3 и ZP3-T?
ZP3:Стандартна компактна вакуумна чаша за прецизна работа.
ZP3-T:Подобрен за високотемпературни или химически чувствителни среди, използвайки специализирани материали.
Ключови характеристики на дизайна
Компактен размер за тесни места за монтаж.
Гъвкави посоки на входа на вакуума (вертикални и странични).
Допълнителни адаптери, буферни скоби и аксесоари изцяло от неръждаема стомана.
Проектиран за стабилна адхезия и минимална загуба на вакуум.
Какви материали са налични?
Висококачествена гума и силикон.
Антистатични варианти за електроника.
Аксесоари от неръждаема стомана за приложения с литиева батерия.
Коя форма на подложка да използвам?
Плосък:За гладки, равни повърхности.
Духало или дълбоко:За неравни, леко деформирани или текстурирани компоненти.
Персонализирани форми:Компактните вакуумни вендузи ZP3 могат да бъдат персонализирани, за да отговорят на специфичните изисквания на детайла и на изискванията на автоматизираната интеграционна система.

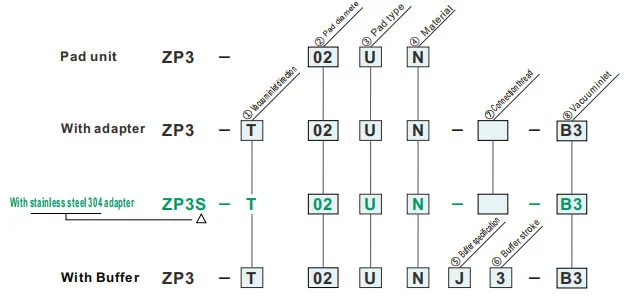

Как да поръчам
| ①Посока на входа на вакуума | ⑦Свързваща резба | ⑧Вход за вакуум | |||||
| T | Вертикална |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Странично |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Диаметър на подложката (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Тип подложка | |
| U | Плосък |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Спецификация на буфера | |
| J | Въртящ се |
| K | Невъртящ се |
| ⑥Буферен удар | |
| 3 | 3 мм |
| 6 | 6 мм |
| ⑦Свързваща резба | |
| A6 | M6x0.75 (Външна резба) |
| B3 | M3x0,5 (вътрешна резба) |
| ⑧Вход за вакуум | |
| A3 | M3x0,5 (външна резба) |
| A4 | M4x0.7 (външна резба) |
| B3 | M3x0,5 (вътрешна резба) |
| 04 | ø4 (поставяне с едно докосване) |
| U2 | ø2 (накрайник) |
| U4 | ø4 (накрайник) |
Реактивна сила на пружината
| Тип подложка | Спецификация на буфера | Ход на буфера (mm) | Резба за свързване | Момент на затягане ±5% [N·m] |
Реактивна сила на пружината [N] | |
| При 0 удар | При пълен ход | |||||
| ø1,5~ø3,5 | J | 3,6 | М6 х0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | М8 х0,75 | 2,0-2,5 | ||||
| Монтажни размери на адаптера |
|
Диаметър на подложката: ø4 ~ø8
|
|
Диаметър на подложката: ø10 ~ø16
|
| ①Посока на входа на вакуума | ⑦Свързваща резба | ⑧Вход за вакуум | ||
| T | Вертикална |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Странично |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Диаметър на подложката (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип подложка | |
| UM | Плосък с канал |
| B | Силфони |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
|
⑤Спецификация на буфера
⑥ Ход на буфера (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Въртящ се | ● | ● | ● | — | — |
| JB | Въртящ се (с втулка) | — | — | — | ● | ● |
| K | Невъртящ се | ● | ● | ● | ● | ● |
| ⑦Свързваща резба | |
| A10 | M10x1 (Външна резба) |
| A12 | M12x1 (Външна резба) |
| B5 | M5x0,8 (вътрешна резба) |
| ⑧Вход за вакуум | |
| A4 | M4x0.7 (Външна резба) |
| A5 | M5x0.8 (Външна резба) |
| H5 | M5x0.8 (Външна резба) |
| B4 | M4x0,7 (вътрешна резба) |
| B5 | M5x0,8 (вътрешна резба) |
| 04 | ø4 (поставяне с едно докосване) |
| 06 | ø6 (поставяне с едно докосване) |
| U2 | ø2 (накрайник) |
| U4 | ø4 (накрайник) |
| U6 | ø6 (накрайник) |
Размери (mm)
Зеленият символ е персонализирани модели.
U
Плосък
| Модел | øA | øB | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Модел за справка: ZP3-015UGN
Монтажни размери на адаптера
UM
Плосък с канал
| Модел | øA | øB | øC | øD | E | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Модел за справка: ZP3-04UMGN
B
Силфони
| Модел | øA | øB | øC | øD | E | F | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Модел за справка: ZP3-04UMGN
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
| Тип подложка | Диаметър на подложката (mm) | Приложение | Типични повърхности и форми на детайла | |||||||
| Плосък | Махна | Наклонен | Различни височини | Изпъкнал | Мазна | |||||
|
|
|
|
|
|
|||||
| Компактна P реклама | Плосък (U) |
|
ø1,5~ø3,5 | За адсорбция на детайли с равна и недеформирана повърхност | ⚪ | X | X | X | X | X |
| Плосък с жлеб (UM) |
|
ø4~ø16 | За детайл, който има вероятност да се деформира | ⚪ | X | X | X | X | △ | |
| Силфон (B) |
|
ø4~ø16 | За адсорбция на детайли с наклонена повърхност | ⚪ | △ | ⚪ | X | △ | X | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
