Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Вакуумни вакуумни вендузи с висока твърдост ZP2
Като професионален производител, ние сме се посветили да ви предоставим висококачествени вакуумни вендузи за сферични шарнири ZP2 с висока твърдост. Нашите продукти се отличават с изключителна стабилност, което ги прави особено подходящи за работа с тежки детайли и такива с неравни повърхности. Уникалният дизайн на сферична връзка автоматично се адаптира към наклонени повърхности, като по този начин значително повишава надеждността на засмукване. Тази продуктова серия се предлага в широка гама от размери и материали - включително NBR, силикон, PU, FKM и EPR - и може да бъде персонализирана, за да отговори на вашите специфични изисквания за приложение. Освен това е наличен допълнителен буферен дизайн за осигуряване на цялостна защита на повърхността на чупливи детайли.
Щракнете и започнете селекцията
》Назад към Информация за продукта

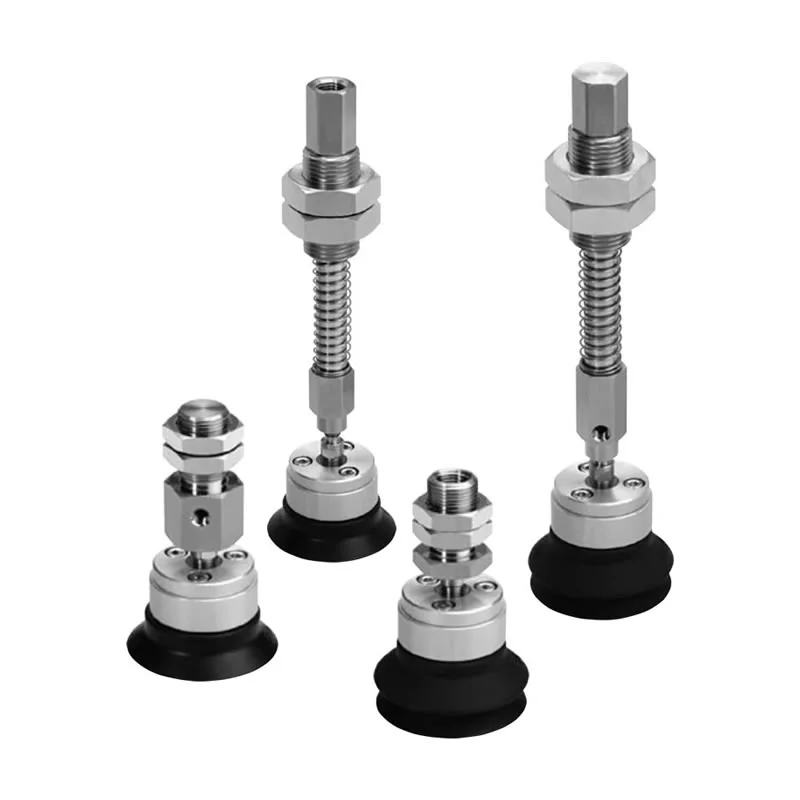

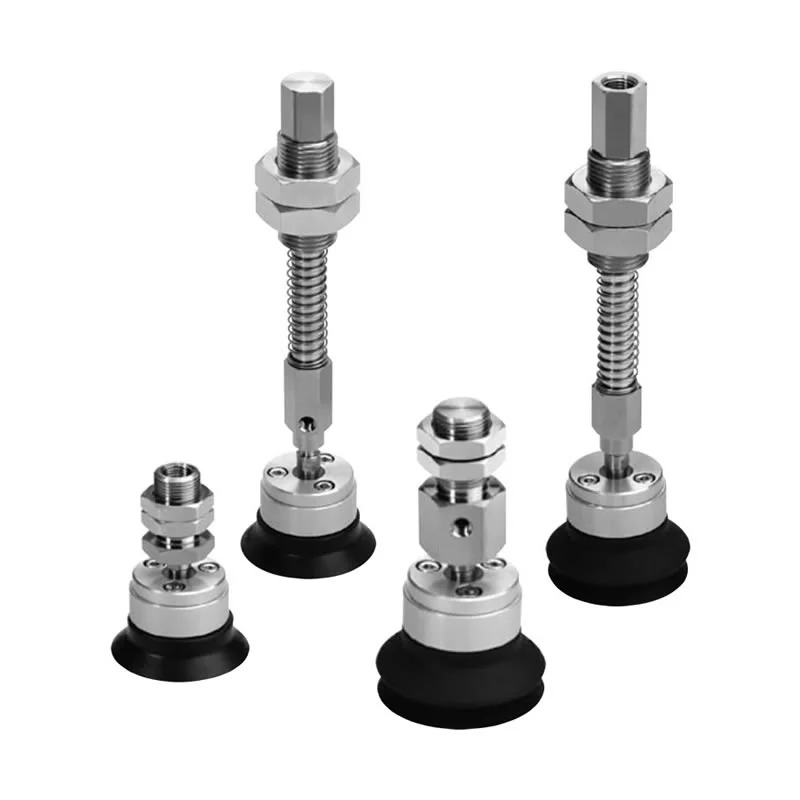

Вакуумни вакуумни вендузи с висока твърдост ZP2
Серия ZP2-TF Тежкотоварни сферични шарнири с адаптерни вакуумни подложки
Серия ZP2-TF Тежкотоварни сферични шарнири с буферни вакуумни подложки
Серия ZP2-XF Тежкотоварни сферични шарнири с адаптерни вакуумни подложки
Серия ZP2-XF тежкотоварен тип сферична връзка с буферни вакуумни подложки
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Като производител на рентабилни вакуумни вендузи със сферични съединения ZP2 с висока твърдост, Commaelec използва усъвършенствани технологии за вакуумно запечатване и задържане на налягането. Вакуумните вакуумни вендузи със сферични съединения с висока твърдост ZP2 са вакуумни захващащи устройства за тежък режим, предназначени за приложения за индустриална автоматизация. Той е специално проектиран да хваща детайли, които са тежки, имат неравни повърхности или са разположени под наклон. Чрез комбиниране на структурна рамка с висока твърдост с механизъм със сферично съединение, тази вендуза осигурява мощна сила на захващане, като същевременно автоматично регулира ъгъла си, за да съответства оптимално на повърхността на обработвания детайл, като по този начин подобрява както стабилността на засмукване, така и безопасността при работа.
Ключови характеристики
Структура с висока твърдост:Вакуумните вакуумни вендузи за сферични съединения с висока твърдост ZP2 са идеални за обработка на детайли при тежки условия и са силно устойчиви на деформация
Шарнирна шарнирна конструкция:Адаптира се към неравни или наклонени повърхности.
Мощно засмукване:Осигурява стабилни и надеждни манипулационни операции.
Множество размери и материали:Побира различни условия на работа.
Допълнителен омекотяващ механизъм:Минимизира контактното въздействие и предпазва детайла.
Предимства
Висока твърдост и тежък режим на работа
Подсилена структура, предназначена за работа с тежки детайли без деформация
Поддържа стабилна сила на засмукване по време на продължителна промишлена работа
Произведено от Commaelec със строг контрол на качеството за дълъг експлоатационен живот
Сферичен шарнир / въртящ се дизайн
Позволява регулиране на ъгъла, за да пасне на неравни или наклонени повърхности
Подобрява ефективността на уплътняване и намалява изтичането на въздух
Подобрява стабилността при захващане в реални производствени среди
Различни видове подложки
Налични са множество структури на подложките, за да отговарят на различни условия на детайла
Поддържа както гладки, така и леко текстурирани повърхности
Гъвкав избор въз основа на нуждите на приложението
Плосък с ребро
Вакуумните вакуумни вендузи със сферично съединение с висока твърдост ZP2 са подходящи за плоски и гладки повърхности, като метални листове и стъкло
Оребрената конструкция подобрява уплътняването и предотвратява приплъзването
Осигурява постоянно засмукване при високоскоростна автоматизация
Силфони
Подходящ за извити или неравни повърхности
Предлага омекотяващ ефект и компенсация на височината
Намалява грешките при позициониране по време на задачи за вземане и поставяне
Широка гама от материали
NBR:Икономичен и устойчив на износване за обща употреба
Силикон:Подходящ за среда с висока температура
PU:Висока издръжливост при чести операции
FKM:Отлична химическа устойчивост
Персонализирани материали (напр. антистатични), налични от Commaelec
Големи диаметри
Вакуумните вендузи за сферични съединения с висока твърдост ZP2 се предлагат в широк диапазон от диаметри—от φ40 до φ125—за да отговарят на различни изисквания за натоварване
По-големите диаметри осигуряват по-силна сила на захващане за тежки части
Лесен избор въз основа на теглото и състоянието на повърхността
Гъвкав монтаж
Поддържа връзки с вътрешна и външна резба
Съвместим с адаптери и буферни скоби
Опции за вертикален или страничен вакуумен вход за различни оформления
Опции за буфериране
Допълнителна омекотяваща структура намалява удара по време на контакт
Защитава крехки повърхности като стъкло или материали с покритие
Подобрява безопасността при работа и качеството на продукта
Приложения
Автоматизирани производствени линии и роботизирани ръце
Метални листове, стъклени панели и работа с големи компоненти
Индустрии за литиеви батерии и електроника (налични опции от неръждаема стомана)
Всеки сценарий, изискващ стабилно захващане на тежки или неравни детайли

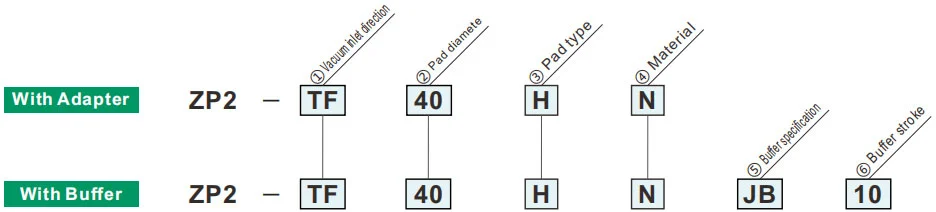

Как да поръчам
| ①Посока на входа на вакуума | |
| TF | Вертикална |
| XF | Странично |
| ②Диаметър на подложката | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
Зеленият символ е персонализирани модели
| ⑥Буферен удар | Диаметър на подложката | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 мм | ● | ● | ||||
| 25 | 25 мм | ● | ● | ||||
| 30 | 30 мм | ● | ● | ||||
| 50 | 50 мм | ● | ● | ||||
| 75 | 75 мм | ● | ● | ||||
| 100 | 100 мм | — | ● | ||||
| ③Тип подложка | |
| H | Плосък с ребро |
| HB | Тип маншон |
| ⑤ Спецификация на буфера | |
| JB | Въртящ се (месинг, с втулка) |
| JF | Въртящ се (стомана, с втулка) |
Реактивна сила на пружината
| Резба за свързване | Момент на затягане ±5% [N·m] | Ход на буфера (mm) | Реактивна сила на пружината [N] | ||
| Месинг, с втулка (JB) | Стомана, с втулка (JF) | При 0 удар | При пълен ход | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
