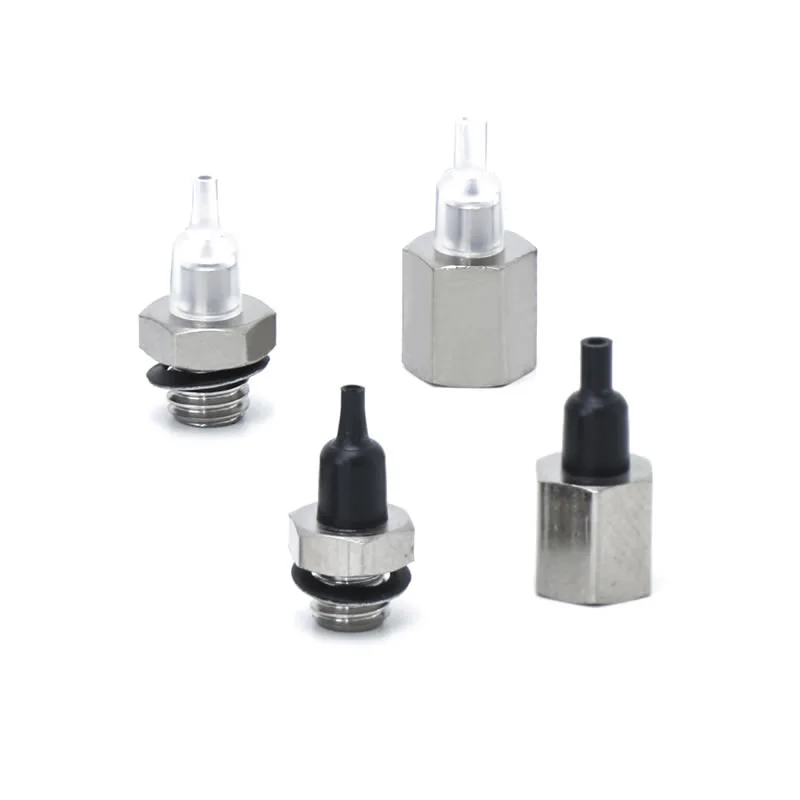

Дюза Вакуумни вендузи ZP2

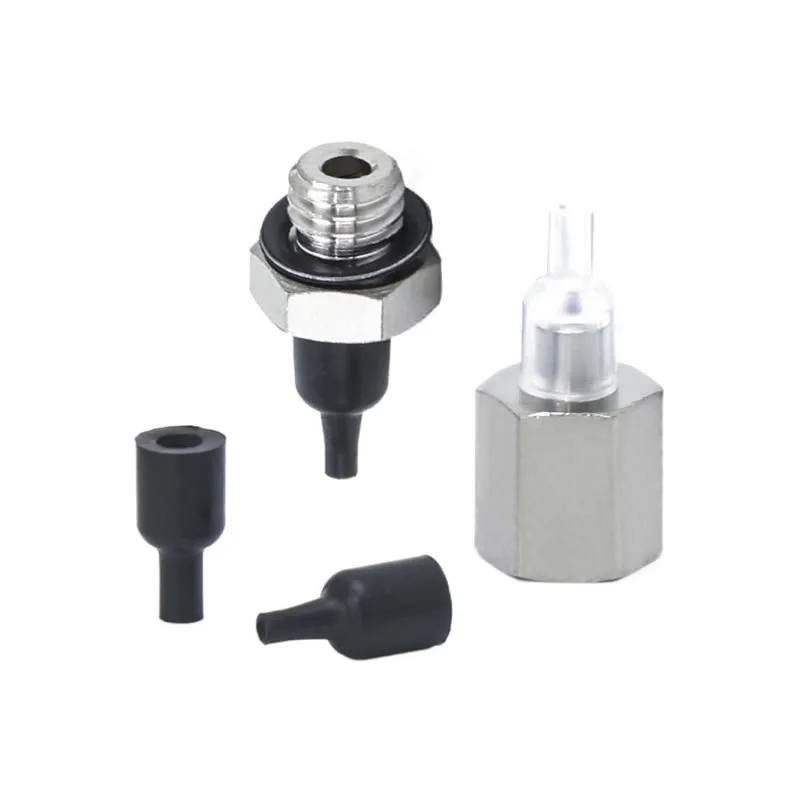

Вакуумна подложка с дюза от серия ZP2

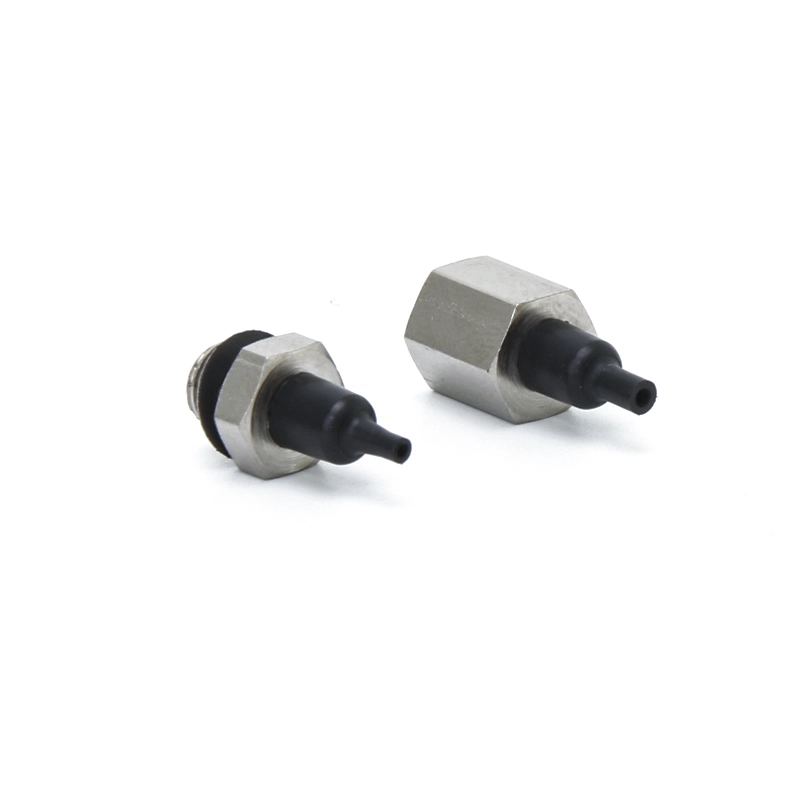

Серия ZP2-T с вакуумна подложка с адаптерна дюза
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Като част от категорията ултра-миниатюрни вендузи, тези вакуумни вендузи с дюза ZP2 имат стандартни диаметри от ø8 mm и ø1,1 mm, представляващи един от най-малките модели в серията ZP2. Те са съвместими с ултра-малки детайли с размери в милиметрова скала. Компактният дизайн на дюзата интегрира къс интерфейс на дюзата директно в тялото на подложката, елиминирайки необходимостта от допълнителни адаптери и значително намалявайки пространството за монтаж. Всмукателният край използва дизайн на уплътнителна устна с тесен ръб, който осигурява плътен контакт с повърхностите на микрообработката, гарантирайки оптимално вакуумно запечатване.
Типичните приложения включват
1. сглобяване на чипове, микрорезистори/кондензатори и обработка на компоненти с микрозапоени печатни платки в електронното производство.
2. Полупроводникова индустрия:работа без прах на прецизни компоненти като полупроводникови пластини и микросензори.
3.Прецизен хардуер:автоматизирано подаване на ултракомпактни компоненти, включително микровинтове, метални пружинни остриета и миниатюрни лагери.
4. Оптични устройства:прецизно захващане и позициониране на оптични компоненти като миниатюрни лещи и оптични конектори.
ЧЗВ
За какво се използват подложките за дюзи SMC ZP2?
Вакуумните вендузи с дюзи ZP2 обикновено се използват във вакуумни ежекторни системи за бързи операции за вземане и поставяне.
Интегриран с дюзи за генериране на вакуум директно в чашата
Suitable for high-speed automation and robotic handling
Широко използван за малки части, опаковъчни материали и леки компоненти
Commaelec осигурява чаши със стабилно качество, съвместими с подобни системни дизайни, осигурявайки надеждна работа при непрекъснато производство.
Как да изберем правилния дизайн на вендуза?
Изборът трябва да се основава на действителните условия на работа:
Повърхност на детайла: гладък → плосък тип; неравномерен → тип маншон
Тегло и размер: по-тежките части изискват по-големи диаметри
Околна среда: висока температура или химикали → изберете силикон или FKM
Скорост на цикъла: високоскоростните линии се възползват от леки, отзивчиви дизайни
Commaelec поддържа персонализирани решения, като помага за напасването на материали, размери и структури към конкретни приложения.
Кои са основните видове подложки в серията ZP2?
Плосък тип: максимална контактна площ за гладки повърхности
Flat with ribs: better sealing on slightly rough surfaces
Тип маншон: адаптира се към неравни повърхности и осигурява омекотяване

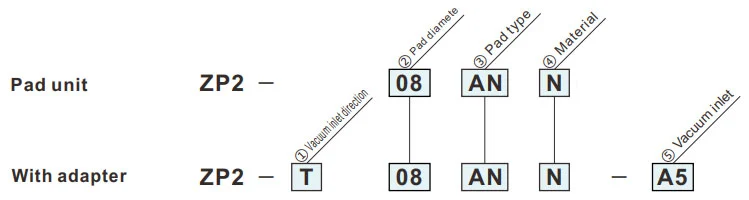

Как да поръчам
- За адсорбция на малки компоненти (като IC чипове)
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ②Диаметър на подложката (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Тип подложка | |
| АН | Дюза |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Вакуумен вход | ||
| A4 | Външна резба | М4 х0,7 М5 х0,8 |
| A5 | ||
| B4 | Мъжка резба | М4 х0,7 |
| B5 | М5 х0,8 | |
Размери (mm)
Зеленият символ е персонализирани модели.
АН
Подложка за дюзи
| Модел | øC | øD | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||
| ZP2 | 08 | АН |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Модел за справка: ZP2-11ANN
Монтажни размери на адаптера
ZP2-T
Вертикална
А4, А5
| Модел | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
|||||||
| ZP2 | T | 08 | АН |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | М5 х0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за справка: ZP2-T11ANN-A5
ZP2-T
Вертикална
А4, А5
| Модел | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
|||||||
| ZP2 | T | 08 | АН |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | М5 х0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модел за справка: ZP2-T11ANGN-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
