Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Овални вакуумни вендузи ZP2
Като водещ производител в Китай, нашата фабрика предлага персонализирани овални вакуумни вендузи ZP2 за тънки детайли в затворени пространства. Предлага се в 12 спецификации (напр. 3,5 × 7 до 8 × 30 мм), това решение директно от доставчика осигурява еднакъв натиск и стабилност при захващане. С допълнителни 6-50 mm буфери и антистатични материали, той е идеален за PCB, батерии и високоскоростни опаковъчни линии.
Щракнете и започнете селекцията
》Назад към Информация за продукта

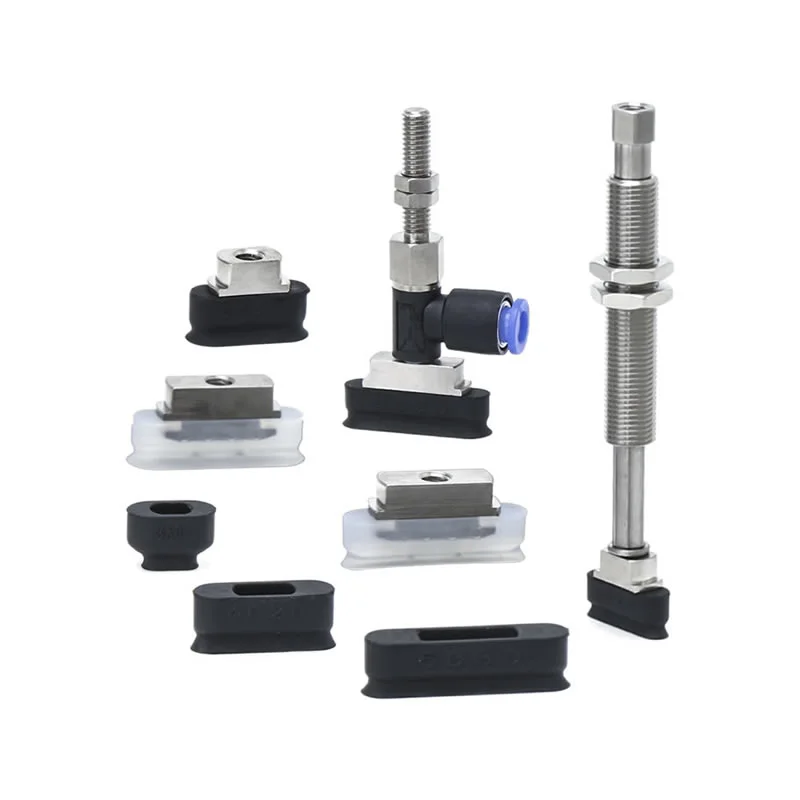

Овални вакуумни вендузи ZP2

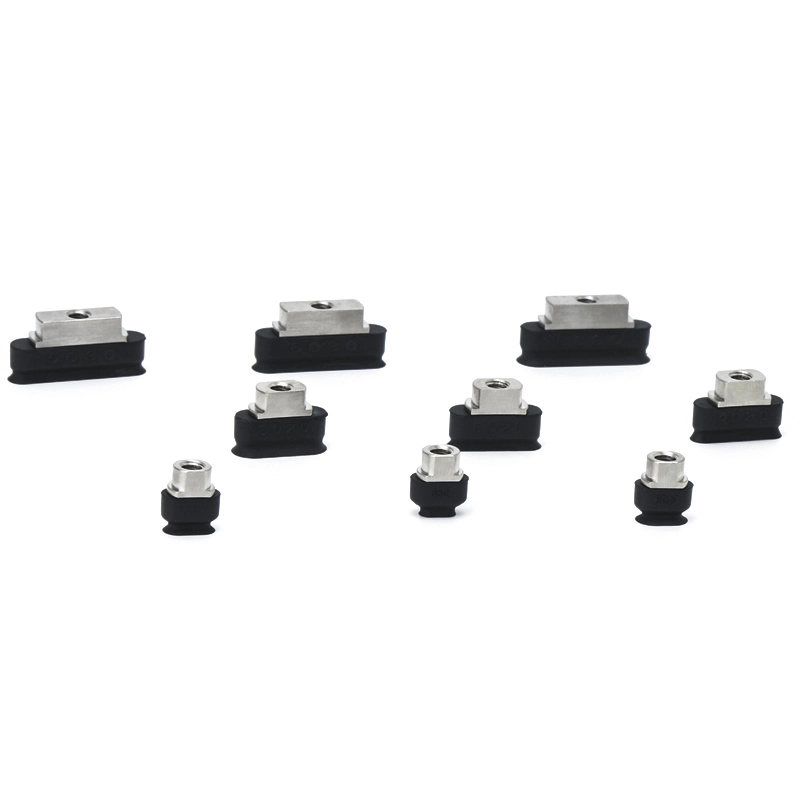

Овална вакуумна подложка от серия ZP2

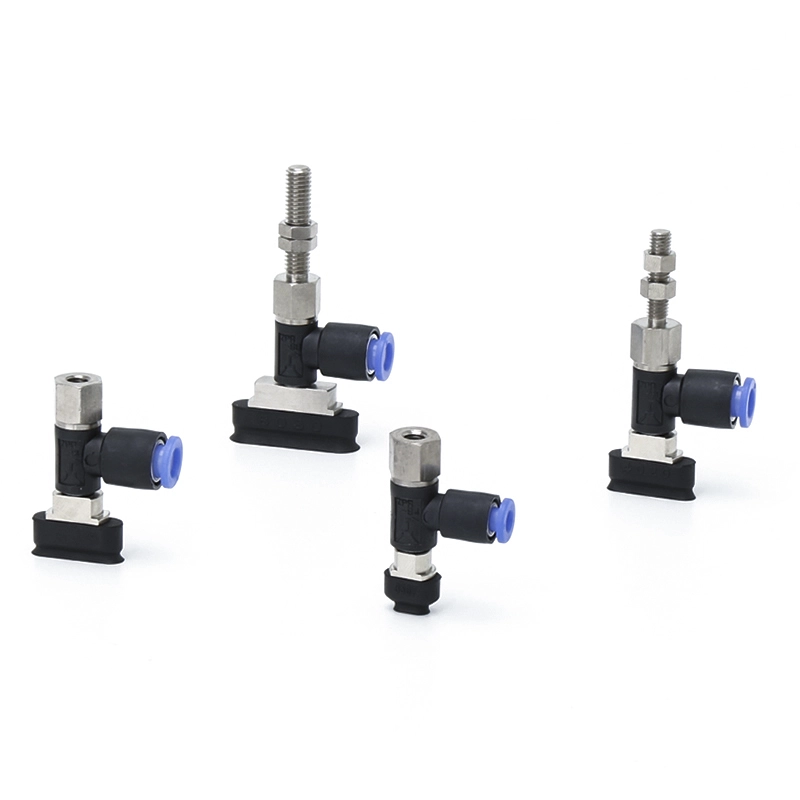

Серия ZP2-T с адаптерна овална вакуумна подложка

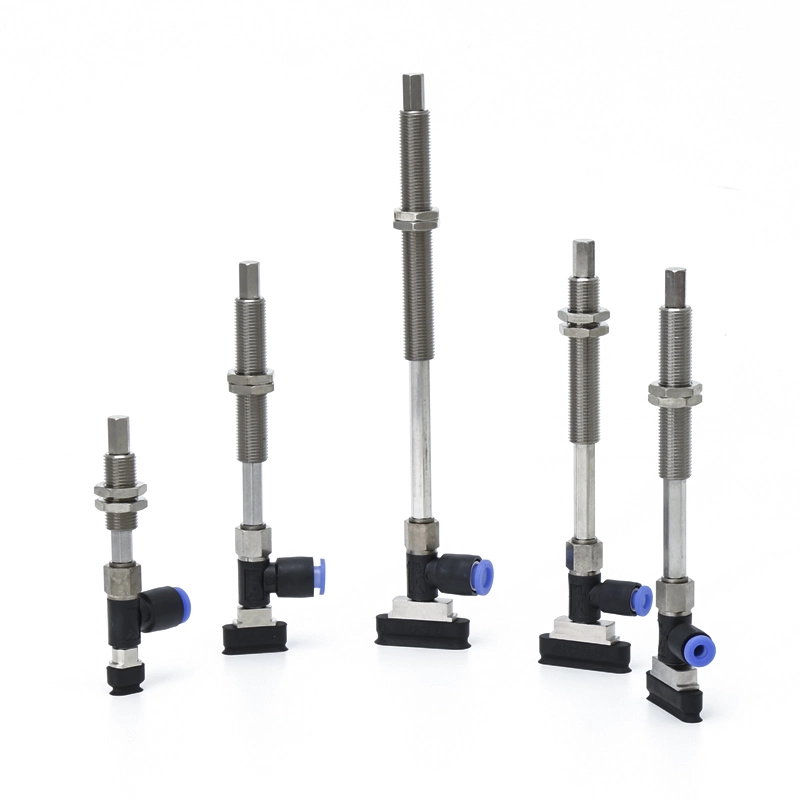

Серия ZP2-T с буферна овална вакуумна подложка
Серия ZP2-R с адаптерна овална вакуумна подложка
Серия ZP2-R с буферна овална вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Като водещ производител в Китай, нашата фабрика предоставя персонализирани решения за овални вакуумни вендузи ZP2, съобразени със строгите изисквания на секторите на електрониката и автомобилостроенето. Независимо дали сте доставчик на голям обем или краен потребител, нашата овална серия ZP2 осигурява надеждността, необходима за прецизна работа.
Основни технически характеристики и спецификации
1. Обширна гама от спецификации
За да осигурим перфектно прилягане за всеки тънък детайл, ние предлагаме 12 стандартни спецификации за овалните вакуумни вендузи ZP2:
Компактни размери:3.5×7, 4×10, 5×10, 6×10 mm.
Средни дължини:4×20, 5×20, 6×20, 8×20 мм.
Разширен обхват:4×30, 5×30, 6×30, 8×30 мм.
2. Съвършенство на материалите, специфични за индустрията
Ние използваме висококачествени материали, които да отговарят на вашата работна среда:
Висококачествен силикон и NBR:За задачи с общо предназначение и при високи температури.
Антистатични (ESD) материали:От съществено значение за работа с печатни платки и полупроводници.
Аксесоари изцяло от неръждаема стомана:Специализирани конфигурации, оптимизирани за индустрията на литиеви батерии.
Основни предимства и акценти
Оптимизиран за ограничени пространства:Тесният профил на овалните вакуумни вендузи ZP2 позволява бране с висока плътност върху претъпкани печатни платки или тесни опаковъчни профили, където кръглите чаши просто няма да паснат.
Подобрена стабилност на сцеплението:Удължената смукателна зона осигурява по-голям "отпечатък" върху тънки елементи като тръби или уплътнителни ленти, като значително намалява риска от накланяне или плъзгане на детайла.

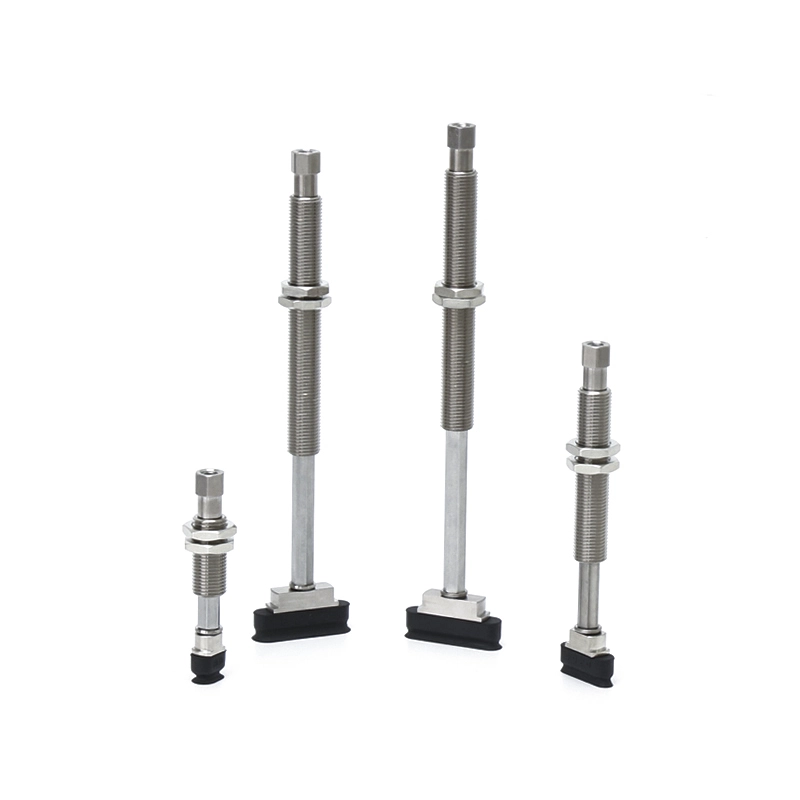

Гъвкава инсталация:Поддържа както вертикални, така и странични вакуумни входове. Всяка чаша може да бъде сдвоена с адаптер или буферна скоба (6 mm–50 mm ход), за да се смекчи въздействието върху чупливи повърхности.
Фабрична директна доставка:Нашата базирана в Китай фабрика поддържа голям обем продукти на склад, осигурявайки кратки срокове за доставка и конкурентни цени за глобални доставки.
Типични сценарии за приложение
Електроника и полупроводници:Сглобяване на печатни платки, производство на гъвкави платки и позициониране на електродите на батерията.
Автомобилни части:Овалните вакуумни вендузи ZP2 често се използват за манипулиране и монтаж на уплътнителни ленти, удължени декоративни елементи и пластмасови профили.
Опаковка и логистика:Високоскоростно етикетиране, запечатване на кашони и сортиране на продълговати опаковки.

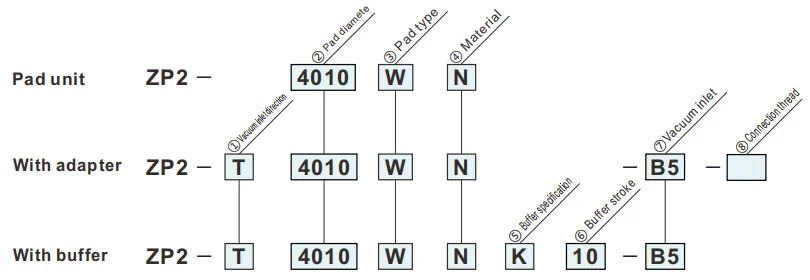

Как да поръчам
- За детайли с ограничения върху адсорбционната повърхност.
| ①Посока на входа на вакуума | ⑦Вход за вакуум | ⑧Свързваща резба | ||
| T | Вертикална |
|
B5 |
— |
|
B50406 |
— | ||
| R | Странично |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Размер на подложката | |
| 3507 | 3,5 х7 |
| 4010 | 4 х 10 |
| 5010 | 5 х 10 |
| 6010 | 6 х 10 |
| 4020 | 4 х 20 |
| 5020 | 5 х 20 |
| 6020 | 6 х20 |
| 8020 | 8 х 20 |
| 4030 | 4 х30 |
| 5030 | 5 х 30 |
| 6030 | 6 х30 |
| 8030 | 8 х 30 |
| ③Тип подложка | |
| W | Овални |
| ⑦Вход за вакуум | |
| B5 | M5x0.8 (женски) |
| 04 | ø4 Монтиране с едно докосване |
| 06 | ø6 Монтиране с едно докосване |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Спецификация на буфера | |
| K | Невъртящ се |
| ⑥Буферен удар | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑧Свързваща резба | |
| A5 | M5x0.8 (мъжки) |
| B5 | M5x0.8 (женски) |
Размери (mm)
Зеленият символ е персонализирани модели.
ПП
Тип куб
| Модел | A | B | C | D | øE | Y | |||
|
② Подложка Размер |
③ Подложка тип |
④ Подложка Материал |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Модел за справка: ZP2-4030WS
Монтажни размери на адаптера
Приложима подложка: 3507W/4010W/5010W/6010W
Приложима подложка: 4020W/5020W/6020W/8020W
Приложима подложка: 4030W/5030W/6030W/8030W
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
