Вакуумното засмукване е основно решение за „гъвкаво захващане“ в индустриалната автоматизация с четири основни предимства: безвредно захващане, адаптивност към многоматериални/неправилни детайли, чиста и опазване на околната среда и гъвкава работа. Може да се адаптира към различни промишлени характеристики на детайлите (тънки/дебели, прецизни/груби, санитарни/стандартни).
Къси вакуумни вендузи ZP2-MU
Като водещ производител в Китай, нашата фабрика предлага персонализирани къси вакуумни вендузи ZP2-MU (ø2-15 mm). С нисък профил за тесни пространства и антистатичен силикон. Използвайки вносен силикон, NBR и антистатични материали, комбинирани с компоненти от изцяло неръждаема стомана, този продукт е подходящ за употреба в производството на литиеви батерии и полупроводници.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Къси вакуумни вендузи ZP2-EU
Вакуумна подложка от серия ZP2
Серия ZP2-T с адаптер, къса вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс

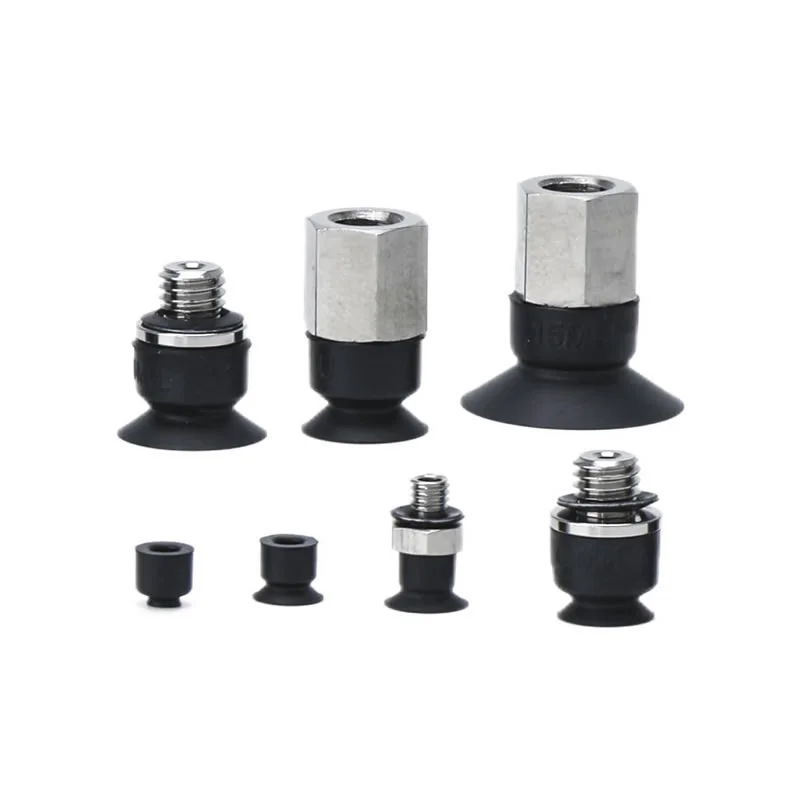

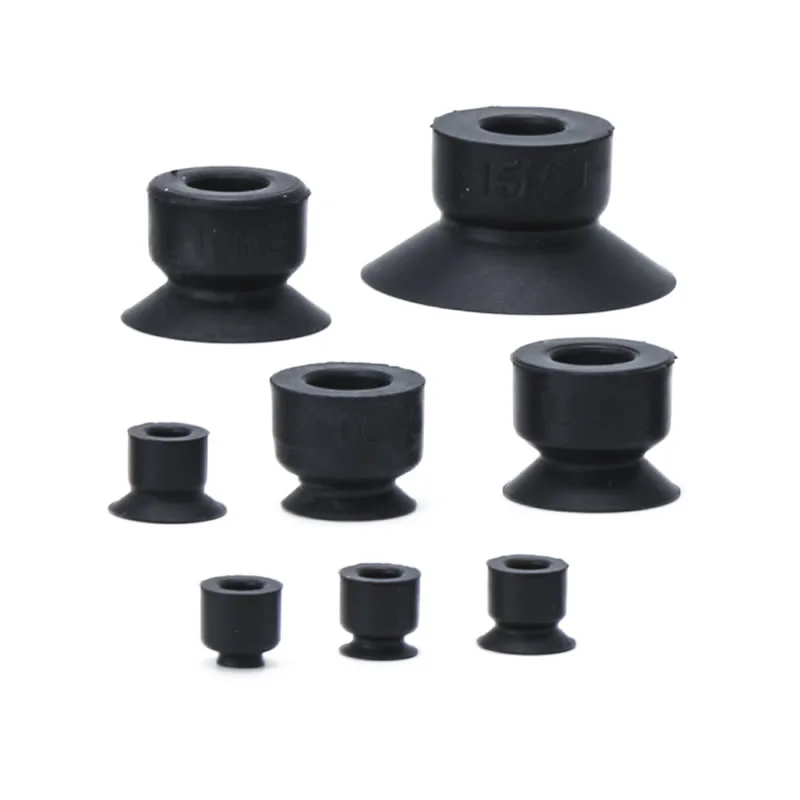

Късите вакуумни вендузи ZP2-MU са проектирани с компактна структура и осигуряват стабилна, надеждна адсорбция.
Характеристики на продукта:
Тази нископрофилна вендуза е идеална за инсталации с ограничено пространство. Неговата плоска контактна повърхност осигурява плътно прилепване към детайла, осигурявайки постоянно засмукване, като същевременно минимизира деформацията - което го прави много подходящ за задачи с прецизна обработка. Избрани модели предлагат антистатични свойства, отговарящи на изискванията на чувствителни среди, като например производството на електроника.
Спецификации:
Предлага се в широк диапазон от малки диаметри, включително φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 и φ15, подходящи за работа с малки и леки компоненти.
Материали:
Опциите включват NBR (нитрилен каучук), вносен силикон и антистатичен силикон, което позволява гъвкав избор въз основа на температура, устойчивост на износване и нужди от електростатична защита.
Опции за свързване:

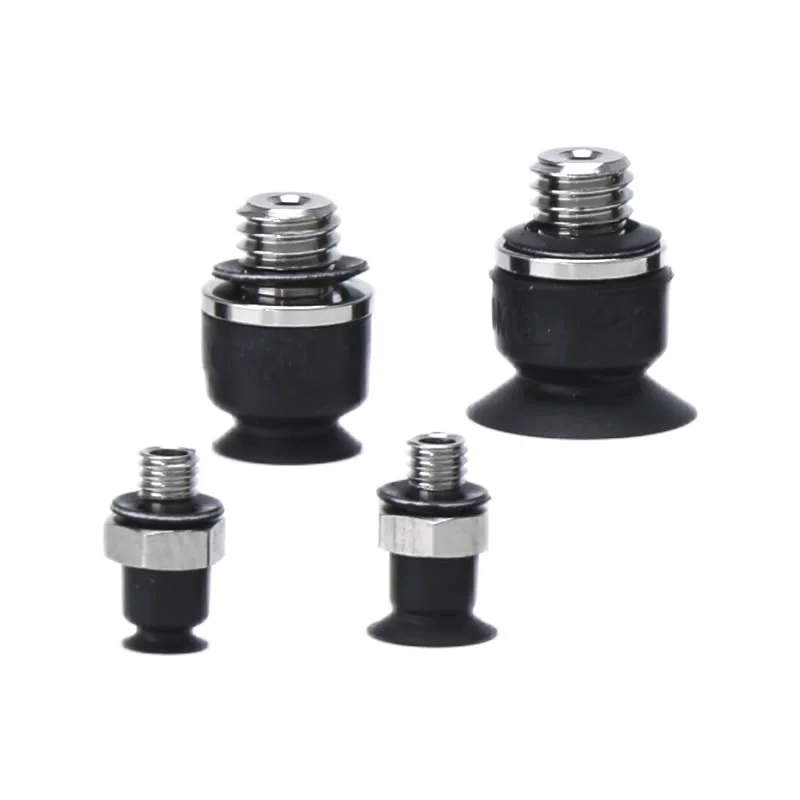

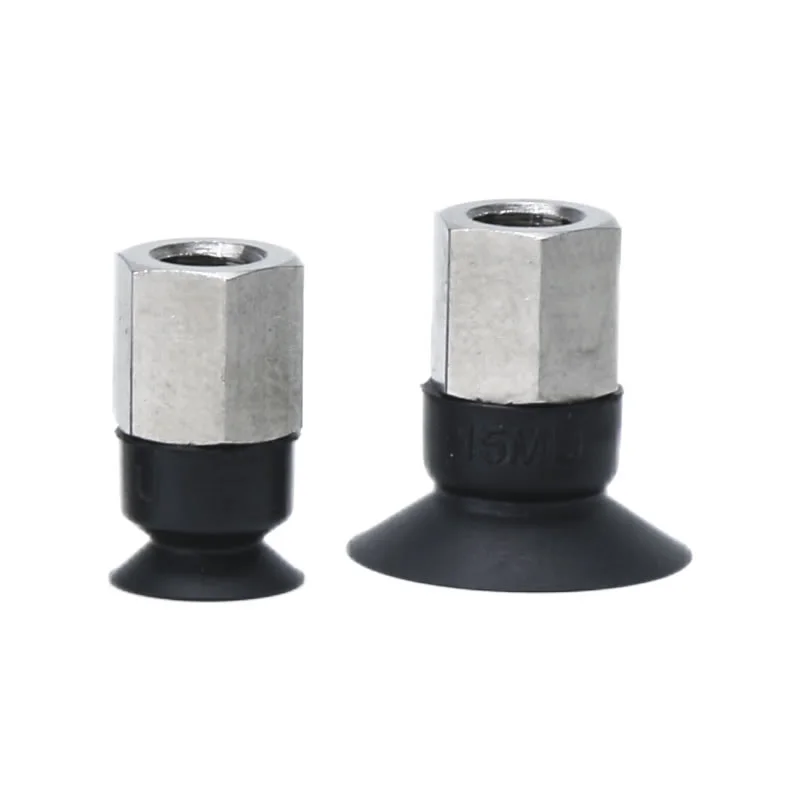

Късите вакуумни вендузи ZP2-MU поддържат множество монтажни конфигурации, включително външни резби (A3) и вътрешни резби (B5), осигурявайки лесно интегриране в широка гама от системи за оборудване.
ЧЗВ
Какъв е типът "MU" в ZP2?
Типът "MU" се отнася до мини, ултракомпактен (микро) дизайн в рамките на серията ZP2.
Много малки диаметри (φ2–φ15) за прецизна работа
Нископрофилна структура за тесни места за монтаж
Оптимизиран за леки детайли с малък размер
Commaelec произвежда къси вакуумни вендузи ZP2-MU със стабилна точност на размерите, осигурявайки постоянна производителност във високопрецизни системи.
Какви са основните предимства на ZP2-MU?
Компактен размер: идеален за плътни оформления и ограничено пространство
Стабилна адсорбция: плоският дизайн осигурява надеждно запечатване на малки части
Прецизно боравене: минимизира деформацията по време на вземане и поставяне
Гъвкавост на материала: налични са NBR, силикон и антистатични опции
Висока консистенция: контролираното производство на Commaelec осигурява еднакво качество при масова употреба
Какви са приложенията?
Електронна индустрия: чипове, малки компоненти, обработка на печатни платки (налични са антистатични опции)
Прецизни монтажни линии: малки пластмасови или метални части
Автоматизация на опаковането: леки артикули и бързи циклични операции
Боравене с микрокомпоненти: където пространството и точността са критични

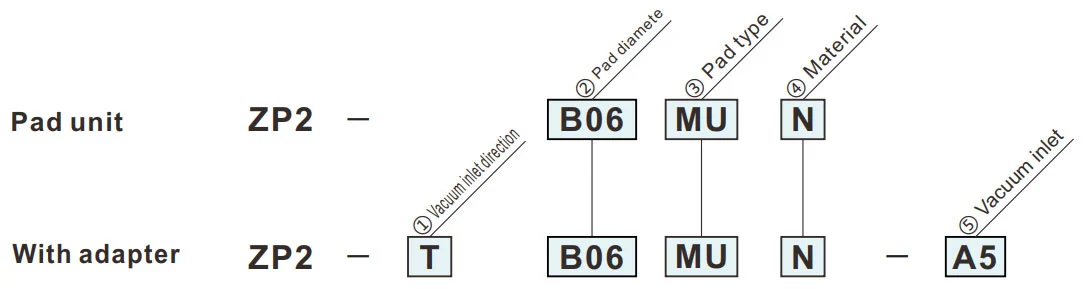

Как да поръчам
- Спестяване на пространство във височина.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ③Тип подложка | |
| MU | Плосък тип |
|
⑤ Вход за вакуум
② Диаметър на подложката (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (мъжки) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (мъжки) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (женски) | — | — | — | — | ● | ● | ● | ● |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
Размери (mm)
Зеленият символ е персонализирани модели.
MU
Плосък тип
| Модел | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материя |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Модел за справка: ZP2-B035MUN
Монтажни размери на адаптера
Приложима подложка: B02MU/B035MU/B04MU/B05MU
Приложима подложка: B06MU/B08MU/B10MU/B15MU

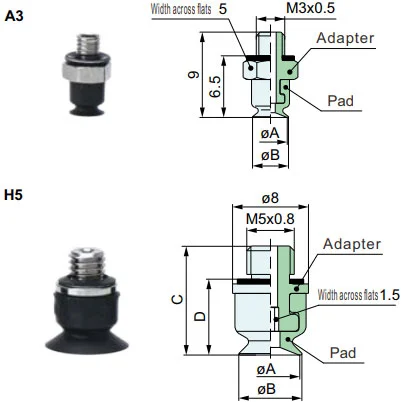

ZP2-T
Вертикална
A3, H5
| Модел | øA | øB | C | D | Адаптер | |||||
|
① Вакуум вход посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Модел за справка: ZP2-TB10MUGS-H5
ZP2-T
Вертикална
B5
| Модел | øA | øB | C | D | Адаптер | |||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Модел за справка: ZP2-TB10MUGS-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
