Компактни вакуумни вендузи ZP2
Като професионален производител в Китай, нашата фабрика предлага персонализирани компактни вакуумни вендузи ZP2 (ø6-8) с подсилени ребра за висока устойчивост на натоварване и деформация. Ние също така предоставяме ZP2 тънка серия UT (ø5-20) с тънка пола за работа без гънки на чупливи материали. Ние разполагаме с опции за антистатични и неръждаеми стомани за електроника и линии за литиеви батерии.
Щракнете и започнете селекцията
》Назад към Информация за продукта

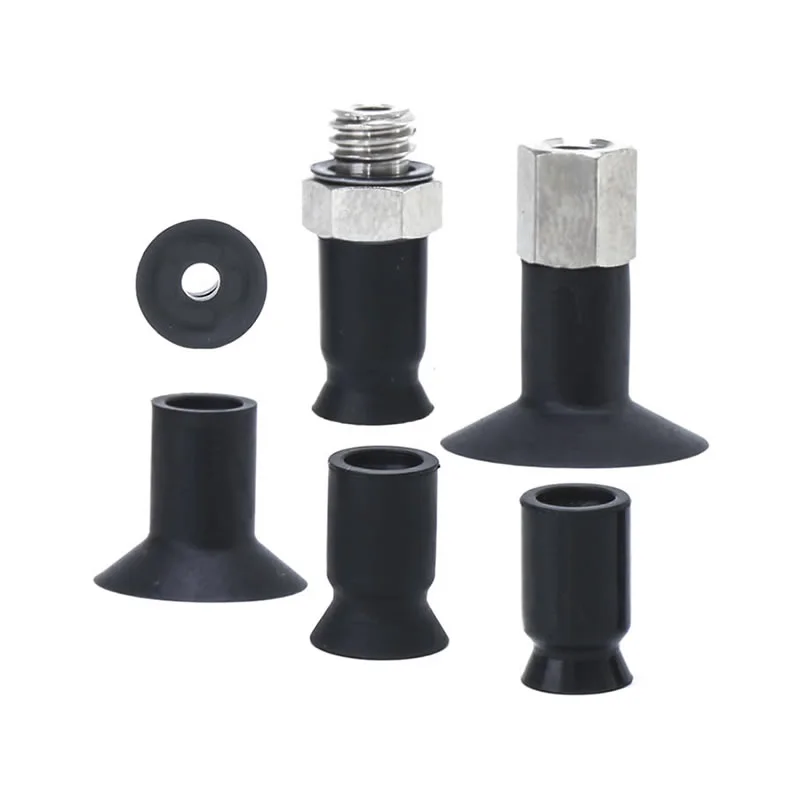

Компактни вакуумни вендузи ZP2

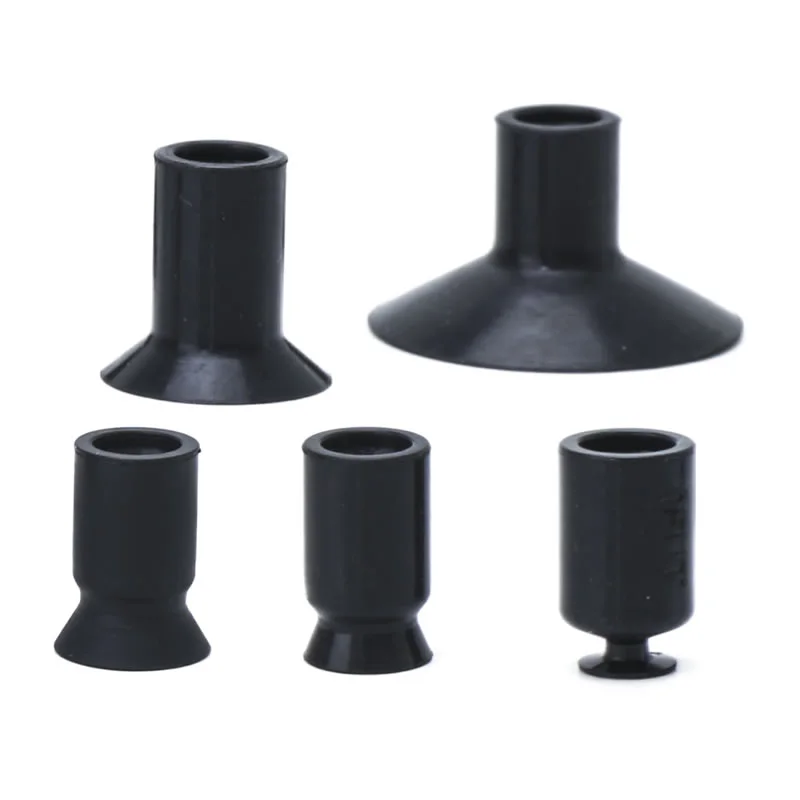

Серия ZP2 компактна вакуумна подложка
Серия ZP2-T с адаптер Компактна вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Като водещ китайски производител, нашата фабрика предлага персонализирани решения за компактни вакуумни вендузи ZP2, специално проектирани за прецизни индустрии, включващи следните основни предимства:
Висока производителност, ниска цена:Използвайки зряла вътрешна верига за доставки, ние ефективно контролираме разходите, като същевременно гарантираме изключителна производителност на засмукване, като по този начин намаляваме разходите за доставки за нашите клиенти.
Дизайн с високо натоварване от серия ZP2:Нашите компактни вакуумни вендузи ZP2 (ø6–8) се отличават с уникална структура, подсилена с ребра. Дори при изключително малки размери, те осигуряват изключителна устойчивост на деформация и стабилност на натоварване, което ги прави предпочитан избор за работа с тънки метални листове и прецизни пластмасови компоненти.
Серия ZP2 с тънък профил UT:Проектирана специално за гъвкави детайли (ø5–20), тази серия се отличава с ултратънка структура на полата. Този нископрофилен дизайн ефективно предотвратява набръчкване или деформиране на крехки материали - като тънки филми и винилови листове - по време на процеса на засмукване.
Стабилно снабдяване:Подкрепени от зрели производствени процеси, ние използваме висококачествени материали (като силикон) във връзка с усъвършенствана технология за задържане на вакуум, за да гарантираме безопасни и стабилни операции за захващане; освен това нашият значителен инвентар позволява бърза доставка, за да отговорим на изискванията на клиентите.
ЧЗВ
Какви са различните видове подложки ZP2?
Компактните вакуумни вендузи ZP2 предлагат няколко структури на подложките, които отговарят на реалните работни условия:
Плосък тип: за гладки, твърди повърхности със стабилно уплътнение
Плосък с ребра: подобрява вакуумното запечатване на леко грапави повърхности
Тип маншон: компенсира разликите във височината и осигурява омекотяване
Commaelec предоставя множество конфигурации, за да осигури по-добро прилягане и производителност в системите за автоматизация.
Какви размери са налични?
Стандартните размери включват: φ40, φ50, φ63, φ80, φ100, φ125
По-малки диаметри: подходящи за прецизни или леки части
По-големи диаметри: по-силно засмукване за тежки или големи детайли
Фабриката Commaelec поддържа стабилни запаси и поддържа персонализирани размери за нуждите на проекта.
Как се сравняват чашите ZP2 с ZP3 или ZP?
Серия ZP2: балансиран дизайн с по-висока твърдост и адаптивност на сферичния шарнир, подходящ за обща до тежка употреба
Серия ZP3: обикновено оптимизирана за по-лека, по-бърза работа и по-компактни настройки
Серия ZP (стандарт): основни приложения с по-опростена структура
В сравнение с други, компактните вакуумни вендузи ZP2 осигуряват по-добра стабилност върху неравни повърхности, като същевременно поддържат гъвкавост при монтаж и избор на материал.
Подходящи ли са за деликатни части?
Да, с правилната конфигурация:
Използвайте меки материали като силикон за нежен контакт
Изберете духало или омекотени видове, за да намалите силата на удара
Опционалните буферни стойки помагат за защита на чупливи повърхности като стъкло или части с покритие
Как да поръчам
- Добавени са 8 вида от ø6 до ø20.
- C: За детайли, които лесно се деформират. Заготовките могат да се отстраняват лесно благодарение на ребрата.
- UT: За адсорбция на меки детайли като тънки листове или винил. Намалява се набръчкването или деформацията по време на адсорбцията.
- Приложимо за адаптер от серия ZP.
|
③ Тип подложка
② Диаметър на подложката (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Плосък тип с ребра | — | — | ● | ● | ● | — | — | — | — |
| UT | Тънък плосък тип | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| Монтажни размери на адаптера | |
| Ако адаптер ще бъде направен от клиента, проектирайте адаптера с размерите, показани вдясно. |
|
Размери (mm)
Зеленият символ е персонализирани модели.
HT
Тънък плосък с тип ребро
| Модел | øA | øB | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Модел за справка: ZP2-B06CGN
HT
Тънък плосък с тип ребро
| Модел | øA | øB | øC | Y | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Модел за справка: ZP2-05UTN
Спецификации
| Заключващ пръстен/ Тип подложка | Диаметър/размери на подложката | Приложение | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без заключващ пръстен | Плосък тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | За детайли с равни и недеформирани повърхности |
| Овален тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | За детайли с ограничения върху адсорбционната повърхност | |
| Тънък плосък тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Набръчкването или деформацията по време на адсорбцията могат да бъдат намалени. | |
| Тънък плосък тип с ребра (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | За меки детайли като тънки листове или винил. Заготовките могат да се отстраняват лесно благодарение на ребрата | |
| Силфонен тип (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Със заключващ пръстен | Плосък тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли с равни и недеформирани повърхности |
| Плосък тип с ребра (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За детайли, които лесно се деформират. Заготовките могат да се отстраняват лесно благодарение на ребрата | |
| Силфонен тип (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | За използване там, където няма място за буфер или за детайли с наклонени повърхности | |
| Дълбок тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | За детайли с извити повърхности или за сферични детайли | |
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
