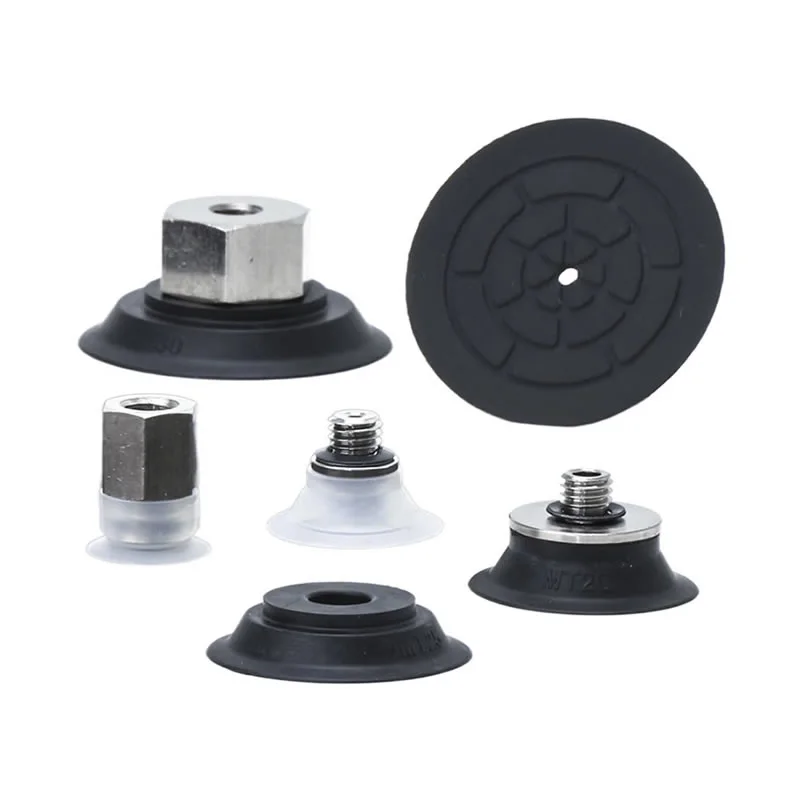

Тънки плоски вакуумни вендузи ZP2
Като водещ производител в Китай, нашата фабрика предлага персонализирани тънки плоски вакуумни вендузи ZP2 (ø10-30 mm). Отличаващ се с набраздена "MT" структура, решението Commaelec директно от доставчика предотвратява деформацията на филми и тънки листове. Ние разполагаме с NBR и проводим силикон, с части от изцяло неръждаема стомана, налични за производството на литиеви батерии.
Щракнете и започнете селекцията
》Назад към Информация за продукта
Тънки плоски вакуумни вендузи ZP2

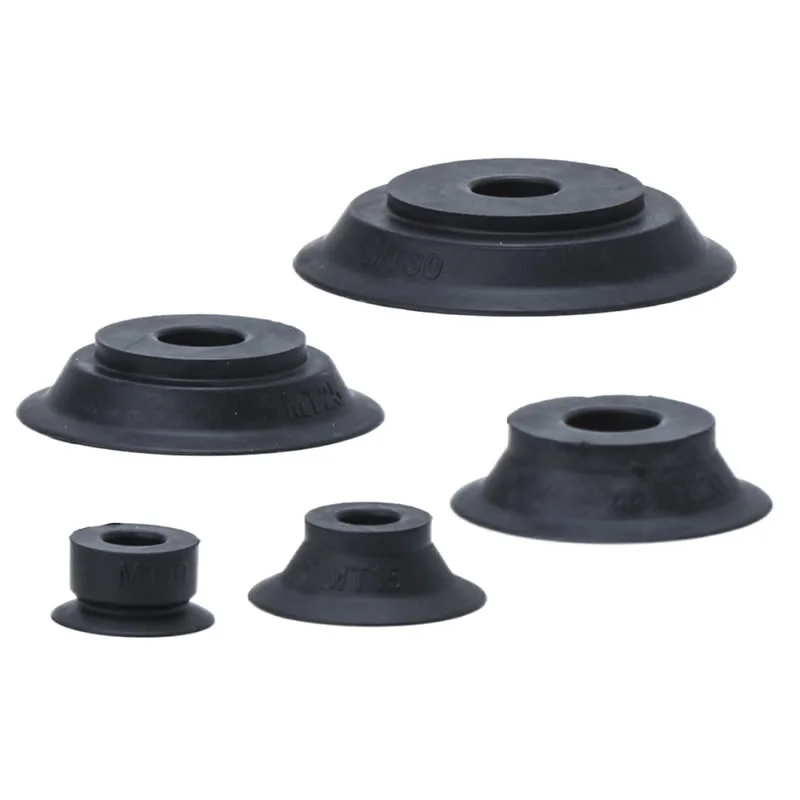

Тънка плоска вакуумна подложка от серия ZP2

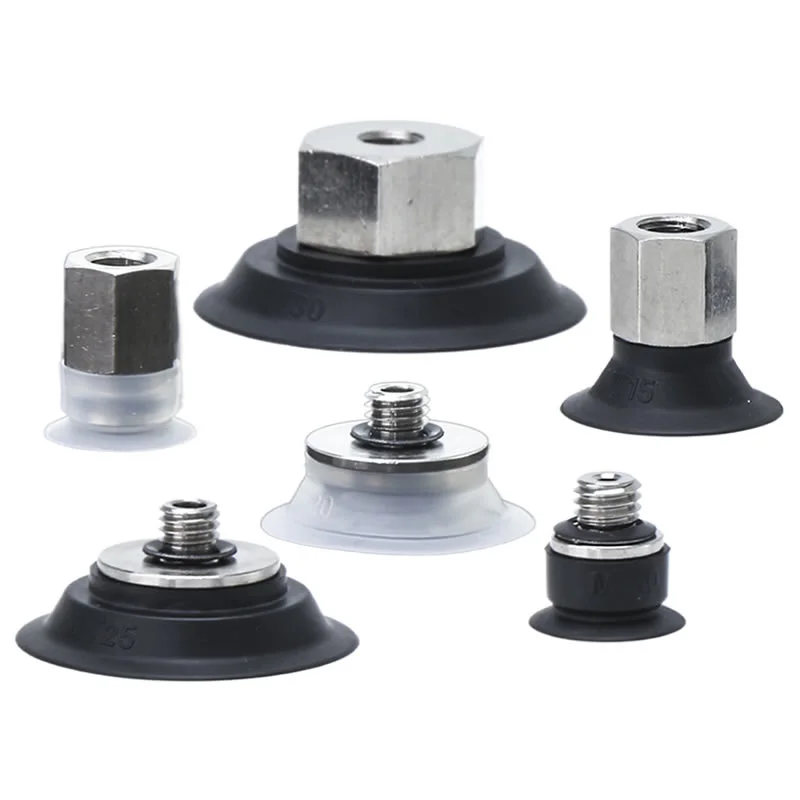

Серия ZP2-T с адаптер, тънка плоска вакуумна подложка
Описание
Как да поръчам
Спецификации / Материал
Приложения
Ресурс
Тънките плоски вакуумни вендузи ZP2 са прецизни компоненти в рамките на пневматични системи за захващане, специално проектирани за работа с тънки и лесно деформируеми детайли. В промишлените спецификации те обикновено носят структурния код "MT", което означава включването на специализиран дизайн с жлебове във вътрешната им структура.
Характеристики на продукта:Тази вендуза ефективно предотвратява деформация на плоски детайли по време на адсорбция, което я прави идеална за тънки листове, филми и други лесно деформируеми материали.
Спецификации:Вендузата се предлага в различни диаметри, включително φ10, φ15, φ20, φ25 и φ30.
Материали на вендузата:Обичайните опции включват NNBR (нитрилен каучук) и GS (проводим силиконов каучук), като всеки материал е пригоден за специфични работни среди и изисквания към частите.
Полета за приложение:Тънките плоски вакуумни вендузи ZP2 се използват широко в производството, автоматизираните производствени линии, роботиката и логистиката и т.н. Може да се използват за пренасяне на леки или средно тежки плоски предмети като стъкло, пластмаса и метал.
ЧЗВ
Какви материали се предлагат и какви са разликите им?
Тънките плоски вакуумни вендузи ZP2 се предлагат в няколко материала, за да отговарят на реалните работни условия:
NBR: рентабилен, добра устойчивост на износване за обща употреба
Силикон: отлична устойчивост на топлина и не оставя следи, идеален за чувствителни повърхности
PU (полиуретан): висока издръжливост за операции с висок цикъл
FKM (флуорокаучук): силна устойчивост на химикали и масла
EPR: подходящ за специфични изисквания на околната среда
Commaelec осигурява постоянно качество на материала и поддържа персонализиране за специални приложения (напр. антистатични).
За какви детайли са най-подходящи тънките плоски вендузи?
Гладки, плоски повърхности като метални листове, стъкло, пластмасови панели
Тънки или леки детайли, изискващи стабилен, равномерен контакт
Приложения, при които е необходима минимална деформация и прецизно позициониране
Тънкият плосък дизайн увеличава контактната площ, подобрявайки уплътняването и намалявайки изтичането на въздух.
Какъв е диапазонът на температурна устойчивост?
Типични диапазони (в зависимост от материала):
NBR: -10°C до 80°C
Силикон: -40°C до 200°C
PU: -20°C до 80°C
FKM: до ~200°C със силна химическа стабилност
Commaelec може да препоръча подходящи материали въз основа на вашата действителна температура и среда.
Могат ли да се използват с вертикален или хоризонтален вакуумен вход?
да Тънките плоски вакуумни вендузи ZP2 поддържат гъвкав монтаж:
Вертикален вход за вакуум (стандартен за компактни инсталации)
Хоризонтален/странен вход за системи с ограничено пространство
Съвместим с адаптери и буферни скоби
Commaelec предоставя множество опции за свързване, за да пасне на различни оформления на оборудването.
Как да ги поддържаме правилно, за да удължим живота им?
Проверявайте редовно за износване, пукнатини или деформация на уплътнителния ръб
Поддържайте повърхностите чисти, за да избегнете прах, който да повлияе на ефективността на запечатването
Избягвайте прекомерно вакуумно налягане или разместване
Използвайте буферни стойки, за да намалите въздействието при високоскоростни операции
Сменете износените чаши навреме, за да поддържате стабилността на системата

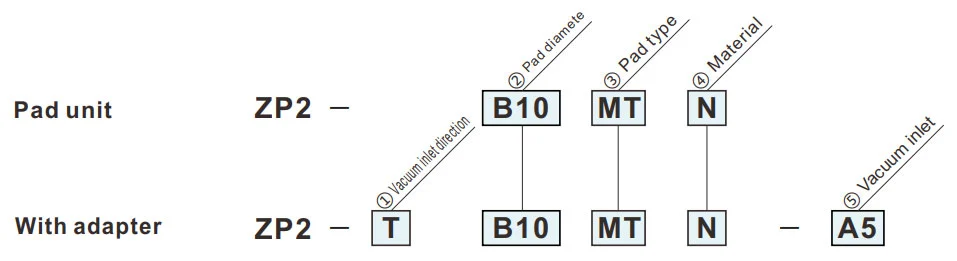

Как да поръчам
- За адсорбция на тънки листове или филми. Адсорбционна повърхност с жлеб.
- Деформацията на плоската повърхност по време на адсорбцията е намалена.
- Не е подходящ за пренасяне на детайли, които прилагат натоварване.
- Може да се образуват бръчки в зависимост от дебелината на листа.
- Потвърдете дебелината преди употреба.
| ①Посока на входа на вакуума | |
| T | Вертикална |
| ③Тип подложка | |
| MT | Тънък плосък (с жлеб) |
| ②Диаметър на подложката (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Материал | |
| N | NBR |
| S | Силиконова гума |
| U | Уретанов каучук |
| F | FKM |
| GN | Проводим NBR |
| GS | Проводима силиконова гума |
Зеленият символ е персонализирани модели.
| ⑤Вакуумен вход | |
| H5 | M5x0.8 (мъжки) |
| B5 | M5x0.8 (женски) |
Размери (mm)
Зеленият символ е персонализирани модели.
MT
Тънък плосък (с жлеб)
| Модел | øA | øB | øC | øD | øE | |||
|
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Модел за справка: ZP2-B10MTN
Монтажни размери на адаптера
Приложима подложка: B10MT/B15MT
Приложима подложка: B20MT/B25MT/B30MT
ZP2-T
Вертикална
H5
| Модел | øA | øB | øC | D | Адаптер | |||||
|
① Вакуум посока на входа |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Модел за справка: ZP2-TB10MTGS-H5
ZP2-T
Вертикална
B5
| Модел | øA | øB | C | Адаптер | |||||
|
① Вакуум входна посока |
② Подложка диам. |
③ Подложка тип |
④ Подложка Материал |
⑤ Вакуум вход |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Модел за справка: ZP2-TB10MTGS-B5
Материал и характеристики на подложката
⚪: Слабо или никакво влияние △: Може да се използва в зависимост от условията X: Не е подходящо
|
Материал
Характеристики
|
Символ | Дурометър HS (±5°) |
Цвят на гума |
Оперативен температура диапазон (°C) |
Масло съпротива бензин |
Масло съпротива бензол |
База съпротива |
киселина съпротива |
Устойчивост на атмосферни влияния | Озон съпротива |
Абразия съпротива |
Водоустойчив | Разтворител съпротива (Бензен, толуен) |
Приложение |
| NBR | N | 50 | черен | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Пренасяне на обща работа, Велпапе, Фурнир, Железо и др |
| Силиконова гума | S | 45 ~ 50 | Бяло | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник, Изваждане от леене под налягане, Тънка работа, Кухненски робот |
| Уретанов каучук | U | 50 ~ 60 | кафяво | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Велпапе, Желязна плоча, Фурнир плоча |
| FKM | F | 60 | черен | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химическа работа |
| Проводим NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Обща работа на полупроводника (съпротивление на статично електричество) | |
| Проводима силиконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Полупроводник (статично електричество) |
Горната таблица обхваща само общи характеристики на предметните каучукови материали. Синият символ е персонализирани модели.
Описание на приложението на пневматични компоненти (вакуумна вендуза) в различни индустриални области
I. Основни силни страни
II. Извличане на приложения по отрасли
А. Медицина и медицинска индустрия
A.1: Основни изисквания:Чист и без замърсяване (съвместим с FDA/GMP), нежен и неувреждащ и предотвратяване на кръстосано замърсяване
A.2 Ключови сценарии:
1. Фармацевтична опаковка: бутилка за лекарство / фармацевтична чиния / чанта за инфузия (смукателна чаша от силикон за храни, без отделяне на частици)
2. Сглобяване на медицинско устройство: манипулиране на хирургически инструменти/медицински катетри/части от протеза (регулируемо отрицателно налягане, защита от деформация)
3. Биологична лаборатория: петриево блюдо/центрофужна епруветка/трансфер на карта с реагент (устойчиви на химикали, съвместими със стерилност)
Б. Електронна и полупроводникова промишленост
B.1 Основни изисквания:антистатичен (10⁶-10¹¹Ω), прецизно позициониране (грешка ≤0,01 mm), устойчивост на надраскване
B.2 Ключови сценарии:
1. Чип/полупроводник: обработка на пластини, опаковане на чипове (пореста керамика/антистатична силиконова вендуза, равномерно отрицателно налягане за предотвратяване на разкъсване)
2. ПХБ/компоненти: Гъвкави ПХБ, микрокомпоненти (0402 резистори), монтирани на повърхността (тънки силиконови/гел/микро вендузи за предотвратяване на набръчкване/разкъсване)
3. Дисплей: LCD/OLED панел, сензорно стъкло (високо прозрачен материал, без петна и драскотини)
C. Производство на автомобили и авточасти
C.1 Основни изисквания:голямо засмукване (единичен смукателен диск ≥500N), адаптация с множество спецификации (метал/пластмаса/стъкло), неплъзгаща се
C.2 Ключови сценарии:
4. Производство на каросерията: стоманена плоча / заваряване на рамката на вратата (гума с голям диаметър / множество вендузи, текстура против хлъзгане)
5. Стъкло / Интериор: Монтаж на предното стъкло, прехвърляне на повърхността на кожената седалка (устойчиви на температура силиконови / гъбени вендузи, защита срещу деформация)
6. Части: тяло на цилиндъра на двигателя / захващане на корпуса на скоростната кутия (вакуум + механична ключалка, против падане)
Г. Хранителна и опаковъчна промишленост
D.1 Основни изисквания:Хранителен материал (сертифициран от FDA), лесен за почистване, устойчив на смачкване
D.2 Ключови сценарии:
1. Работа с храни: печени изделия / прясно месо / сортиране на плодове (вендуза с гъба с ниско засмукване, без мирис и лесна за миене)
2. Автоматизация на опаковането: отваряне на опаковъчна торба, формоване на стерилен картон (елиминиране на статично електричество/ многоточково засмукване, подходящо за тънки/твърди опаковки)
Д. Логистична и складова индустрия
E.1 Основни изисквания:ефективна адаптация (множество спецификации на стоки), стабилно налягане, против падане
Д.2 Ключови сценарии:
1. Боравене с кашони: сортиране на кашони за електронна търговия (регулируем всмукателен масив, вакуумно налягане)
2. Плоча/ролка: Трансфер на ролка от дървена плоскост/пластмасово фолио (дълга лента/пръстенообразна вендуза, равномерна адсорбция за предотвратяване на изместване)
Е. Нова енергия и специални индустрии
F.1 Нова енергия (литиева батерия/pv):
1. Плоча на литиева батерия (антистатична пореста вендуза, антипрах), фотоволтаично стъкло (голяма всмукателна силиконова вендуза, без драскотини)
F.2 Печат и хартия
1. Улавяне на хартия/печатни материали (абсорбиращ хартиен материал, леко отрицателно налягане за предотвратяване на разкъсване и замърсяване с мастило)
III. Обобщение на основната логика на адаптация
| Характеристики на детайла | Програма за адаптиране на пипетата | Съответстващи индустриални сценарии |
| Тънък / Чуплив / Прецизен | Силиконов/керамичен материал, микро отрицателно налягане, микро смукателна дюза | Електронни полупроводници, фармацевтични продукти |
| Тежки предмети / голям размер | Каучуков материал, вендуза с голям диаметър, множество всмукателни чаши | Автомобили, логистични панели |
| Здраве/Предотвратяване на замърсяването | Хранителен/медицински силикон, лесна за почистване структура | Лекарства, храна |
| Меки / неравномерни повърхности | Гъбест материал, деформируема вендуза | Интериори на автомобили, храна |
| Антистатични изисквания | Антистатичен силикон, подпомаган от йонен вятър | електронен полупроводник |
Ръководство за монтаж
Изтегляне на PDF
Предупреждение + Внимание （Прочетете преди употреба）
Изтегляне на PDF
